Diagonalização quântica agrupada baseada em amostragem de um Hamiltoniano nuclear

Estimativa de uso: 2,5 minutos em um processador Heron (NOTA: Esta é apenas uma estimativa. Seu tempo de execução pode variar.)

Procurando a versão em Fortran?

Este notebook apresenta a implementação em Python. A implementação em Fortran está no diretório complementar Fortran deste repositório de documentação. A versão em Python adiciona uma etapa de recuperação de configuração autoconsistente, que o driver Fortran não realiza.

Resultados de aprendizado

• Aprenda como um Hamiltoniano de modelo de camadas nuclear, tabulado em uma base de orbitais acoplada por $J$, se torna um Hamiltoniano de qubits no esquema $m$, onde um qubit é um estado de partícula única.

• Construa um ansatz de excitação fixo e não variacional cujos ângulos vêm da teoria de perturbação de segunda ordem, de modo que não haja laço de otimização clássica.

• Compare excitações de qubit e fermiônicas e meça como a escolha afeta a profundidade de dois qubits do conjunto.

• Execute a recuperação de configuração autoconsistente com qiskit-addon-sqd quando as quantidades conservadas forem números de núcleons, $M_J$ e paridade, em vez de números de elétrons e spin.

• Aplique um fluxo de trabalho de um problema de 24 qubits que você pode verificar exatamente a um problema de 40 qubits com quase dois milhões de estados de base, além da capacidade de diagonalização exata deste tutorial.

Pré-requisitos

Antes de começar, revise os seguintes tópicos:

• Diagonalização quântica baseada em amostragem e a referência de API do addon SQD.

• Diagonalização quântica baseada em amostragem de um Hamiltoniano químico, a contraparte de estrutura eletrônica deste tutorial.

• Transpile em relação a um alvo de backend e Introdução às primitivas.

• Segunda quantização e o mapeamento de Jordan-Wigner.

Contexto

O modelo de camadas nuclear trata um núcleo como poucos núcleons de valência se movendo em um pequeno conjunto de orbitais de partícula única acima de um núcleo (core) inerte, interagindo através de uma força de dois corpos empírica ajustada a espectros medidos. É amplamente usado na estrutura nuclear de baixa energia. Seu custo computacional é combinatório: a base é toda forma de distribuir os prótons e nêutrons de valência sobre os estados disponíveis, e esse crescimento limita os espaços de modelo acessíveis à diagonalização exata.

A diagonalização quântica baseada em amostragem agrupada (pooled SQD) [1] divide esse problema em dois. Um circuito quântico é usado apenas para propor quais estados de base importam. Ele é medido na base computacional, e cada bitstring medida nomeia um determinante de Slater. O Hamiltoniano é então construído e diagonalizado classicamente no espaço gerado por esses determinantes. Como a etapa clássica é uma diagonalização exata dentro de um subespaço, ela retorna um limite superior variacional sobre a verdadeira energia do estado fundamental, e o limite só pode diminuir à medida que determinantes são adicionados.

Essa divisão de trabalho torna o método tolerante a ruído, com uma limitação importante. O ruído muda quais determinantes o circuito propõe. Ele não entra no Hamiltoniano clássico, então não pode mover o autovalor de um dado subespaço: um shot que viola uma quantidade conservada é descartado ou reparado, e um shot que sobrevive é um vetor de base legítimo, independentemente de como foi produzido. O ruído, portanto, custa qualidade de subespaço, não correção, e o número que você reporta é um limite superior de qualquer forma.

A estrutura nuclear fornece vários números quânticos exatos para filtrar amostras. Um determinante físico deve carregar o número correto de prótons de valência e o número correto de nêutrons de valência, a projeção de momento angular total correta $M_J$, e a paridade correta. Cada um pode ser verificado com um teste de inteiro em uma bitstring. A fração de amostras rejeitadas depende da restrição e do espaço de modelo.

Cada qubit é um estado de partícula única do esquema $m$ $(n, \ell, j, m_j, t_z)$, e $|1\rangle$ significa ocupado. O registrador usa uma ordem fixa: prótons primeiro, depois nêutrons; dentro de uma espécie, orbitais na ordem do arquivo; dentro de um orbital, $m_j$ decrescente. As duas metades de uma bitstring são, portanto, a configuração de prótons e a configuração de nêutrons. Essa é a bipartição esperada pelas ferramentas de pós-processamento do pooled SQD.

O fluxo de trabalho

Duas etapas no diagrama tratam das simetrias nucleares.

Reparo e pós-seleção lidam com amostras afetadas por ruído de hardware. Os números de núcleons das duas metades do registrador são pesos de Hamming, então qiskit-addon-sqd lida com eles diretamente: recover_configurations repara uma bitstring quebrada invertendo os bits menos consistentes com a estimativa atual das ocupações orbitais médias, em vez de descartar o shot.

O subespaço de produto introduz $M_J$. Como $M_J = M_p + M_n$ acopla as duas metades, ele não é uma propriedade de nenhuma delas isoladamente, então não deve ser usado para filtrar shots inteiros: uma bitstring cuja metade de prótons e metade de nêutrons são cada uma válida ainda contribui com duas boas meio-configurações mesmo quando seu $M_J$ total está errado. O subespaço é, portanto, gerado por todo produto de uma configuração de prótons amostrada com uma configuração de nêutrons amostrada, mantendo os produtos que caem no setor alvo de $M_J$ e paridade. Essa é a construção de subespaço do pooled SQD, e significa que algumas poucas milhares de bitstrings podem gerar um subespaço muito maior do que a contagem de amostras.

Duas equações governantes

O Hamiltoniano do modelo de camadas é um termo de um corpo mais uma interação de dois corpos,

$$\begin{equation} \tag{1} H = \sum_{p} \varepsilon_p\, a_p^\dagger a_p + \tfrac{1}{4}\sum_{pqrs} \langle pq \| rs \rangle\, a_p^\dagger a_q^\dagger a_s a_r , \end{equation}$$

onde $p,q,r,s$ rotulam estados do esquema $m$ e $t_z = -1$ para um próton, $+1$ para um nêutron. Interações empíricas como USDA [2] e GXPF1 [3] são tabuladas não no esquema $m$, mas na base acoplada por $J$, como elementos de matriz $\langle ab; J | V | cd; J \rangle$ entre estados normalizados antissimetrizados de dois corpos de orbitais $a,b,c,d$. Recuperar o elemento no esquema $m$ é um recoupling de Clebsch-Gordan,

$$\begin{equation} \tag{2} \langle pq \| rs \rangle = \sqrt{1 + \delta_{ab}}\sqrt{1 + \delta_{cd}} \sum_{J} \langle j_p m_p\, j_q m_q | J M \rangle \langle j_r m_r\, j_s m_s | J M \rangle \langle ab; J | V | cd; J \rangle , \end{equation}$$

com os fatores $\sqrt{1+\delta}$ desfazendo a convenção de normalização dos estados tabulados. Tudo o mais neste tutorial é construído sobre essas duas equações.

As três execuções

	Núcleo	Camada	Qubits	Base permitida por simetria	Verificável exatamente?

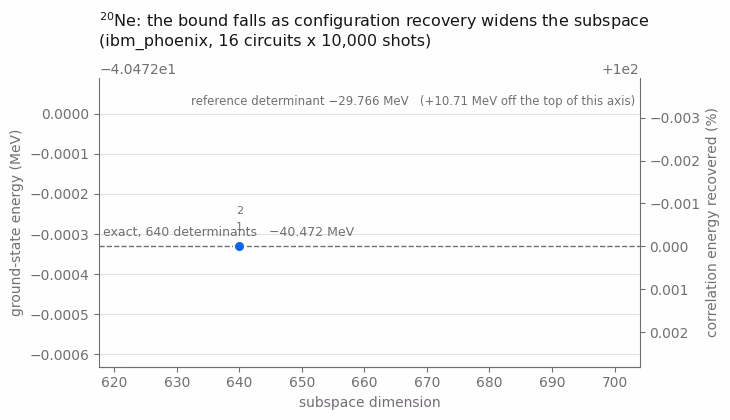

Pequena escala	$^{20}\mathrm{Ne}$ (2p + 2n)	$sd$	24	640	Sim
Grande escala	$^{44}\mathrm{Ti}$ (2p + 2n)	$pf$	40	4,000	Sim

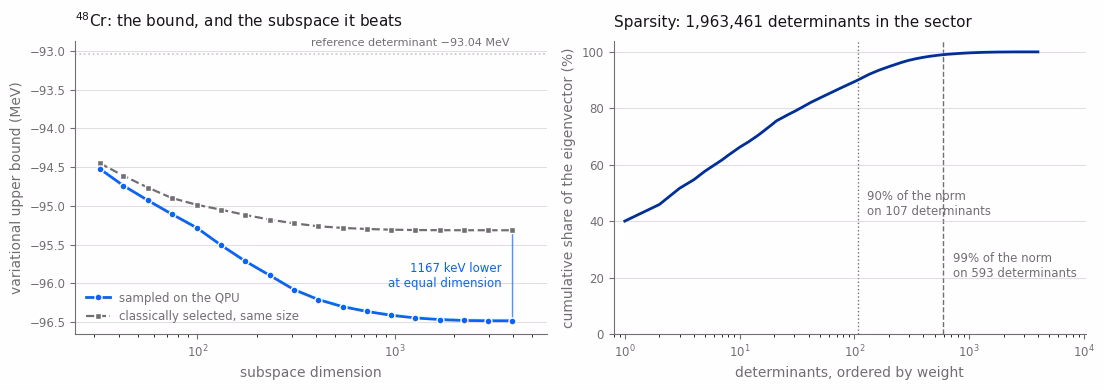

Grande escala	$^{48}\mathrm{Cr}$ (4p + 4n)	$pf$	40	1,963,461	Não

A execução em pequena escala é o passo a passo. Ambas as execuções em grande escala usam um registrador de 40 qubits: a primeira é ainda pequena o suficiente para diagonalizar exatamente em um laptop, então você pode comparar o resultado do hardware com uma referência exata. A segunda excede a capacidade de diagonalização exata deste tutorial.

Toda execução aqui é executada em uma QPU. Essa é uma escolha feita para este tutorial, e não um requisito do método: as três execuções compartilham um backend e um orçamento de portas para que você possa comparar seu desempenho em diferentes tamanhos de problema.

Requisitos

Instale os seguintes pacotes antes de começar:

• Qiskit SDK v2.0 ou posterior (pip install qiskit)

• qiskit-ibm-runtime v0.40 or later (pip install qiskit-ibm-runtime)

• Addon SQD v0.12 ou posterior (pip install qiskit-addon-sqd)

• NumPy, SciPy e Matplotlib (pip install numpy scipy matplotlib)

Você também precisa de uma conta IBM Quantum® com credenciais salvas localmente, e acesso a uma QPU com pelo menos 40 qubits.

Nenhum pacote de simulador é necessário, e nenhum arquivo de dados precisa ser baixado. Os dois arquivos de interação que este tutorial usa estão embutidos na seguinte célula de configuração e são escritos em um diretório temporário quando você a executa.

Configuração

Esta seção importa as ferramentas e define os auxiliares do modelo de camadas que o fluxo de trabalho precisa, na ordem em que o fluxo de trabalho os usa. A física por trás de cada um é derivada no Apêndice; os comentários descrevem o papel de cada função no fluxo de trabalho.

Dois arquivos de interação são descompactados primeiro. Ambos são conjuntos de parâmetros publicados, embutidos aqui para que o notebook seja autocontido: usda.snt é o Hamiltoniano da camada $sd$ USDA [2] e gxpf1.snt é o Hamiltoniano da camada $pf$ GXPF1 [3].

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

from __future__ import annotations

import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np

from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

from scipy.linalg import eigh

_USDA_SNT_GZ = (
    "H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
    "D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
    "f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
    "+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
    "AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
    "6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
    "AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
    "qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
    "jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
    "oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
    "FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
    "NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
    "pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
    "KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
    "sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
    "VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
    "JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
    "xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
    "928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
    "AAA="
)

_GXPF1_SNT_GZ = (
    "H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
    "ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
    "H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
    "f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
    "dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
    "HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
    "SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
    "Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
    "qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
    "WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
    "mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
    "KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
    "UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
    "0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
    "zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
    "+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
    "z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
    "OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
    "xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
    "r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
    "bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
    "vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
    "bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
    "RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
    "oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
    "a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
    "FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
    "k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
    "llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
    "LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
    "0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
    "6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
    "y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
    "s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
    "Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
    "PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
    "fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
    "W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
    "KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
    "EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
    "lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
    "bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
    "b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
    "bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
    "ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
    "UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
    "5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)

DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
    (DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))

    if not (DATA / name).is_file():
        raise RuntimeError(f"{name} did not unpack to {DATA}")

O espaço do modelo e o registrador de qubits

Um arquivo .snt contém o espaço do modelo, as energias de partícula única, e os elementos de matriz de dois corpos acoplados por $J$. Para as interações dependentes de massa usadas aqui, o terceiro e o quarto campos do cabeçalho de dois corpos especificam a massa de referência $A_{\mathrm{ref}}$ na qual a interação foi ajustada e o expoente de sua dependência de massa. Ambos os arquivos carregam o expoente $-0.3$, com $A_{\mathrm{ref}} = 18$ para USDA e $42$ para GXPF1, então os elementos de matriz tabulados devem ser reescalonados por $(A/A_{\mathrm{ref}})^{-0.3}$ para o núcleo sendo calculado [2], [3]. As energias de partícula única não são reescalonadas. Pular essa etapa altera a energia de correlação em alguns por cento.

As energias que seguem são energias de valência, medidas a partir do núcleo inerte; elas não são energias de separação experimentais.

@dataclass(frozen=True)
class Orbital:
    idx: int
    n: int
    ell: int
    j2: int
    tz: int  # j2 = 2j; tz = -1 proton, +1 neutron

@dataclass(frozen=True)
class SPState:
    """One m-scheme single-particle state, i.e. one qubit."""

    orb: int
    j2: int
    mj2: int
    tz: int
    ell: int
    spe: float  # mj2 = 2 * m_j

@dataclass
class ModelSpace:
    orbitals: list
    spes: dict
    tbmes: dict
    core_z: int
    core_n: int
    mass_number: int
    a_ref: int
    mass_exponent: float
    mass_factor: float

def read_snt(path, n_protons, n_neutrons):
    """Parse a .snt interaction file, applying its mass dependence for this nucleus.

    The two-body header line is ``n_tbme  method  A_ref  exponent``.  When ``method`` is 1 the
    tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
    number of the whole nucleus -- the core plus the valence nucleons.  A is derived from the
    file's own core numbers rather than passed in, so it cannot silently disagree with the
    valence counts the rest of the workflow uses.  Single-particle energies are not rescaled.
    """
    rows = [
        ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
    ]
    rows = iter([r for r in rows if r])

    n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
    orbitals = [
        Orbital(*(int(x) for x in next(rows)[:5]))
        for _ in range(n_p_orb + n_n_orb)
    ]

    spes = {}
    for _ in range(int(next(rows)[0])):  # "i  i  <i|H(1b)|i>"
        field = next(rows)
        spes[int(field[0])] = float(field[2])

    n_tbme, method, a_ref, exponent = next(rows)[:4]
    n_tbme, method, a_ref, exponent = (
        int(n_tbme),
        int(method),
        int(a_ref),
        float(exponent),
    )
    mass_number = core_z + core_n + n_protons + n_neutrons
    factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0

    tbmes = {}
    for _ in range(n_tbme):  # "a  b  c  d  J  value"
        field = next(rows)
        tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor

    return ModelSpace(
        orbitals,
        spes,
        tbmes,
        core_z,
        core_n,
        mass_number,
        a_ref,
        exponent,
        factor,
    )

def m_scheme_states(ms):
    """The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
    return [
        SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
        for tz in (-1, +1)
        for o in ms.orbitals
        if o.tz == tz
        for m2 in range(o.j2, -o.j2 - 1, -2)
    ]

Recoupling de Clebsch-Gordan

A Equação (2) requer coeficientes de Clebsch-Gordan para momentos angulares semi-inteiros. Cada argumento é passado como duas vezes seu valor físico, então $j = 5/2$ entra como 5 e a aritmética permanece exata.

Interaction.v_ms lida com buscas dos elementos de matriz de interação. Um arquivo .snt armazena cada elemento de matriz uma vez, então uma busca pode precisar da fase de troca de par antissimetrizada $-(-1)^{j_a + j_b - J}$ em qualquer lado, e o bra e o ket podem estar armazenados em qualquer ordem.

@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
    """<j1 m1 j2 m2 | J M>.  Every argument is twice its physical value."""
    if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
        return 0.0
    if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
        return 0.0
    if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
        return 0.0

    f, half = factorial, lambda x: x // 2
    prefactor = sqrt(
        (J_2 + 1)
        * f(half(j1_2 + j2_2 - J_2))
        * f(half(j1_2 - j2_2 + J_2))
        * f(half(-j1_2 + j2_2 + J_2))
        / f(half(j1_2 + j2_2 + J_2) + 1)
        * f(half(J_2 + M_2))
        * f(half(J_2 - M_2))
        * f(half(j1_2 - m1_2))
        * f(half(j1_2 + m1_2))
        * f(half(j2_2 - m2_2))
        * f(half(j2_2 + m2_2))
    )
    total = 0.0
    for k in range(half(j1_2 + j2_2 - J_2) + 1):
        d = [
            half(j1_2 + j2_2 - J_2) - k,
            half(j1_2 - m1_2) - k,
            half(j2_2 + m2_2) - k,
            half(J_2 - j2_2 + m1_2) + k,
            half(J_2 - j1_2 - m2_2) + k,
        ]
        if all(x >= 0 for x in d):
            total += (-1) ** k / (
                f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
            )
    return prefactor * total

class Interaction:
    """Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""

    def __init__(self, model_space, sp):
        self.ms, self.sp, self._cache = model_space, sp, {}

    def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
        """<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
        table = self.ms.tbmes
        # |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
        # dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
        # the Hamiltonian then fails the rotational-invariance check in Step 1.
        phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
        phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
        for keys, phase in (
            (((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
            (((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
            (((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
            (((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
        ):
            for key in keys:
                value = table.get(key + (J,))
                if value is not None:
                    return value * phase
        return 0.0

    def v_ms(self, p, q, r, s):
        """<pq||rs>, zero unless M_J and charge are conserved."""
        cached = self._cache.get((p, q, r, s))
        if cached is not None:
            return cached

        P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
        value = 0.0
        if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
            M = P.mj2 + Q.mj2
            # sqrt(1 + delta): undo the normalization of the tabulated pair states
            c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
            c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
            for J2 in range(
                max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
                min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
                2,
            ):
                cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
                cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
                if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
                    continue
                value += (
                    c12
                    * c34
                    * cg_bra
                    * cg_ket
                    * self._tbme(
                        P.orb,
                        Q.orb,
                        R.orb,
                        S.orb,
                        J2 // 2,
                        P.j2 + Q.j2,
                        R.j2 + S.j2,
                    )
                )

        self._cache[(p, q, r, s)] = value
        return value

Elementos de matriz e o teste de simetria

Um determinante é uma tupla ordenada de índices de qubit ocupados. Dois determinantes que diferem em mais de dois estados ocupados têm um elemento de matriz nulo; caso contrário, as regras de Slater-Condon fornecem uma soma curta sobre a interação, multiplicada por um sinal fermiônico que conta quantos estados ocupados estão entre os operadores na ordenação fixa do registrador.

symmetry_allowed é o teste de inteiro ao qual todos os quatro números quânticos exatos se reduzem. Ele é usado tanto para filtrar amostras quanto para enumerar a base exata para as execuções pequenas o suficiente para verificar.

def matrix_element(inter, det_a, det_b):
    """<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
    set_a, set_b = set(det_a), set(det_b)
    out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
    if len(out_a) != len(out_b) or len(out_a) > 2:
        return 0.0

    if not out_a:  # diagonal: one-body plus two-body
        return sum(inter.sp[i].spe for i in det_a) + sum(
            inter.v_ms(i, j, i, j)
            for i, j in itertools.combinations(det_a, 2)
        )

    if len(out_a) == 1:  # one state moves, p -> q
        p, q = out_a[0], out_b[0]
        crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
        return (-1.0) ** crossings * sum(
            inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
        )

    (p, r), (q, s) = out_a, out_b  # two states move
    crossings = sum(1 for k in set_a if p < k < r) + sum(
        1 for k in set_b if q < k < s
    )
    return (-1.0) ** crossings * inter.v_ms(p, r, q, s)

def subspace_hamiltonian(inter, dets):
    """Dense real-symmetric H projected onto the span of `dets`."""
    H = np.zeros((len(dets), len(dets)))
    for a, det_a in enumerate(dets):
        H[a, a] = matrix_element(inter, det_a, det_a)
        for b in range(a + 1, len(dets)):
            H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
    return H

def ground_state(inter, dets):
    """Lowest eigenvalue and eigenvector of H over `dets`."""
    values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
    return values[0], vectors[:, 0]

def symmetry_allowed(
    sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
    """The four exact shell-model quantum numbers, as integer tests on one determinant."""
    n_p = sum(1 for i in det if sp[i].tz == -1)
    return (
        n_p == n_protons
        and len(det) - n_p == n_neutrons
        and sum(sp[i].mj2 for i in det) == mj2_target
        and sum(sp[i].ell for i in det) % 2 == parity_target
    )

def full_basis(sp, n_protons, n_neutrons, **targets):
    """Every symmetry-allowed determinant.  Only tractable for small model spaces."""
    protons = [i for i, s in enumerate(sp) if s.tz == -1]
    neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
    return [
        p + n
        for p in itertools.combinations(protons, n_protons)
        for n in itertools.combinations(neutrons, n_neutrons)
        if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
    ]

def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
    """How many determinants `full_basis` would return, without enumerating them.

    A dynamic program over (occupied count, sum of 2*m_j, parity) per species.  This stays
    cheap when the basis itself is far too large to build, which is how the largest run below
    can report the size of the space it is sampling from.
    """

    def species(states, k):
        table = {(0, 0, 0): 1}
        for s in states:
            for key, value in list(table.items()):
                count, m_sum, parity = key
                if count < k:
                    nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
                    table[nxt] = table.get(nxt, 0) + value
        totals = {}
        for (count, m_sum, parity), value in table.items():
            if count == k:
                totals[(m_sum, parity)] = (
                    totals.get((m_sum, parity), 0) + value
                )
        return totals

    left = species([s for s in sp if s.tz == -1], n_protons)
    right = species([s for s in sp if s.tz == +1], n_neutrons)
    return sum(
        a * b
        for (mp, pp), a in left.items()
        for (mn, pn), b in right.items()
        if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
    )

O determinante de referência

O ansatz é construído sobre um único determinante, então esse determinante deve ser o melhor disponível. Preencher as energias de partícula única mais baixas ignora a interação de dois corpos. Nesses espaços de modelo, essa escolha dá uma energia de 1 a 2 MeV acima do determinante de menor energia.

Restringir a preenchimentos feitos de pares invertidos no tempo $(+m_j, -m_j)$ força $M_J = 0$ exatamente e deixa apenas $\binom{n_{\mathrm{pairs}}}{k}$ candidatos por espécie (no máximo alguns milhares), então o melhor pode ser encontrado buscando entre todos eles na diagonal completa $\langle \Phi | H | \Phi \rangle$. Empates vão para os pares mais fortemente alinhados, onde a força de emparelhamento $J = 0$ é mais forte. Em todos os casos deste tutorial que podem ser verificados contra uma enumeração completa, a busca retorna o determinante global de menor diagonal, que também é o maior componente único do estado fundamental exato.

def reference_determinant(sp, inter, n_protons, n_neutrons):
    """Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
    if n_protons % 2 or n_neutrons % 2:
        raise ValueError(
            "an odd valence count has no time-reversed paired reference at M_J = 0"
        )

    def species_pairs(tz):
        return [
            (
                q,
                next(
                    p
                    for p, t in enumerate(sp)
                    if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
                ),
            )
            for q, s in enumerate(sp)
            if s.tz == tz and s.mj2 > 0
        ]

    best = None
    for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
        protons = tuple(q for pair in chosen_p for q in pair)
        for chosen_n in itertools.combinations(
            species_pairs(+1), n_neutrons // 2
        ):
            det = tuple(
                sorted(protons + tuple(q for pair in chosen_n for q in pair))
            )
            # break ties toward the most aligned pairs, where J = 0 pairing is strongest
            score = (
                matrix_element(inter, det, det),
                -sum(abs(sp[q].mj2) for q in det),
            )
            if best is None or score < best[0]:
                best = (score, det)
    return best[1]

O pool de excitação e sua classificação perturbativa

A correlação é carregada por excitações de duas partículas-dois buracos ($2p2h$) a partir da referência. Duas regras de seleção reduzem o pool antes que qualquer circuito seja construído: uma excitação deve conservar $M_J$, e o par de buracos e o par de partículas devem poder se acoplar a um $J$ total comum, o que é uma desigualdade triangular.

As excitações restantes são classificadas pela pontuação de segunda ordem de Epstein-Nesbet da interação de configuração selecionada [4],

$$\begin{equation} \tag{3} s_\alpha = \frac{|\langle \Phi_{\mathrm{ref}} | H | \alpha \rangle|^2}{|\Delta_\alpha|}, \qquad \Delta_\alpha = H_{\mathrm{ref},\mathrm{ref}} - H_{\alpha\alpha}, \end{equation}$$

que estima quanta energia de correlação cada excitação carrega. Os mesmos dois números fixam o ângulo do circuito: com $V = \langle \Phi_{\mathrm{ref}} | H | \alpha \rangle$, a amplitude de primeira ordem é $t_\alpha = V / \Delta_\alpha$. O Apêndice explica por que a amplitude de primeira ordem é a escolha usada neste tutorial, em vez do ângulo exato de dois níveis.

def excitation_pool(sp, occ):
    """2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
    holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
    virtuals = {
        tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
        for tz in (-1, +1)
    }
    pool = [
        (h1, h2, v1, v2)
        for tz in (-1, +1)
        for h1, h2 in itertools.combinations(holes[tz], 2)
        for v1, v2 in itertools.combinations(virtuals[tz], 2)
    ]
    pool += [
        (h1, h2, v1, v2)
        for h1 in holes[-1]
        for h2 in holes[+1]
        for v1 in virtuals[-1]
        for v2 in virtuals[+1]
    ]
    return pool

def conserves_symmetry(sp, op):
    """Keeps M_J, and the hole and particle pairs share a reachable total J."""
    h1, h2, v1, v2 = op
    if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
        return False
    return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
        sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
    )

def en_denominator(inter, occ, holes, virtuals, floor=0.1):
    """Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
    gap = sum(inter.sp[h].spe for h in holes) - sum(
        inter.sp[v].spe for v in virtuals
    )
    for k in occ:
        if k in holes:
            continue
        gap += sum(inter.v_ms(h, k, h, k) for h in holes)
        gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
    gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
    gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
    return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)

def rank_pool(inter, occ, pool):
    """Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
    ranked = []
    for op in pool:
        h1, h2, v1, v2 = op
        coupling = inter.v_ms(v1, v2, h1, h2)
        gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
        ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
    ranked.sort(key=lambda row: (-row[0], row[1]))  # deterministic on ties
    return [
        (op, coupling, amplitude) for _, op, coupling, amplitude in ranked
    ]

Blocos de excitação de qubit

Sob o mapeamento de Jordan-Wigner, um operador de excitação $2p2h$ que conserva partículas se torna uma soma de oito cadeias de Pauli, cada uma carregando uma cadeia de operadores $Z$ entre os índices mais externos. As cadeias $Z$ impõem a antissimetria fermiônica, e são caras: uma excitação próton-nêutron abrange a fronteira entre as duas metades do registrador e inclui uma cadeia de paridade através dessa fronteira.

Descartar as cadeias $Z$ dá o operador de excitação de qubit de Yordanov et al. [5]. O estado preparado por esse operador tem amplitudes diferentes, mas conecta exatamente os mesmos pares de determinantes, então o conjunto de determinantes que o circuito pode alcançar permanece inalterado. O pooled SQD usa esses determinantes para a diagonalização clássica. A Etapa 2 compara o suporte das duas construções e mede seus custos de hardware.

Construir a forma de Pauli a partir de $a_j^\dagger = \tfrac{1}{2}(X_j - i Y_j) \otimes Z_{<j}$, com a cadeia $Z$ opcional, mantém as duas construções a uma única flag de distância. Todos os oito termos de um gerador comutam, então uma única etapa de PauliEvolutionGate é a exponencial exata, em vez de uma aproximação de Trotter para ela.

def _ladder(num_qubits, q, dagger, parity):
    """Pauli form of a_q or a_q^dagger.  `parity` toggles the Jordan-Wigner Z string."""
    prefix = (
        ["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
    )
    x_part, y_part = list(prefix), list(prefix)
    x_part[q], y_part[q] = "X", "Y"
    return SparsePauliOp(
        ["".join(reversed(x_part)), "".join(reversed(y_part))],
        coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
    )

def excitation_generator(num_qubits, op, parity=False):
    """Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
    h1, h2, v1, v2 = op
    T = SparsePauliOp("I" * num_qubits)
    for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
        T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
    return (1j * (T - T.adjoint())).simplify()

def excitation_block(op, theta, parity=False):
    """(window, circuit) for one excitation.

    A qubit excitation touches only its four qubits.  A fermionic excitation also carries Z
    operators on every qubit between the outermost indices, so its window is the whole span --
    which is exactly where its extra cost comes from.
    """
    window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
    local = tuple(window.index(i) for i in op)
    generator = excitation_generator(len(window), local, parity=parity)
    return window, PauliEvolutionGate(generator, time=theta).definition

def excitation_ansatz(
    num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
    """X gates for the reference determinant, then one evolution block per excitation."""
    qc = QuantumCircuit(num_qubits)
    for q in occ:
        qc.x(q)
    for op, theta in zip(operators, amplitudes):
        if abs(theta) < 1e-12:
            continue
        window, block = excitation_block(op, theta, parity=parity)
        qc.compose(block, qubits=window, inplace=True)
    if measure:
        qc.measure_all()
    return qc

O orçamento de profundidade e o conjunto de circuitos

Um único circuito profundo contendo cada excitação classificada pode exceder o tempo de coerência do hardware. Espalhar o pool sobre um conjunto de circuitos rasos e agrupar seus shots em um único conjunto de determinantes transforma a Etapa 2 em um problema de empacotamento: cada excitação tem um custo medido, cada circuito tem um orçamento, e a pergunta é quanto do pool classificado cabe.

O orçamento é medido em profundidade de dois qubits (camadas de portas de dois qubits no caminho crítico) em vez de em uma contagem bruta de portas, porque a profundidade determina a duração do circuito e, portanto, quanto da coerência do dispositivo ele gasta. A contagem total é relatada junto com ela, já que essa é a melhor proxy para o erro de porta acumulado; as duas respondem a perguntas diferentes e nenhuma substitui a outra.

Ambas as quantidades são extraídas por aridade: uma instrução que atua em exatamente dois qubits, seja qual for o nome que o backend dê à sua porta de emaranhamento. Comparar por nomes de portas poderia retornar zero para um conjunto de base pouco familiar, colocando incorretamente todo o pool em um único circuito sem exceder o orçamento calculado.

Preencher o circuito que estiver atualmente mais vazio, em ordem de classificação, mantém todos os circuitos próximos ao orçamento. Os custos são medidos no alvo real do backend, uma excitação de cada vez, porque um custo obtido a partir de um circuito abstrato não é o custo que o transpilador produz.

DIRECTIVES = ("barrier", "delay")

def is_two_qubit(instruction):
    """True for an operation on exactly two qubits, excluding directives.

    Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
    two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
    something newer tomorrow.  A gate-name allow-list silently returns zero on anything it has
    not heard of, which would collapse the whole pool into one circuit and pass every budget
    check.  Barriers are excluded because a barrier spanning two qubits is not a gate.
    """
    return (
        len(instruction.qubits) == 2
        and instruction.operation.name not in DIRECTIVES
    )

def two_qubit_count(qc):
    """How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
    return sum(1 for instruction in qc.data if is_two_qubit(instruction))

def two_qubit_depth(qc):
    """Layers of two-qubit gates on the critical path: the duration and decoherence proxy.

    This is what the budget is measured in.  Two gates on disjoint qubit pairs run in the same
    layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
    spends -- while the count above tracks how much gate error it accumulates.  Both are
    reported; only depth is budgeted.
    """
    return qc.depth(filter_function=is_two_qubit)

def excitation_costs(num_qubits, ranked, pm, parity=False):
    """Transpiled two-qubit depth of each excitation on its own."""
    return [
        two_qubit_depth(
            pm.run(
                excitation_ansatz(
                    num_qubits, (), [op], [amp], measure=False, parity=parity
                )
            )
        )
        for op, _, amp in ranked
    ]

def pack_ensemble(
    num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
    """Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
    bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
    for (op, _, amplitude), cost in zip(ranked, costs):
        emptiest = min(range(n_circuits), key=lambda b: loads[b])
        if loads[emptiest] + cost > budget:
            break  # every circuit is full
        bins[emptiest].append((op, amplitude))
        loads[emptiest] += cost
    circuits = [
        excitation_ansatz(
            num_qubits,
            occ,
            [o for o, _ in b],
            [a for _, a in b],
            parity=parity,
        )
        for b in bins
    ]
    return circuits, bins

def pack_to_budget(
    num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
    """Pack, transpile, and shrink the target until the assembled circuits really fit.

    Costs are measured one excitation at a time, but excitations that share qubits neither add
    nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
    not the sum of its measured parts.  This loop closes that gap against the real transpiler,
    and it runs entirely before any job is submitted -- a budget failure must never cost shots.
    """
    target = budget
    for attempt in range(attempts):
        circuits, bins = pack_ensemble(
            num_qubits, occ, ranked, costs, target, n_circuits, parity=False
        )
        isa = pm.run(circuits)
        worst = max(two_qubit_depth(c) for c in isa)
        if worst <= budget:
            return circuits, bins, isa
        target = max(min(costs), int(target * budget / worst * 0.95))
    raise RuntimeError(
        f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
        f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
        "No QPU time was spent."
    )

Pós-processamento: reparar, recombinar, diagonalizar

Três auxiliares fazem o trabalho da Etapa 4.

half_configurations divide cada linha amostrada em uma metade de prótons e uma metade de nêutrons, e mantém cada metade que tem o número correto de núcleons. Uma linha com uma metade de prótons válida contribui com essa metade mesmo que sua metade de nêutrons tenha o número errado de núcleons. Cada metade carrega o peso total amostrado das linhas em que apareceu, o que é o que a classifica se o subespaço precisar ser truncado.

grow_subspace recombina as metades em todo produto que cai no setor alvo de $M_J$ e paridade, adicionando ao subespaço que lhe é dado em vez de reconstruí-lo. Isso mantém os subespaços sucessivos aninhados, o que é o que torna a sequência de energia monotonicamente não crescente, em vez de meramente flutuar em torno de um limite.

recovery_loop é a recuperação de configuração autoconsistente do artigo do pooled SQD [1]: repara os números de núcleons das duas meio-registradoras em relação à estimativa atual de ocupação, recombina, diagonaliza, e toma a próxima estimativa de ocupação a partir do autovetor.

Verifique cuidadosamente as convenções de ordenação de bits para evitar resultados incorretos. qiskit-addon-sqd escreve a coluna 0 de sua matriz de bitstrings como o índice de qubit mais alto, então inverter uma linha dá a ocupação indexada por qubit; sua metade "direita" é os índices de qubit baixos, que é o bloco de prótons. Correspondentemente, recover_configurations toma num_elec_a como o número de prótons e ocupações médias ordenadas (protons, neutrons) por índice de qubit. O addon assume que o bit $i$ se emparelha com o bit $i + N$; neste registrador, o qubit de próton $i$ e o qubit de nêutron $i + N$ são o mesmo estado $(n, \ell, j, m_j)$, então a suposição é fisicamente significativa aqui, em vez de incidental.

def half_configurations(
    bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
    """Split each row into proton and neutron halves, keeping each half on its own weight.

    Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
    occupation indexed by qubit.
    """
    protons, neutrons = {}, {}
    for row, weight in zip(
        bitstring_matrix, np.asarray(probabilities, dtype=float)
    ):
        occupied = np.flatnonzero(row[::-1])
        p = tuple(int(i) for i in occupied if sp[i].tz == -1)
        n = tuple(int(i) for i in occupied if sp[i].tz == +1)
        if len(p) == n_protons:
            protons[p] = protons.get(p, 0.0) + weight
        if len(n) == n_neutrons:
            neutrons[n] = neutrons.get(n, 0.0) + weight
    return protons, neutrons

def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
    """Every (proton half) x (neutron half) product that lands in the target sector."""
    return sorted(
        d
        for d in (
            tuple(sorted(tuple(p) + tuple(n)))
            for p in protons
            for n in neutrons
        )
        if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
    )

def grow_subspace(
    sp,
    kept_protons,
    kept_neutrons,
    offered_protons,
    offered_neutrons,
    n_protons,
    n_neutrons,
    max_dimension=None,
    **targets,
):
    """Add as many offered halves as the dimension cap allows, never dropping a kept one."""
    kept_p, kept_n = list(kept_protons), list(kept_neutrons)
    new_p = [c for c in offered_protons if c not in set(kept_p)]
    new_n = [c for c in offered_neutrons if c not in set(kept_n)]

    if max_dimension is None:
        kept_p, kept_n = kept_p + new_p, kept_n + new_n
        return (
            product_subspace(
                sp, kept_p, kept_n, n_protons, n_neutrons, **targets
            ),
            kept_p,
            kept_n,
        )

    basis = product_subspace(
        sp, kept_p, kept_n, n_protons, n_neutrons, **targets
    )
    step = max(1, (len(new_p) + len(new_n)) // 24)
    taken_p = taken_n = 0
    while taken_p < len(new_p) or taken_n < len(new_n):
        try_p, try_n = (
            min(taken_p + step, len(new_p)),
            min(taken_n + step, len(new_n)),
        )
        candidate = product_subspace(
            sp,
            kept_p + new_p[:try_p],
            kept_n + new_n[:try_n],
            n_protons,
            n_neutrons,
            **targets,
        )
        if len(candidate) > max_dimension:
            if step == 1:
                break
            step = max(1, step // 2)
            continue
        basis, taken_p, taken_n = candidate, try_p, try_n
    return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]

def occupancies(sp, dets, vector):
    """Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
    half = len(sp) // 2
    occ = np.zeros(len(sp))
    for weight, det in zip(np.abs(vector) ** 2, dets):
        for q in det:
            occ[q] += weight
    return occ[:half], occ[half:]

def sample_occupancies(sp, bitstring_matrix, probabilities):
    """The same quantity estimated directly from sampled bitstrings."""
    half = len(sp) // 2
    weights = np.asarray(probabilities, dtype=float)
    occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
        axis=0
    ) / weights.sum()
    return occ[:half], occ[half:]

def recovery_loop(
    inter,
    sp,
    bitstring_matrix,
    probabilities,
    reference,
    n_protons,
    n_neutrons,
    max_iterations=4,
    energy_tol=1e-4,
    max_dimension=None,
    seed=None,
    **targets,
):
    """Self-consistent configuration recovery, diagonalizing in the product subspace.

    `num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
    addon's right/left bipartition of the bitstring matrix.
    """
    half = len(sp) // 2
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)

    survivors, survivor_probs = postselect_by_hamming_right_and_left(
        bitstring_matrix,
        np.asarray(probabilities, dtype=float).copy(),
        hamming_right=n_protons,
        hamming_left=n_neutrons,
    )

    if len(survivors):
        guess = sample_occupancies(sp, survivors, survivor_probs)
    else:  # nothing survived: start from the reference itself
        guess = (
            np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
            np.array(
                [1.0 if q + half in n_ref else 0.0 for q in range(half)]
            ),
        )

    weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
    kept_p, kept_n = [p_ref], [n_ref]
    history, best = [], None

    for iteration in range(max_iterations):
        # keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
        clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
        recovered, recovered_probs = recover_configurations(
            bitstring_matrix,
            probabilities,
            clipped,
            n_protons,
            n_neutrons,
            rand_seed=None if seed is None else seed + iteration,
        )

        new_p, new_n = half_configurations(
            recovered, recovered_probs, sp, n_protons, n_neutrons
        )
        for config, weight in new_p.items():
            weights_p[config] = weights_p.get(config, 0.0) + weight
        for config, weight in new_n.items():
            weights_n[config] = weights_n.get(config, 0.0) + weight

        def order(w):
            return sorted(w, key=lambda c: (-w[c], c))

        basis, kept_p, kept_n = grow_subspace(
            sp,
            kept_p,
            kept_n,
            order(weights_p),
            order(weights_n),
            n_protons,
            n_neutrons,
            max_dimension=max_dimension,
            **targets,
        )
        energy, vector = ground_state(inter, basis)

        history.append(
            dict(
                iteration=iteration + 1,
                energy=energy,
                dimension=len(basis),
                protons=len(kept_p),
                neutrons=len(kept_n),
                recovered=len(recovered),
                survivors=len(survivors),
            )
        )
        print(
            f"  iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
            f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
        )

        if best is None or energy < best[0]:
            best = (energy, basis, vector)
            guess = occupancies(
                sp, basis, vector
            )  # the self-consistent update
        if (
            len(history) > 1
            and abs(history[-2]["energy"] - energy) < energy_tol
        ):
            break

    return dict(
        energy=best[0], basis=best[1], vector=best[2], history=history
    )

Backend, orçamento e parâmetros de execução

Cada execução a seguir usa o mesmo backend, os mesmos pass managers, e o mesmo orçamento de profundidade, então as três são diretamente comparáveis. O orçamento as une: todo circuito em todo conjunto tem que caber dentro dele, e ele decide quanto de um pool pode ser amostrado.

Os valores aqui foram escolhidos medindo o custo transpilado contra um alvo Heron. Em uma profundidade de dois qubits de 300 e 16 circuitos, tanto os conjuntos de 24 qubits quanto os de 40 qubits ficam bem abaixo de 100 microssegundos por circuito, contra tempos de coerência de algumas centenas de microssegundos. Aumentar o orçamento inclui mais do pool, mas aumenta a duração do circuito. Meça essa troca para o seu backend.

# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=40
)

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=42
)

DEPTH_BUDGET = 300  # two-qubit depth per circuit
N_CIRCUITS = 16  # circuits per ensemble
SHOTS = 10_000  # shots per circuit
MAX_DIMENSION = 4_000  # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"]  # initials of the title's content words

# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
    name
    for name in backend.target.operation_names
    if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
    raise RuntimeError(
        f"{backend.name} exposes no two-qubit gate; pick another backend"
    )

print(
    f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
    f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
    f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)

ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total

Exemplo de hardware em pequena escala

Esta seção segue o fluxo de trabalho de quatro etapas em uma QPU, usando o mesmo backend e o mesmo orçamento de portas das execuções em grande escala. O problema menor fornece uma referência exata para verificar o resultado.

O problema em pequena escala é o $^{20}\mathrm{Ne}$: dois prótons de valência e dois nêutrons de valência na camada $sd$ acima de um núcleo $^{16}\mathrm{O}$, com a interação USDA [2]. Três orbitais por espécie dão 24 qubits, e a base completa permitida por simetria é de 640 determinantes, pequena o suficiente para comparar as estimativas de energia com a resposta exata.

Etapa 1: Mapear entradas clássicas para um problema quântico

Leia a interação, construa o registrador, e construa o determinante de referência. A tabela a seguir mostra as informações do registrador a partir do Contexto, lidas diretamente do arquivo de interação.

N_PROTONS, N_NEUTRONS = 2, 2

ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)

# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
    raise ValueError(
        "this workflow needs equal proton and neutron state counts"
    )

SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
    f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
    f"->  A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
    f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
    f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
    f"{ms_sd.mass_factor:.6f}\n"
)

print(
    f"{'orbital':>9}  {'SPE (MeV)':>10}  {'proton qubits':>14}  {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
    twin = next(
        t
        for t in ms_sd.orbitals
        if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
    )
    qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
    qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
    print(
        f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9}  {ms_sd.spes[o.idx]:>10.4f}  "
        f"{f'{qp[0]}-{qp[-1]}':>14}  {f'{qn[0]}-{qn[-1]}':>15}"
    )

print(f"\nreference determinant occupies qubits {occ_sd}")
print(
    f"  M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
    f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
    f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)

core Z=8 N=8 plus 2p + 2n valence ->  A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886

  orbital   SPE (MeV)   proton qubits   neutron qubits
    0d3/2      2.1117             0-3            12-15
    0d5/2     -3.9257             4-9            16-21
    1s1/2     -3.2079           10-11            22-23

reference determinant occupies qubits (4, 9, 16, 21)
  M_J = 0, parity = +1, energy = -29.765549 MeV

Execute duas verificações no Hamiltoniano antes de continuar. Ambas são de baixo custo e podem revelar erros de recoupling que um único cálculo de energia pode não detectar.

Um Hamiltoniano rotacionalmente invariante organiza seus autoestados em multipletos $J$, então todo autovalor do setor $M_J = 2$ também deve aparecer no espectro $M_J = 0$ na mesma energia. O intervalo entre o estado fundamental e o estado mais baixo carregando $M_J = 2$ é a energia de excitação $2^+$, que é medida: $1,634$ MeV para $^{20}\mathrm{Ne}$ [6]. Espera-se que uma interação empírica da camada $sd$ concorde dentro de algumas centenas de keV.

basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
    raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)

# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
    subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
    1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
    raise AssertionError(
        f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
        "M_J=2 eigenvalues appear in the M_J=0 spectrum"
    )

print(
    f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
    f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV     (experiment: 1.634 MeV)\n"
)
print(f"reference determinant       {E_REF_SD:11.6f} MeV")
print(
    f"exact diagonalization       {E_EXACT_SD:11.6f} MeV   (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find  {E_EXACT_SD - E_REF_SD:11.6f} MeV")

rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV     (experiment: 1.634 MeV)

reference determinant        -29.765549 MeV
exact diagonalization        -40.472331 MeV   (dimension 640)
correlation energy to find   -10.706782 MeV

Em seguida, construa o pool de operadores. Aplicar as duas regras de seleção dá um resultado importante: para essa referência, nesse espaço de modelo, não há nenhuma excitação simples permitida.

O motivo é específico e verificável. Uma excitação $1p1h$ conserva $M_J$ apenas se o estado da partícula tiver o mesmo $m_j$ do buraco. A referência ocupa os dois estados de maior $|m_j|$ no orbital mais baixo ($m_j = \pm 5/2$ de $0d_{5/2}$), e nenhum outro orbital na camada $sd$ alcança $|m_j| = 5/2$, já que $0d_{3/2}$ para em $3/2$ e $1s_{1/2}$ em $1/2$. Portanto, nenhuma excitação simples sobrevive, e a correlação é carregada inteiramente por excitações $2p2h$. Essa é uma propriedade da referência e da camada, não uma lei geral; a célula a seguir a conta em vez de assumi-la.

raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)

singles_sd = [
    (h, v)
    for h in occ_sd
    for v in range(len(sp_sd))
    if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
    (h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]

print(
    f"1p1h: {len(singles_sd):4d} raw  ->  {len(singles_mj_sd):3d} conserve M_J"
)
print(
    f"2p2h: {len(raw_pool_sd):4d} raw  ->  {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)

print(
    f"{'rank':>4}  {'holes':>9}  {'particles':>11}  {'<ref|H|a> (MeV)':>16}  {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
    print(
        f"{r:>4}  {f'{op[0]},{op[1]}':>9}  {f'{op[2]},{op[3]}':>11}  "
        f"{coupling:>16.4f}  {amplitude:>10.4f}"
    )

# what is the best this ansatz could possibly do?  Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
    h1, h2, v1, v2 = op
    reachable |= {
        tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
        for d in reachable
        if {h1, h2} <= set(d) and not {v1, v2} & set(d)
    }
ceiling = product_subspace(
    sp_sd,
    {tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
    {tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
    N_PROTONS,
    N_NEUTRONS,
)
print(
    f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
    f"{len(ceiling)} of {len(basis_exact_sd)}"
)

1p1h:   40 raw  ->    0 conserve M_J
2p2h:  490 raw  ->   78 conserve M_J and couple to a common J

rank      holes    particles   <ref|H|a> (MeV)   amplitude
   1        4,9          0,3           -1.8714      0.1375
   2      16,21        12,15           -1.8714      0.1375
   3       4,21         3,12            1.6775     -0.1029
   4       9,16         0,15            1.6775     -0.1029
   5        4,9        10,11           -0.8728      0.1168
   6      16,21        22,23           -0.8728      0.1168
   7       4,21         3,17            1.0622     -0.0882
   8       4,21         8,12           -1.0622      0.0882

the pool reaches 412 determinants, whose product subspace spans 640 of 640

Etapa 2: Otimizar o problema para execução em hardware quântico

A transpilação revela o custo de hardware das cadeias $Z$ de Jordan-Wigner e a economia obtida ao usar excitações de qubit. A primeira célula mede ambas as construções contra o alvo real do backend e verifica a afirmação, introduzida na Configuração, de que descartar as cadeias $Z$ muda as amplitudes, mas não o conjunto de determinantes que o circuito pode alcançar.

Compare duas consequências dessa substituição. Uma excitação de qubit custa o mesmo independentemente da distância entre seus índices, então excitações próton-nêutron, que abrangem a fronteira entre as duas metades do registrador e compõem a maior parte do pool, não têm mais esse custo adicional. Todo o pool então cabe dentro do orçamento, o que significa que o limite sobre o resultado é a amostragem, e não a profundidade do circuito.

# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude.  Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
    :3
]
if len(probes) < 2:
    raise RuntimeError(
        f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
    )

print(
    f"{'excitation':>16}  {'span':>5}  {'reachable determinants':>22}  {'same as fermionic?':>19}"
)
for probe_op in probes:
    probe_window = list(range(min(probe_op), max(probe_op) + 1))
    probe_local = tuple(probe_window.index(i) for i in probe_op)
    probe_occ = tuple(
        probe_window.index(i) for i in occ_sd if i in probe_window
    )

    supports = {}
    for parity in (True, False):
        unitary = Operator(
            excitation_ansatz(
                len(probe_window),
                probe_occ,
                [probe_local],
                [0.7],
                measure=False,
                parity=parity,
            )
        ).data
        supports[parity] = frozenset(
            np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
        )

    if len(supports[True]) < 2:
        raise AssertionError(
            f"{probe_op}: the block did not move any amplitude, so this "
            "comparison would be vacuous"
        )
    if supports[True] != supports[False]:
        raise AssertionError(
            f"{probe_op}: the two constructions reach different determinants"
        )
    print(
        f"{str(probe_op):>16}  {len(probe_window):>5}  {len(supports[True]):>22}  {'yes':>19}"
    )

print(
    "\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)

# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=True
)

def species(op):
    return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"

print(
    f"{'excitation':>10}  {'count':>5}  {'QEB 2q depth':>14}  {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
    q = [
        c
        for (op, _, _), c in zip(ranked_sd, cost_qeb)
        if species(op) == group
    ]
    j = [
        c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
    ]
    print(
        f"{group:>10}  {len(q):>5}  {f'{min(q)}-{max(q)}':>14}  {f'{min(j)}-{max(j)}':>19}"
    )
print(
    f"{'pool total':>10}  {len(ranked_sd):>5}  {sum(cost_qeb):>14}  {sum(cost_jw):>19}"
)
print(
    f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
    f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)

excitation   span  reachable determinants   same as fermionic?
    (4, 9, 5, 8)      6                       2                  yes
(16, 21, 17, 20)      6                       2                  yes
    (4, 9, 6, 7)      6                       2                  yes

-> identical support; the amplitudes differ, and pooled SQD only consumes the support

excitation  count    QEB 2q depth   fermionic 2q depth
      same     26           40-48               48-144
        pn     52           48-48               48-256
pool total     78            3728                 9112

fermionic / qubit-excitation cost ratio: 2.44x

ensemble capacity: 16 circuits at two-qubit depth 300

circuits_sd, bins_sd, isa_sd = pack_to_budget(
    len(sp_sd),
    occ_sd,
    ranked_sd,
    cost_qeb,
    DEPTH_BUDGET,
    N_CIRCUITS,
    pass_manager,
)

PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)

print(
    f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f"  excitations per circuit  {[len(b) for b in bins_sd]}")
print(f"  two-qubit depth          {[two_qubit_depth(c) for c in isa_sd]}")
print(f"  two-qubit gates          {[two_qubit_count(c) for c in isa_sd]}")
print(
    f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
    f"{worst_count_sd} two-qubit gates"
)

packed 78 of 78 excitations into 16 circuits
  excitations per circuit  [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
  two-qubit depth          [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
  two-qubit gates          [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]

worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates

Etapa 3: Executar usando primitivas do Qiskit

Envie um job por problema, com todo o conjunto como uma única lista de circuitos. A twirling de portas e medição, e o dynamical decoupling, são habilitados para reduzir os efeitos do ruído de hardware. Seu benefício depende do circuito e do backend.

O ID de cada job é impresso. Use service.job("JOB_ID") para recuperar o job concluído e seus resultados sem usar tempo adicional de QPU.

def sample(isa_circuits, shots, tags):
    """Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
    sampler = SamplerV2(mode=backend)
    sampler.options.environment.job_tags = tags
    sampler.options.twirling.enable_gates = True
    sampler.options.twirling.enable_measure = True
    sampler.options.dynamical_decoupling.enable = True
    sampler.options.dynamical_decoupling.sequence_type = "XY4"

    job = sampler.run(isa_circuits, shots=shots)
    print(
        f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
        f"on {backend.name}"
    )
    return [pub.data.meas for pub in job.result()]

def pool_samples(bit_arrays, sp):
    """Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
    matrices, weights, total = [], [], 0
    for bit_array in bit_arrays:
        matrix, probabilities = bit_array_to_arrays(bit_array)
        matrices.append(matrix)
        weights.append(probabilities * bit_array.num_shots)
        total += bit_array.num_shots
    counts = np.concatenate(weights)
    matrix = np.vstack(matrices)
    # the same bitstring can appear in more than one circuit; merge duplicate rows
    unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
    merged = np.zeros(len(unique))
    np.add.at(merged, inverse.ravel(), counts)
    return unique, merged / merged.sum(), total

bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)

survivors_sd, _ = postselect_by_hamming_right_and_left(
    matrix_sd,
    probs_sd.copy(),
    hamming_right=N_PROTONS,
    hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
    probs_sd[
        (matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
        & (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
    ].sum()
)

reference_bits = "".join(
    "1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots  ->  {len(matrix_sd):,} distinct bitstrings")
print(
    f"  {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f"  {len(survivors_sd):,} distinct bitstrings do")

order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}}   share")
for i in order[:4]:
    bits = "".join("1" if b else "0" for b in matrix_sd[i])
    tag = "   <- reference determinant" if bits == reference_bits else ""
    print(f"{bits[:half]} | {bits[half:]}  {probs_sd[i]:6.2%}{tag}")

if len(survivors_sd) == 0:
    raise RuntimeError(
        "no shot carried the right nucleon numbers; check the backend and "
        "the transpiled circuits before spending more QPU time"
    )

job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix

160,000 shots  ->  17,221 distinct bitstrings
   31.5% of shots carry the right proton and neutron numbers
  973 distinct bitstrings do

    neutrons | protons        share
001000010000 | 001000010000  20.08%   <- reference determinant
000000010000 | 001000010000   2.25%
001000010000 | 001000000000   2.19%
001000010000 | 000000010000   1.93%

Etapa 4: Pós-processar e retornar o resultado no formato clássico desejado

Converta as amostras quânticas em uma estimativa de energia usando as restrições de simetria nuclear descritas na seção Contexto.

A recuperação de configuração corrige os dois números de núcleons. recover_configurations pega cada shot que tem o número errado de prótons ou nêutrons e inverte os bits menos consistentes com a estimativa atual das ocupações orbitais médias, em vez de descartá-lo. Na primeira passagem, a estimativa de ocupação vem dos shots que já sobreviveram; depois, vem do autovetor do subespaço anterior, o que torna o procedimento autoconsistente.

$M_J$ e a paridade são impostos aos produtos recombinados, não aos shots inteiros. Cada shot reparado contribui com uma metade de prótons e uma metade de nêutrons, e o subespaço é gerado por cada produto de uma configuração de prótons amostrada com uma configuração de nêutrons amostrada que resulta em $M_J = 0$ com a paridade correta. Filtrar shots inteiros pelo $M_J$ total, em vez disso, descartaria duas boas metades em prol de um número quântico que pertence à sua combinação.

As quatro verificações de número quântico rejeitam frações diferentes de amostras. Os dois números de núcleons respondem pela maior parte da filtragem. A paridade é automaticamente satisfeita dentro de uma única camada principal: todo orbital $sd$ tem $\ell$ par e todo orbital $pf$ tem $\ell$ ímpar, então, uma vez que os números de núcleons estão corretos, a paridade não pode estar errada. A verificação de paridade é mantida porque um espaço de modelo entre camadas a tornaria uma restrição independente. A verificação de $M_J$ mantém os produtos no setor de momento angular alvo. O valor de ter quatro números quânticos exatos é que eles são baratos e exatos, não que cada um seja um grande filtro.

Diagonalizar fornece um limite superior variacional. Como o subespaço de cada iteração contém o anterior, a sequência de energias cai monotonicamente, e cada entrada nela é um limite superior rigoroso sobre a verdadeira energia do estado fundamental, independentemente do ruído nas amostras que a produziram.

result_sd = recovery_loop(
    inter_sd,
    sp_sd,
    matrix_sd,
    probs_sd,
    occ_sd,
    N_PROTONS,
    N_NEUTRONS,
    max_iterations=4,
    max_dimension=MAX_DIMENSION,
    seed=42,
)

E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)

print(f"\nreference determinant   {E_REF_SD:11.6f} MeV")
print(
    f"pooled SQD upper bound         {E_SQD_SD:11.6f} MeV   "
    f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization   {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")

energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
    raise AssertionError(
        "the subspaces are not nested; the bound should never rise"
    )
if E_SQD_SD < E_EXACT_SD - 1e-7:
    raise AssertionError(
        f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
        "a subspace bound cannot beat the full diagonalization"
    )

iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
  iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV

reference determinant    -29.765549 MeV
pooled SQD upper bound          -40.472331 MeV   (subspace dimension 640 of 640)
exact diagonalization    -40.472331 MeV

correlation energy recovered: 100.0%

Avalie os resultados

Use as seguintes verificações para avaliar seus resultados em um backend da classe Heron com estas configurações:

• A sobrevivência de shots nos dois números de núcleons mede a fração de shots com as contagens corretas de prótons e nêutrons. Ela pode cair à medida que o registrador cresce. Uma taxa de sobrevivência próxima de zero pode indicar um problema na execução do circuito. Verifique a profundidade ISA na Etapa 2 e a calibração do backend, não o pós-processamento.

• O loop de recuperação deve imprimir uma dimensão de subespaço que permanece constante ou cresce e uma energia que permanece constante ou cai a cada iteração. Se a iteração 1 já atinge MAX_DIMENSION, o resolvedor clássico, e não a amostragem, é a restrição limitante.

• A fração recuperada para $^{20}\mathrm{Ne}$ deve ser alta, porque o teto do ansatz calculado na Etapa 1 é o espaço completo de 640 determinantes; esta execução é onde a amostragem, não a expressividade, é o único obstáculo.

• As duas asserções na célula anterior verificam os limites variacionais. Um limite que sobe significa que os subespaços deixaram de estar aninhados, e um limite abaixo da energia exata significa que algo está errado com o Hamiltoniano, não com o hardware.

Contraintuitivamente, um backend mais ruidoso pode fornecer um limite ligeiramente melhor do que um limpo, porque erros produzem meias-configurações válidas que o circuito ideal nunca teria amostrado, e ampliar um subespaço variacional não pode aumentar seu menor autovalor. A simulação ruidosa pode demonstrar o mesmo efeito; este tutorial o mostra com amostras de hardware.

# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"

def convergence_plot(
    history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
    """Energy against subspace dimension, scaled to the data rather than to the full window.

    A good run lands within a fraction of a percent of the exact answer, so an axis spanning
    reference-to-exact would squash every point onto one line.  The axis is therefore scaled to
    the data (plus the exact line, when there is one), and the right-hand axis carries the
    fraction of the correlation energy so the absolute and relative readings sit side by side.
    """
    dimensions = [h["dimension"] for h in history]
    energies = [h["energy"] for h in history]

    fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
    ax.set_facecolor(SURFACE)
    ax.plot(
        dimensions,
        energies,
        "-o",
        color=colour,
        linewidth=2,
        markersize=8,
        markeredgecolor=SURFACE,
        markeredgewidth=1.5,
        zorder=3,
    )
    stacked = {}
    for h in history:
        # a converged loop repeats the same point; stack the labels so they do not overprint
        key = (round(h["dimension"]), round(h["energy"], 9))
        offset = 12 + 11 * stacked.get(key, 0)
        stacked[key] = stacked.get(key, 0) + 1
        ax.annotate(
            str(h["iteration"]),
            xy=(h["dimension"], h["energy"]),
            xytext=(0, offset),
            textcoords="offset points",
            ha="center",
            fontsize=8,
            color=MUTED,
        )

    span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
    x_left, x_right = (
        min(dimensions) - 0.14 * span,
        max(dimensions) + 0.40 * span,
    )
    ax.set_xlim(x_left, x_right)

    floor = min(energies) if e_exact is None else min(min(energies), e_exact)
    height = max(max(energies) - floor, 1e-3)
    ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)

    if e_exact is not None:
        ax.axhline(
            e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
        )
        label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
        ax.annotate(
            f"{label}   {e_exact:.3f} MeV".replace("-", "\u2212"),
            xy=(x_left, e_exact),
            xytext=(3, 5),
            textcoords="offset points",
            ha="left",
            va="bottom",
            color=MUTED,
            fontsize=9,
        )

    # the reference determinant is far off this scale; state it rather than plotting it
    ax.annotate(
        f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
        + f"   ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
            "-", "\u2212"
        ),
        xy=(x_right, max(energies) + 0.42 * height),
        xytext=(-3, -12),
        textcoords="offset points",
        ha="right",
        va="top",
        color=MUTED,
        fontsize=8.5,
    )

    if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
        right = ax.twinx()
        low, high = ax.get_ylim()

        def to_percent(e):
            return 100 * (e - e_ref) / (e_exact - e_ref)

        right.set_ylim(to_percent(low), to_percent(high))
        right.set_ylabel("correlation energy recovered (%)", color=MUTED)
        right.tick_params(colors=MUTED)
        for side in ("top", "left"):
            right.spines[side].set_visible(False)
        right.spines["right"].set_color(MUTED)
        right.spines["bottom"].set_color(MUTED)

    ax.set_xlabel("subspace dimension", color=MUTED)
    ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
    ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
    fig.tight_layout()
    return fig

convergence_plot(
    result_sd["history"],
    E_REF_SD,
    E_EXACT_SD,
    f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    full_dim=len(basis_exact_sd),
)
plt.show()

Exemplo de hardware em larga escala

Escalar muda apenas as entradas, então o próximo passo é combinar as quatro etapas em uma única função e executá-la duas vezes, ambas em um registrador de 40 qubits na camada $pf$ acima de um núcleo de $^{40}\mathrm{Ca}$ com a interação GXPF1 [3].

As duas execuções ilustram diferentes aspectos do escalonamento:

• $^{44}\mathrm{Ti}$, dois prótons de valência e dois nêutrons de valência, tem uma base de 4.000 determinantes. O registrador tem 40 qubits, mas o problema ainda é pequeno o suficiente para diagonalizar exatamente em um laptop, então você pode comparar o resultado do hardware com uma referência exata após aumentar o tamanho do registrador.

• $^{48}\mathrm{Cr}$, quatro prótons de valência e quatro nêutrons de valência, tem 1.963.461 determinantes permitidos por simetria nos mesmos 40 qubits. O resolvedor denso do tutorial não consegue diagonalizar esse espaço completo, então a execução retorna um limite superior rigoroso e o determinante de referência sobre o qual ele melhora.

Observe duas quantidades ao longo das duas execuções. A fração do pool que cabe dentro do orçamento fixo de portas diminui à medida que o pool cresce, e pack_ensemble relata quanto é incluído. O subespaço deixa de ser limitado pela amostragem e passa a ser limitado por MAX_DIMENSION, a maior matriz que o resolvedor clássico denso aqui constrói. Nessa escala, um cálculo de produção usaria um resolvedor de interação de configuração selecionada (selected-CI).

Combine as etapas 1–4

A função a seguir chama as mesmas etapas do passo a passo, na mesma ordem.

def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
    """The whole workflow for one nucleus.  Returns a record of every stage."""
    # -------------------------Step 1-------------------------
    ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
    sp = m_scheme_states(ms)
    inter = Interaction(ms, sp)
    if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
        raise ValueError(
            f"{name}: post-selection needs equal proton and neutron state counts"
        )
    reference = reference_determinant(sp, inter, n_protons, n_neutrons)
    e_ref = matrix_element(inter, reference, reference)

    raw = excitation_pool(sp, reference)
    ranked = rank_pool(
        inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
    )
    print(
        f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
    )
    print(
        f"  2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
        f"reference energy {e_ref:.6f} MeV"
    )

    # -------------------------Step 2-------------------------
    costs = excitation_costs(len(sp), ranked, costing_manager)
    circuits, bins, isa = pack_to_budget(
        len(sp),
        reference,
        ranked,
        costs,
        DEPTH_BUDGET,
        N_CIRCUITS,
        pass_manager,
    )
    packed = sum(len(b) for b in bins)
    worst = max(two_qubit_depth(c) for c in isa)
    worst_count = max(two_qubit_count(c) for c in isa)
    print(
        f"  packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
        f"{worst}, {worst_count} two-qubit gates"
    )

    # -------------------------Step 3-------------------------
    # a unique tag per run, so the jobs are findable later
    bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
    matrix, probabilities, shots = pool_samples(bit_arrays, sp)
    survival = float(
        probabilities[
            (matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
            & (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
        ].sum()
    )
    print(
        f"  {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
        f"{survival:.1%} of shots with the right nucleon numbers"
    )
    if survival == 0.0:
        raise RuntimeError(
            f"{name}: no shot carried the right nucleon numbers"
        )

    # -------------------------Step 4-------------------------
    result = recovery_loop(
        inter,
        sp,
        matrix,
        probabilities,
        reference,
        n_protons,
        n_neutrons,
        max_iterations=4,
        max_dimension=MAX_DIMENSION,
        seed=42,
    )
    energy = result["energy"]

    full_dim = count_basis(sp, n_protons, n_neutrons)  # cheap, even when huge
    e_exact = None
    if exact:
        full = full_basis(sp, n_protons, n_neutrons)
        if len(full) != full_dim:
            raise AssertionError(
                f"{name}: counted {full_dim} determinants but enumerated "
                f"{len(full)}"
            )
        e_exact, _ = ground_state(inter, full)

    print(f"  reference {e_ref:11.6f} MeV     pooled SQD {energy:11.6f} MeV")
    if e_exact is not None:
        print(
            f"  exact     {e_exact:11.6f} MeV  (dimension {full_dim})  ->  "
            f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
        )
        if energy < e_exact - 1e-7:
            raise AssertionError(
                f"{name}: pooled SQD bound is below the exact energy"
            )
    else:
        print(
            f"  no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
        )
        print(
            f"  the bound captures {energy - e_ref:.6f} MeV of correlation energy"
        )
    print()

    return dict(
        name=name,
        qubits=len(sp),
        pool=len(ranked),
        packed=packed,
        two_qubit=worst,
        two_qubit_gates=worst_count,
        shots=shots,
        distinct=len(matrix),
        survival=survival,
        dimension=len(result["basis"]),
        full_dim=full_dim,
        e_ref=e_ref,
        e_sqd=energy,
        e_exact=e_exact,
        history=result["history"],
        # the subspace and its eigenvector cannot be reconstructed from the summary --
        # they depend on the sampled shots -- so keep them for the scaling analysis
        interaction=inter,
        states=sp,
        reference=reference,
        ranked=ranked,
        basis=result["basis"],
        vector=result["vector"],
    )

pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}

small_scale = dict(
    name="20Ne",
    qubits=len(sp_sd),
    pool=len(ranked_sd),
    packed=PACKED_SD,
    two_qubit=worst_sd,
    two_qubit_gates=worst_count_sd,
    shots=shots_sd,
    distinct=len(matrix_sd),
    survival=shot_survival_sd,
    dimension=len(result_sd["basis"]),
    full_dim=len(basis_exact_sd),
    e_ref=E_REF_SD,
    e_sqd=E_SQD_SD,
    e_exact=E_EXACT_SD,
    history=result_sd["history"],
    interaction=inter_sd,
    states=sp_sd,
    reference=occ_sd,
    ranked=ranked_sd,
    basis=result_sd["basis"],
    vector=result_sd["vector"],
)

$^{44}\mathrm{Ti}$: o mesmo fluxo de trabalho em um registrador de 40 qubits

A camada $pf$ acima de $^{40}\mathrm{Ca}$ tem quatro orbitais por espécie e 20 subestados magnéticos cada, então o registrador tem 40 qubits. Dois prótons de valência e dois nêutrons de valência formam $^{44}\mathrm{Ti}$, com 4.000 determinantes permitidos por simetria — cerca de seis vezes a base de $^{20}\mathrm{Ne}$, usando 40 qubits em vez de 24.

Este é o maior dos dois exemplos que o notebook pode resolver exatamente, então você pode comparar o resultado do hardware com uma referência exata.

large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)

44Ti: 40 qubits, 2p + 2n, A = 44
  2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
  packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
  iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  reference  -44.309387 MeV     pooled SQD  -47.876666 MeV
  exact      -47.876666 MeV  (dimension 4000)  ->  100.0% of the correlation energy

$^{48}\mathrm{Cr}$: além da capacidade de diagonalização exata do tutorial

Adicionar dois prótons e dois nêutrons usa o mesmo registrador de 40 qubits (4, 4 para $^{48}\mathrm{Cr}$) e aumenta o tamanho da base por um fator de cerca de 491, para 1.963.461 determinantes permitidos por simetria. Essa matriz está muito além de qualquer coisa que este tutorial construirá, então exact=False: não há energia de referência exata, apenas o limite variacional e o determinante de referência sobre o qual ele melhora.

Duas coisas mudam nessa escala, e ambas são visíveis na impressão. O pool cresce para várias centenas de excitações permitidas, então o orçamento fixo de portas agora cobre uma minoria dele, em vez de todo ele. Além disso, o subespaço de produtos que as amostras abrangem é maior que MAX_DIMENSION, então o resolvedor denso o trunca por peso amostrado. O limite permanece rigoroso, mas pode ser menos preciso do que um limite calculado a partir de todas as configurações amostradas. Um cálculo de produção manteria as amostras e usaria um resolvedor que suporta um subespaço maior.

large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)

48Cr: 40 qubits, 4p + 4n, A = 48
  2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
  packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  reference  -93.041237 MeV     pooled SQD  -96.481598 MeV
  no exact reference: the symmetry-allowed basis is 1,963,461 determinants
  the bound captures -3.440361 MeV of correlation energy

Avalie um resultado sem uma referência exata

A execução de $^{48}\mathrm{Cr}$ não tem referência exata dentro deste tutorial. Use as amostras existentes para avaliar a convergência e comparar com a linha de base de seleção clássica, sem tempo adicional de QPU ou diagonalização do espaço completo.

Está convergido? Reordene os determinantes retidos por seu peso no autovetor convergido e os subespaços se tornam aninhados, então diagonalizar o bloco principal $d \times d$ para uma escada de $d$ rastreia o declínio do limite ao longo de duas décadas de tamanho de subespaço. Se ele ainda estiver caindo acentuadamente no maior $d$, o limite de dimensão do resolvedor clássico é a restrição limitante e MAX_DIMENSION é o parâmetro a aumentar. Se ele se estabilizou, adicionar mais dos determinantes retidos oferece pouca melhoria; mais progresso pode exigir a amostragem de configurações adicionais. O Hamiltoniano é construído uma vez em tamanho completo e cada degrau é um bloco principal dele, então toda a varredura custa uma construção de matriz em vez de uma por degrau.

Como a amostragem quântica se compara à seleção clássica? Compare com um subespaço do mesmo tamanho escolhido pelo procedimento de seleção clássica: pegue o pool classificado por teoria de perturbação em ordem de pontuação, aumente o subespaço de produtos até a mesma dimensão e diagonalize isso em vez disso. Ambas as curvas são limites superiores rigorosos sobre o mesmo Hamiltoniano, então aquela que fica mais baixa em dimensão igual escolheu os melhores determinantes. Essa comparação decide se a amostragem de hardware melhora a estimativa de energia em relação a essa linha de base clássica.

Esse subespaço não é selecionado para estados excitados. A recuperação de configuração direciona o subespaço usando ocupações do estado fundamental, então os autovalores mais altos estão muito mais longe da convergência do que o mais baixo, e a primeira energia de excitação sai bem acima do $2^+$ medido. Alcançar estados excitados adequadamente requer um subespaço selecionado para eles.

def subspace_scaling(
    inter, basis, vector, points=18, smallest=32, largest=None
):
    """Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.

    Reordering the basis by descending weight in the converged eigenvector makes every subspace in
    the ladder a subset of the next, so the energies fall monotonically and each one is a valid
    variational bound.  H is built once at full size; each rung is a principal block.
    """
    order = np.argsort(-(np.abs(vector) ** 2))
    ordered = [basis[i] for i in order]
    weights = (np.abs(vector) ** 2)[order]
    if (
        largest is not None
    ):  # cap the ladder so two subspaces end at a common dimension
        ordered, weights = ordered[:largest], weights[:largest]
    H = subspace_hamiltonian(inter, ordered)
    dimensions = np.unique(
        np.geomspace(smallest, len(ordered), points).astype(int)
    )
    rows = [
        (
            int(d),
            float(
                eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
            ),
        )
        for d in dimensions
    ]
    return rows, np.cumsum(weights)

def classical_selection(
    inter, sp, reference, ranked, target, n_protons, n_neutrons
):
    """The subspace classical perturbative ranking would pick, grown to `target` dimension.

    Same product construction as the sampled subspace, and the same truncation discipline -- half
    configurations are offered to `grow_subspace` in order of importance and it takes as many as
    fit.  The only difference from the sampled path is where the ordering comes from: PT2 score
    here, measured sampling weight there.  So the comparison isolates *which determinants got
    chosen* and nothing else.

    Truncating by any other rule would not be a fair baseline.  Slicing an arbitrarily ordered
    list, for instance, keeps determinants by accident rather than by importance and makes the
    classical subspace look worse than classical selection really is.
    """
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)
    reached = {reference}
    proton_order, neutron_order = [p_ref], [n_ref]
    seen_p, seen_n = {p_ref}, {n_ref}
    product_budget = 4 * target

    for op, _, _ in ranked:  # ranked is already in descending PT2 score
        h1, h2, v1, v2 = op
        fresh = {
            tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
            for d in reached
            if {h1, h2} <= set(d) and not {v1, v2} & set(d)
        }
        reached |= fresh
        for det in fresh:  # first appearance fixes a half's rank
            half_p = tuple(i for i in det if sp[i].tz == -1)
            half_n = tuple(i for i in det if sp[i].tz == +1)
            if half_p not in seen_p:
                seen_p.add(half_p)
                proton_order.append(half_p)
            if half_n not in seen_n:
                seen_n.add(half_n)
                neutron_order.append(half_n)
        if len(proton_order) * len(neutron_order) > product_budget:
            # Half-configuration products over-count the subspace, because only the
            # symmetry-allowed ones survive `product_subspace`.  Stopping on the product
            # count alone can therefore leave the basis far short of `target`, so check
            # the dimension actually realized and widen the budget if it falls short.
            trial, _, _ = grow_subspace(
                sp,
                [p_ref],
                [n_ref],
                proton_order,
                neutron_order,
                n_protons,
                n_neutrons,
                max_dimension=target,
            )
            if len(trial) >= target:
                break
            product_budget *= 2

    basis, _, _ = grow_subspace(
        sp,
        [p_ref],
        [n_ref],
        proton_order,
        neutron_order,
        n_protons,
        n_neutrons,
        max_dimension=target,
    )
    return basis

run = large_scale_unverified
if "basis" not in run:
    raise RuntimeError(
        "this cell needs the subspace and eigenvector that sqd_run now returns; "
        "re-run the sqd_run definition and the 48Cr cell"
    )

print(
    f"{run['name']}: sweeping nested subspaces of the sampled basis "
    f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
    run["interaction"], run["basis"], run["vector"]
)

print(
    f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
    run["interaction"],
    run["states"],
    run["reference"],
    run["ranked"],
    run["dimension"],
    4,
    4,
)
# Both subspaces must be scored at the same dimension.  Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
    sampled_rows, _ = subspace_scaling(
        run["interaction"], run["basis"], run["vector"], largest=common_dim
    )
classical_rows, _ = subspace_scaling(
    run["interaction"],
    classical_basis,
    ground_state(run["interaction"], classical_basis)[1],
    largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
    raise RuntimeError(
        f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
        f"classical {classical_rows[-1][0]}"
    )

advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
    e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    print(
        f"  {fraction:.0%} of the eigenvector norm sits on {count} determinants "
        f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
    )
print(
    f"  bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
    f"over the last doubling of dimension"
)
print(
    f"  sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
    f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
    f"{classical_rows[-1][0]:,}"
)
print(
    f"  -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)

48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
  90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
  99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
  bound still falling -15.6 keV over the last doubling of dimension
  sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
  -> the sampled subspace is 1167 keV lower

fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)

# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
    [d for d, _ in sampled_rows],
    [e for _, e in sampled_rows],
    "-o",
    color=SERIES,
    linewidth=2,
    markersize=5,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=4,
    label="sampled on the QPU",
)
ax.plot(
    [d for d, _ in classical_rows],
    [e for _, e in classical_rows],
    "--s",
    color=MUTED,
    linewidth=1.6,
    markersize=4,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=3,
    label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
    f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
    xy=(sampled_rows[-1][0], run["e_ref"]),
    xytext=(-2, 4),
    textcoords="offset points",
    ha="right",
    va="bottom",
    color=MUTED,
    fontsize=8,
)

# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
    [edge, edge],
    [classical_rows[-1][1], sampled_rows[-1][1]],
    "-",
    color=SERIES,
    linewidth=1.0,
    alpha=0.7,
    zorder=2,
)
ax.annotate(
    f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
    xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
    xytext=(-8, 0),
    textcoords="offset points",
    ha="right",
    va="center",
    color=SERIES,
    fontsize=8.5,
)

ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
    f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
    text.set_color(MUTED)

# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
    ax.annotate(
        f"{fraction:.0%} of the norm\non {count} determinants",
        xy=(count, label_y),
        xytext=(7, 0),
        textcoords="offset points",
        ha="left",
        va="center",
        color=MUTED,
        fontsize=8.5,
    )
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
    f"Sparsity: {run['full_dim']:,} determinants in the sector",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)

for ax in axes:
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED, labelsize=8.5)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

Compare as três execuções

Energias absolutas não são comparáveis entre diferentes núcleos e diferentes interações, então concentre-se na fração da energia de correlação recuperada entre as execuções, onde uma referência exata está disponível. Também compare a profundidade do circuito e a fração de shots descartados.

runs = [small_scale, large_scale_verified, large_scale_unverified]

print(
    f"{'run':>6}  {'qubits':>6}  {'pool':>9}  {'2q depth':>8}  {'2q gates':>8}  "
    f"{'shots kept':>10}  {'dim':>6}  {'of':>9}  {'% corr':>7}"
)
for r in runs:
    fraction = (
        "--"
        if r["e_exact"] is None
        else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
    )
    coverage = "{}/{}".format(r["packed"], r["pool"])
    print(
        f"{r['name']:>6}  {r['qubits']:>6}  {coverage:>9}  "
        f"{r['two_qubit']:>8}  {r['two_qubit_gates']:>8}  {r['survival']:>9.1%}  "
        f"{r['dimension']:>6}  {(r['full_dim'] or 0):>9,}  {fraction:>7}"
    )

print()
for r in runs:
    exact = (
        f"exact {r['e_exact']:11.6f}"
        if r["e_exact"] is not None
        else "exact  unavailable"
    )
    print(
        f"{r['name']:>6}   reference {r['e_ref']:11.6f}   pooled SQD {r['e_sqd']:11.6f}   {exact} MeV"
    )

run  qubits       pool  2q depth  2q gates  shots kept     dim         of   % corr
  20Ne      24      78/78       228       234      31.5%     640        640   100.0%
  44Ti      40     96/174       272       285      18.6%    4000      4,000   100.0%
  48Cr      40     96/582       224       279      18.6%    3977  1,963,461       --

  20Ne   reference  -29.765549   pooled SQD  -40.472331   exact  -40.472331 MeV
  44Ti   reference  -44.309387   pooled SQD  -47.876666   exact  -47.876666 MeV
  48Cr   reference  -93.041237   pooled SQD  -96.481598   exact  unavailable MeV

# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]

fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
    f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
    for r in scored
]
fractions = [
    100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
    for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
    labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
    ax.annotate(
        f"{fraction:.1f}%",
        xy=(bar.get_x() + bar.get_width() / 2, fraction),
        xytext=(0, 5),
        textcoords="offset points",
        ha="center",
        va="bottom",
        color=INK,
        fontsize=10,
    )
    ax.annotate(
        f"dim {r['dimension']:,}",
        xy=(bar.get_x() + bar.get_width() / 2, 3),
        ha="center",
        va="bottom",
        color=SURFACE,
        fontsize=8.5,
    )
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
    "exact diagonalization",
    xy=(-0.45, 100),
    xytext=(0, 4),
    textcoords="offset points",
    ha="left",
    va="bottom",
    color=MUTED,
    fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
    f"Where the exact answer is known ({backend.name})",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
    ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
    ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
    large_scale_unverified["history"],
    large_scale_unverified["e_ref"],
    None,
    f"{pretty[large_scale_unverified['name']]}: "
    f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    colour=DEEP,
)
plt.show()

Resumo

Um fluxo de trabalho, inalterado exceto por suas entradas, foi executado em uma QPU em três tamanhos de problema: um problema de 24 qubits que você pode verificar exatamente, um problema de 40 qubits que você ainda pode verificar exatamente, e um problema de 40 qubits com quase dois milhões de estados de base além da capacidade de diagonalização exata deste tutorial.

As três execuções ilustram os seguintes pontos:

• A etapa quântica só precisa propor determinantes. O circuito é fixo, semeado a partir da teoria de perturbação de segunda ordem, e nunca é otimizado. Nada no fluxo de trabalho precisa que suas amplitudes sejam precisas, apenas que seu suporte seja útil. A diagonalização clássica no subespaço selecionado fornece um limite superior variacional, embora o limite varie com as configurações amostradas.

• Excitações de qubit reduzem a profundidade do circuito. Como apenas o suporte importa, os blocos de excitação fermiônica podem ser substituídos por excitações de qubit, cujo custo não cresce com a distância entre os orbitais que conectam. A Etapa 2 mediu a economia no backend real, que é a diferença entre um circuito que cabe confortavelmente dentro da coerência e um que não cabe.

• A recuperação de configuração reutiliza amostras ruidosas. Cada shot com o número errado de prótons ou nêutrons é reparado contra a estimativa de ocupação atual em vez de ser descartado, e cada meia-configuração reparada pode adicionar configurações ao subespaço. Ampliar um subespaço variacional não pode aumentar seu menor autovalor. Este tutorial demonstra a recuperação de configuração usando amostras de hardware.

• A restrição limitante muda à medida que você escala. Em 24 qubits, o ansatz conseguia alcançar a resposta exata, e apenas a amostragem estava no caminho. Em 40 qubits com quatro núcleons de valência por espécie, o orçamento de portas cobre uma minoria do pool e o resolvedor clássico denso limita o subespaço. Saber qual dos três está limitando você é a habilidade prática que este fluxo de trabalho ensina.

Próximos passos

Recomendações

Explore estes recursos relacionados:

• Diagonalização quântica baseada em amostras de um Hamiltoniano de química: o mesmo algoritmo aplicado à estrutura eletrônica, usando o resolvedor selected-CI do addon SQD.

• Documentação do addon SQD: utilitários de pós-seleção, subamostragem e recuperação de configuração.

• Algoritmos de diagonalização quântica: um curso completo sobre diagonalização de subespaço, incluindo variantes de Krylov.

• Introdução à transpilação: as opções do pass manager que importam quando um circuito é dominado por portas de dois qubits.

• Modos de execução: explore o modo batch para agendar jobs independentes.

Extensões a considerar

• Substitua o resolvedor denso. MAX_DIMENSION é o teto para tudo na escala de $^{48}\mathrm{Cr}$, e np.linalg.eigh em uma matriz densa é o motivo. Construir o mesmo Hamiltoniano projetado como uma matriz esparsa e usar um autossolucionador iterativo como o scipy.sparse.linalg.eigsh, ou um resolvedor de Davidson ou selected-CI projetado para interações nucleares de dois corpos, poderia suportar subespaços maiores. O limite prático depende da esparsidade da matriz, da memória disponível e da convergência do resolvedor, e este tutorial não faz benchmark dessa extensão. O qiskit_addon_sqd.fermion.solve_sci do addon SQD não é um substituto direto: ele envolve um resolvedor de estrutura eletrônica e espera integrais de um e dois corpos nessa forma, então a estrutura de produto compartilhada próton $\times$ nêutron não é suficiente por si só. Usá-lo significaria mapear a interação do modelo de camadas da Equação (1) para essas integrais e validar o resultado em relação às energias exatas que este notebook já calcula.

• Adicione batching e subamostragem. O fluxo de trabalho publicado do pooled SQD diagonaliza várias subamostras independentes por iteração e mantém a melhor. Este tutorial usa um batch por iteração, o que é inofensivo para o limite variacional, mas não fornece a informação de variância que indica se mais shots seriam úteis.

• Estados excitados e outros setores. Os autovalores mais altos de cada Hamiltoniano de subespaço são limites superiores para estados excitados no mesmo setor de simetria, e executar com $M_J \neq 0$ alcança outros setores. A verificação de $2^+$ na Etapa 1 já é metade desse cálculo.

• Um espaço de modelo entre camadas. A paridade é automaticamente satisfeita dentro de uma única camada principal, o que explica por que ela não faz nenhum trabalho aqui. Um espaço $sd$-$pf$ mistura paridades de $\ell$, tornando a paridade uma quarta restrição genuína, uma que nem o reparo de peso de Hamming do SQD nem a construção de produtos capturariam sozinhos.

• Núcleos de massa ímpar. reference_determinant requer uma contagem de valência par em cada espécie, porque um preenchimento pareado com reversão temporal é o que força $M_J = 0$. Um núcleo ímpar precisa de um alvo de $M_J$ semi-inteiro e uma referência não pareada.

Apêndice

Esta seção explica o raciocínio por trás dos auxiliares introduzidos na seção Configuração.

Por que o reescalonamento de dependência de massa não é opcional

Interações empíricas de modelo de camadas são ajustadas em uma massa e aplicadas em uma cadeia de isótopos, com os elementos de matriz de dois corpos escalados como $(A/A_{\mathrm{ref}})^{p}$. Ambos os arquivos de interação carregam $p = -0.3$, com $A_{\mathrm{ref}} = 18$ para a família USD e $42$ para GXPF1. Na linha de cabeçalho de dois corpos de um arquivo .snt, esses dois números ocupam onde uma frequência de oscilador e uma energia de núcleo plausivelmente estariam, o que os torna fáceis de interpretar incorretamente; ler o expoente como uma energia de núcleo constante adiciona um deslocamento espúrio a cada elemento diagonal e descarta o reescalonamento, alterando a energia de correlação em alguns por cento. A verificação de simetria na Etapa 1 não verifica por si só a escala de energia. Comparar a energia de excitação $2^+$, medida em MeV, com o experimento fornece uma verificação adicional do reescalonamento dependente de massa. Uma energia de excitação é uma diferença entre níveis, então ela não detecta um deslocamento constante aplicado a todas as energias.

Por que a referência é encontrada por busca em vez de por preenchimento

A referência óbvia é o determinante que preenche as menores energias de partícula única. Ele não é o determinante de menor energia, porque a diagonal da Equação (1) inclui o termo de dois corpos $\sum_{i<j} \langle ij \| ij \rangle$, e a interação de pareamento prefere fortemente ocupar parceiros com reversão temporal $(+m_j, -m_j)$ no maior $|m_j|$ disponível. Na camada $sd$, isso é a diferença entre o par $m_j = \pm 1/2$ e o par $m_j = \pm 5/2$ de $0d_{5/2}$, e vale cerca de 1 MeV; na camada $pf$, vale mais perto de 2. Como a energia de referência define o zero da métrica de "energia de correlação recuperada", uma escolha ruim infla essa métrica e fornece um ponto de partida menos preciso.

Restringir a preenchimentos pareados torna a busca exaustiva pouco custosa, com $\binom{n_{\mathrm{pairs}}}{k}$ candidatos por espécie (no máximo alguns milhares), e garante $M_J = 0$. Em todos os casos deste tutorial que podem ser verificados contra uma enumeração completa, a busca retorna o determinante global de menor diagonal, que também é o maior componente único do estado fundamental exato.

Por que a amplitude de primeira ordem, não o ângulo exato de dois níveis

Diagonalizar o Hamiltoniano $2 \times 2$ no espaço $\{|\Phi_{\mathrm{ref}}\rangle, |\alpha\rangle\}$ fornece o ângulo de mistura $\theta_{\mathrm{exact}} = \tfrac{1}{2}\arctan(2V/\Delta)$; pode ser tentador chamar isso de a escolha correta para um par isolado de níveis. Neste ansatz, várias dezenas de blocos de excitação atuam em sequência sobre a mesma referência, então otimizar cada bloco separadamente não necessariamente otimiza o circuito composto.

O papel do circuito determina a escolha do ângulo. Como $|\tfrac{1}{2}\arctan(2x)| \le |x|$ para todo $x$ real, o ângulo exato é sempre menor em magnitude do que a amplitude de primeira ordem $t = V/\Delta$, e, portanto, sempre deixa mais amplitude no determinante de referência. Um circuito que mantém mais amplitude na referência retorna a referência com mais frequência e determinantes excitados distintos com menos frequência. Para o pooled SQD, a saída útil de um shot é um determinante que a etapa clássica ainda não viu, o que motiva o uso do ângulo maior neste tutorial. Nenhum dos ângulos precisa ser preciso, porque a diagonalização clássica descarta inteiramente as amplitudes do circuito e deriva as suas próprias.

Por que o pooled SQD pode usar excitações de qubit

A excitação fermiônica $T = a_{v_1}^\dagger a_{v_2}^\dagger a_{h_2} a_{h_1}$ mapeia sob Jordan-Wigner para oito cadeias de Pauli, cada uma carregando operadores $Z$ em todo qubit entre os índices mais externos. Essas cadeias codificam o sinal fermiônico, e seu custo cresce com a extensão, que para uma excitação próton-nêutron é o registrador inteiro.

Excluí-las fornece o operador de excitação de qubit de Yordanov et al. [5]. É um operador diferente: o estado que ele prepara difere do fermiônico nos sinais de suas amplitudes, e as duas distribuições de amostragem podem diferir substancialmente. O que não muda é quais determinantes têm amplitude não nula, porque cada bloco ainda gira dentro do mesmo espaço bidimensional $\{|d\rangle, |d'\rangle\}$ para cada determinante $d$ sobre o qual atua, e ele ainda conserva exatamente ambos os números de núcleons, $M_J$ e a paridade. O conjunto alcançável de determinantes é, portanto, idêntico, e o conjunto alcançável é a única coisa que o pooled SQD usa; a diagonalização clássica atribui suas próprias amplitudes de qualquer forma. A Etapa 2 verifica a afirmação de suporte idêntico em um operador real do pool e mede o que a substituição economiza.

A limitação é que os pesos de amostragem diferem, então as duas construções não descobrirão determinantes na mesma ordem em uma contagem finita de shots. Como a classificação que decide quais excitações entram nos circuitos é clássica e inalterada, e a etapa clássica repondera tudo de qualquer forma, a diferença nos pesos de amostragem é uma troca por profundidade de circuito reduzida.

Por que $M_J$ pertence à etapa de produto

A pós-seleção e a recuperação de configuração atuam ambas sobre pesos de Hamming: o número de prótons em uma metade do registrador, e o número de nêutrons na outra. $M_J = M_p + M_n$ não tem essa forma. É uma propriedade de uma configuração de prótons emparelhada com uma configuração de nêutrons. Um shot cuja metade de prótons e metade de nêutrons carregam cada uma o número correto de núcleons contém duas meias-configurações utilizáveis mesmo quando seus valores de $M_J$ não se cancelam, porque a metade de prótons em $M_p = +1$ é perfeitamente boa uma vez emparelhada com uma metade de nêutrons em $M_n = -1$. Filtrar shots inteiros pelo $M_J$ total descarta ambas as metades, e impor $M_J$ aos produtos recombinados as mantém. O mesmo argumento explica por que recover_configurations não precisa de nenhuma noção de $M_J$ para ser útil neste caso.

Referências

1. J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068

2. B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). The embedded usda.snt file carries the USDA parameters as tabulated by W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008).

3. M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).

4. B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).

5. Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).

6. National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Fonte das energias de excitação $2^+$ medidas citadas na Etapa 1.
