Diagonalização quântica de Krylov baseada em amostras de um modelo de rede fermiônica

Estimativa de uso: Nove segundos em um processador Heron r2 (OBSERVAÇÃO: Esta é apenas uma estimativa. Seu tempo de execução pode variar.)

Contexto

Este tutorial mostra como usar a diagonalização quântica baseada em amostras (SQD) para estimar a energia do estado fundamental de um modelo de rede fermiônica. Especificamente, estudamos o modelo de Anderson de impureza única (SIAM) unidimensional, que é usado para descrever impurezas magnéticas incorporadas em metais.

Este tutorial segue um fluxo de trabalho semelhante ao tutorial relacionado Diagonalização quântica baseada em amostras de um Hamiltoniano de química. No entanto, uma diferença fundamental está em como os circuitos quânticos são construídos. O outro tutorial usa um ansatz variacional heurístico, que é atraente para Hamiltonianos de química com potencialmente milhões de termos de interação. Por outro lado, este tutorial usa circuitos que aproximam a evolução temporal pelo Hamiltoniano. Tais circuitos podem ser profundos, o que torna esta abordagem melhor para aplicações em modelos de rede. Os vetores de estado preparados por esses circuitos formam a base para um subespaço de Krylov, e como resultado, o algoritmo comprovadamente converge de forma eficiente para o estado fundamental, sob suposições adequadas.

A abordagem usada neste tutorial pode ser vista como uma combinação das técnicas usadas em SQD e diagonalização quântica de Krylov (KQD). A abordagem combinada às vezes é chamada de diagonalização quântica de Krylov baseada em amostras (SQKD). Consulte Diagonalização quântica de Krylov de Hamiltonianos de rede para um tutorial sobre o método KQD.

Este tutorial é baseado no trabalho "Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization", que pode ser consultado para mais detalhes.

Modelo de Anderson de impureza única (SIAM)

O Hamiltoniano SIAM unidimensional é uma soma de três termos:

$$H = H_{\textrm{imp}}+ H_\textrm{bath} + H_\textrm{hyb},$$

onde

$$\begin{align*} H_\textrm{imp} &= \varepsilon \left( \hat{n}_{d\uparrow} + \hat{n}_{d\downarrow} \right) + U \hat{n}_{d\uparrow}\hat{n}_{d\downarrow}, \\ H_\textrm{bath} &= -t \sum_{\substack{\mathbf{j} = 0\\ \sigma\in \{\uparrow, \downarrow\}}}^{L-1} \left(\hat{c}^\dagger_{\mathbf{j}, \sigma}\hat{c}_{\mathbf{j}+1, \sigma} + \hat{c}^\dagger_{\mathbf{j}+1, \sigma}\hat{c}_{\mathbf{j}, \sigma} \right), \\ H_\textrm{hyb} &= V\sum_{\sigma \in \{\uparrow, \downarrow \}} \left(\hat{d}^\dagger_\sigma \hat{c}_{0, \sigma} + \hat{c}^\dagger_{0, \sigma} \hat{d}_{\sigma} \right). \end{align*}$$

Aqui, $c^\dagger_{\mathbf{j},\sigma}/c_{\mathbf{j},\sigma}$ são os operadores fermiônicos de criação/aniquilação para o $\mathbf{j}^{\textrm{ésimo}}$ sítio de banho com spin $\sigma$, $\hat{d}^\dagger_{\sigma}/\hat{d}_{\sigma}$ são operadores de criação/aniquilação para o modo de impureza, e $\hat{n}_{d\sigma} = \hat{d}^\dagger_{\sigma} \hat{d}_{\sigma}$. $t$, $U$, e $V$ são números reais descrevendo as interações de hopping, on-site e hibridização, e $\varepsilon$ é um número real especificando o potencial químico.

Note que o Hamiltoniano é uma instância específica do Hamiltoniano genérico de elétrons em interação,

$$\begin{align*} H &= \sum_{\substack{p, q \\ \sigma}} h_{pq} \hat{a}^\dagger_{p\sigma} \hat{a}_{q\sigma} + \sum_{\substack{p, q, r, s \\ \sigma \tau}} \frac{h_{pqrs}}{2} \hat{a}^\dagger_{p\sigma} \hat{a}^\dagger_{q\tau} \hat{a}_{s\tau} \hat{a}_{r\sigma} \\ &= H_1 + H_2, \end{align*}$$

onde $H_1$ consiste em termos de um corpo, que são quadráticos nos operadores fermiônicos de criação e aniquilação, e $H_2$ consiste em termos de dois corpos, que são quárticos. Para o SIAM,

$$H_2 = U \hat{n}_{d\uparrow}\hat{n}_{d\downarrow}$$

e $H_1$ contém o restante dos termos no Hamiltoniano. Para representar o Hamiltoniano programaticamente, armazenamos a matriz $h_{pq}$ e o tensor $h_{pqrs}$.

Bases de posição e momento

Devido à simetria translacional aproximada em $H_\textrm{bath}$, não esperamos que o estado fundamental seja esparso na base de posição (a base orbital na qual o Hamiltoniano é especificado acima). O desempenho do SQD é garantido apenas se o estado fundamental for esparso, isto é, tem peso significativo em apenas um pequeno número de estados da base computacional. Para melhorar a esparsidade do estado fundamental, realizamos a simulação na base orbital na qual $H_\textrm{bath}$ é diagonal. Chamamos essa base de base de momento. Como $H_\textrm{bath}$ é um Hamiltoniano fermiônico quadrático, ele pode ser eficientemente diagonalizado por uma rotação orbital.

Evolução temporal aproximada pelo Hamiltoniano

Para aproximar a evolução temporal pelo Hamiltoniano, usamos uma decomposição de Trotter-Suzuki de segunda ordem,

$$e^{-i \Delta t H} \approx e^{-i\frac{\Delta t}{2} H_2} e^{-i\Delta t H_1} e^{-i\frac{\Delta t}{2} H_2}.$$

Sob a transformação de Jordan-Wigner, a evolução temporal por $H_2$ equivale a um único portão CPhase entre os orbitais de spin para cima e spin para baixo no sítio de impureza. Como $H_1$ é um Hamiltoniano fermiônico quadrático, a evolução temporal por $H_1$ equivale a uma rotação orbital.

Os estados da base de Krylov $\{ |\psi_k\rangle \}_{k=0}^{D-1}$, onde $D$ é a dimensão do subespaço de Krylov, são formados pela aplicação repetida de um único passo de Trotter, então

$$|\psi_k\rangle \approx \left[e^{-i\frac{\Delta t}{2} H_2} e^{-i\Delta t H_1} e^{-i\frac{\Delta t}{2} H_2} \right]^k\ket{\psi_0}.$$

No seguinte fluxo de trabalho baseado em SQD, faremos amostragens deste conjunto de circuitos e pós-processaremos o conjunto combinado de bitstrings com SQD. Esta abordagem contrasta com a usada no tutorial relacionado Diagonalização quântica baseada em amostras de um Hamiltoniano de química, onde amostras foram extraídas de um único circuito variacional heurístico.

Requisitos

Antes de iniciar este tutorial, certifique-se de ter o seguinte instalado:

• Qiskit SDK v1.0 ou posterior, com suporte para visualização
• Qiskit Runtime v0.22 ou posterior (pip install qiskit-ibm-runtime)
• SQD Qiskit addon v0.11 ou posterior (pip install qiskit-addon-sqd)
• ffsim (pip install ffsim)

Passo 1: Mapear o problema para um circuito quântico

Primeiro, geramos o Hamiltoniano SIAM na base de posição. O Hamiltoniano é representado pela matriz $h_{pq}$ e pelo tensor $h_{pqrs}$. Então, o rotacionamos para a base de momento. Na base de posição, colocamos a impureza no primeiro sítio. No entanto, quando rotacionamos para a base de momento, movemos a impureza para um sítio central para facilitar interações com outros orbitais.

# Added by doQumentation — required packages for this notebook
!pip install -q ffsim matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

import numpy as np

def siam_hamiltonian(
    norb: int,
    hopping: float,
    onsite: float,
    hybridization: float,
    chemical_potential: float,
) -> tuple[np.ndarray, np.ndarray]:
    """Hamiltonian for the single-impurity Anderson model."""
    # Place the impurity on the first site
    impurity_orb = 0

    # One body matrix elements in the "position" basis
    h1e = np.zeros((norb, norb))
    np.fill_diagonal(h1e[:, 1:], -hopping)
    np.fill_diagonal(h1e[1:, :], -hopping)
    h1e[impurity_orb, impurity_orb + 1] = -hybridization
    h1e[impurity_orb + 1, impurity_orb] = -hybridization
    h1e[impurity_orb, impurity_orb] = chemical_potential

    # Two body matrix elements in the "position" basis
    h2e = np.zeros((norb, norb, norb, norb))
    h2e[impurity_orb, impurity_orb, impurity_orb, impurity_orb] = onsite

    return h1e, h2e

def momentum_basis(norb: int) -> np.ndarray:
    """Get the orbital rotation to change from the position to the momentum basis."""
    n_bath = norb - 1

    # Orbital rotation that diagonalizes the bath (non-interacting system)
    hopping_matrix = np.zeros((n_bath, n_bath))
    np.fill_diagonal(hopping_matrix[:, 1:], -1)
    np.fill_diagonal(hopping_matrix[1:, :], -1)
    _, vecs = np.linalg.eigh(hopping_matrix)

    # Expand to include impurity
    orbital_rotation = np.zeros((norb, norb))
    # Impurity is on the first site
    orbital_rotation[0, 0] = 1
    orbital_rotation[1:, 1:] = vecs

    # Move the impurity to the center
    new_index = n_bath // 2
    perm = np.r_[1 : (new_index + 1), 0, (new_index + 1) : norb]
    orbital_rotation = orbital_rotation[:, perm]

    return orbital_rotation

def rotated(
    h1e: np.ndarray, h2e: np.ndarray, orbital_rotation: np.ndarray
) -> tuple[np.ndarray, np.ndarray]:
    """Rotate the orbital basis of a Hamiltonian."""
    h1e_rotated = np.einsum(
        "ab,Aa,Bb->AB",
        h1e,
        orbital_rotation,
        orbital_rotation.conj(),
        optimize="greedy",
    )
    h2e_rotated = np.einsum(
        "abcd,Aa,Bb,Cc,Dd->ABCD",
        h2e,
        orbital_rotation,
        orbital_rotation.conj(),
        orbital_rotation,
        orbital_rotation.conj(),
        optimize="greedy",
    )
    return h1e_rotated, h2e_rotated

# Total number of spatial orbitals, including the bath sites and the impurity
# This should be an even number
norb = 20

# System is half-filled
nelec = (norb // 2, norb // 2)
# One orbital is the impurity, the rest are bath sites
n_bath = norb - 1

# Hamiltonian parameters
hybridization = 1.0
hopping = 1.0
onsite = 10.0
chemical_potential = -0.5 * onsite

# Generate Hamiltonian in position basis
h1e, h2e = siam_hamiltonian(
    norb=norb,
    hopping=hopping,
    onsite=onsite,
    hybridization=hybridization,
    chemical_potential=chemical_potential,
)

# Rotate to momentum basis
orbital_rotation = momentum_basis(norb)
h1e_momentum, h2e_momentum = rotated(h1e, h2e, orbital_rotation.T.conj())
# In the momentum basis, the impurity is placed in the center
impurity_index = n_bath // 2

Em seguida, geramos os circuitos para produzir os estados da base de Krylov. Para cada espécie de spin, o estado inicial $\ket{\psi_0}$ é dado pela superposição de todas as excitações possíveis dos três elétrons mais próximos do nível de Fermi nos 4 modos vazios mais próximos, partindo do estado $|00\cdots 0011 \cdots 11\rangle$, e realizado pela aplicação de sete XXPlusYYGates. Os estados evoluídos no tempo são produzidos por aplicações sucessivas de um passo de Trotter de segunda ordem.

Para uma descrição mais detalhada deste modelo e de como os circuitos são projetados, consulte "Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization".

from typing import Sequence

import ffsim
import scipy
from qiskit import QuantumCircuit, QuantumRegister
from qiskit.circuit import CircuitInstruction, Qubit
from qiskit.circuit.library import CPhaseGate, XGate, XXPlusYYGate

def prepare_initial_state(qubits: Sequence[Qubit], norb: int, nocc: int):
    """Prepare initial state."""
    x_gate = XGate()
    rot = XXPlusYYGate(0.5 * np.pi, -0.5 * np.pi)
    for i in range(nocc):
        yield CircuitInstruction(x_gate, [qubits[i]])
        yield CircuitInstruction(x_gate, [qubits[norb + i]])
    for i in range(3):
        for j in range(nocc - i - 1, nocc + i, 2):
            yield CircuitInstruction(rot, [qubits[j], qubits[j + 1]])
            yield CircuitInstruction(
                rot, [qubits[norb + j], qubits[norb + j + 1]]
            )
    yield CircuitInstruction(rot, [qubits[j + 1], qubits[j + 2]])
    yield CircuitInstruction(
        rot, [qubits[norb + j + 1], qubits[norb + j + 2]]
    )

def trotter_step(
    qubits: Sequence[Qubit],
    time_step: float,
    one_body_evolution: np.ndarray,
    h2e: np.ndarray,
    impurity_index: int,
    norb: int,
):
    """A Trotter step."""
    # Assume the two-body interaction is just the on-site interaction of the impurity
    onsite = h2e[
        impurity_index, impurity_index, impurity_index, impurity_index
    ]
    # Two-body evolution for half the time
    yield CircuitInstruction(
        CPhaseGate(-0.5 * time_step * onsite),
        [qubits[impurity_index], qubits[norb + impurity_index]],
    )
    # One-body evolution for the full time
    yield CircuitInstruction(
        ffsim.qiskit.OrbitalRotationJW(norb, one_body_evolution), qubits
    )
    # Two-body evolution for half the time
    yield CircuitInstruction(
        CPhaseGate(-0.5 * time_step * onsite),
        [qubits[impurity_index], qubits[norb + impurity_index]],
    )

# Time step
time_step = 0.2
# Number of Krylov basis states
krylov_dim = 8

# Initialize circuit
qubits = QuantumRegister(2 * norb, name="q")
circuit = QuantumCircuit(qubits)

# Generate initial state
for instruction in prepare_initial_state(qubits, norb=norb, nocc=norb // 2):
    circuit.append(instruction)
circuit.measure_all()

# Create list of circuits, starting with the initial state circuit
circuits = [circuit.copy()]

# Add time evolution circuits to the list
one_body_evolution = scipy.linalg.expm(-1j * time_step * h1e_momentum)
for i in range(krylov_dim - 1):
    # Remove measurements
    circuit.remove_final_measurements()
    # Append another Trotter step
    for instruction in trotter_step(
        qubits,
        time_step,
        one_body_evolution,
        h2e_momentum,
        impurity_index,
        norb,
    ):
        circuit.append(instruction)
    # Measure qubits
    circuit.measure_all()
    # Add a copy of the circuit to the list
    circuits.append(circuit.copy())

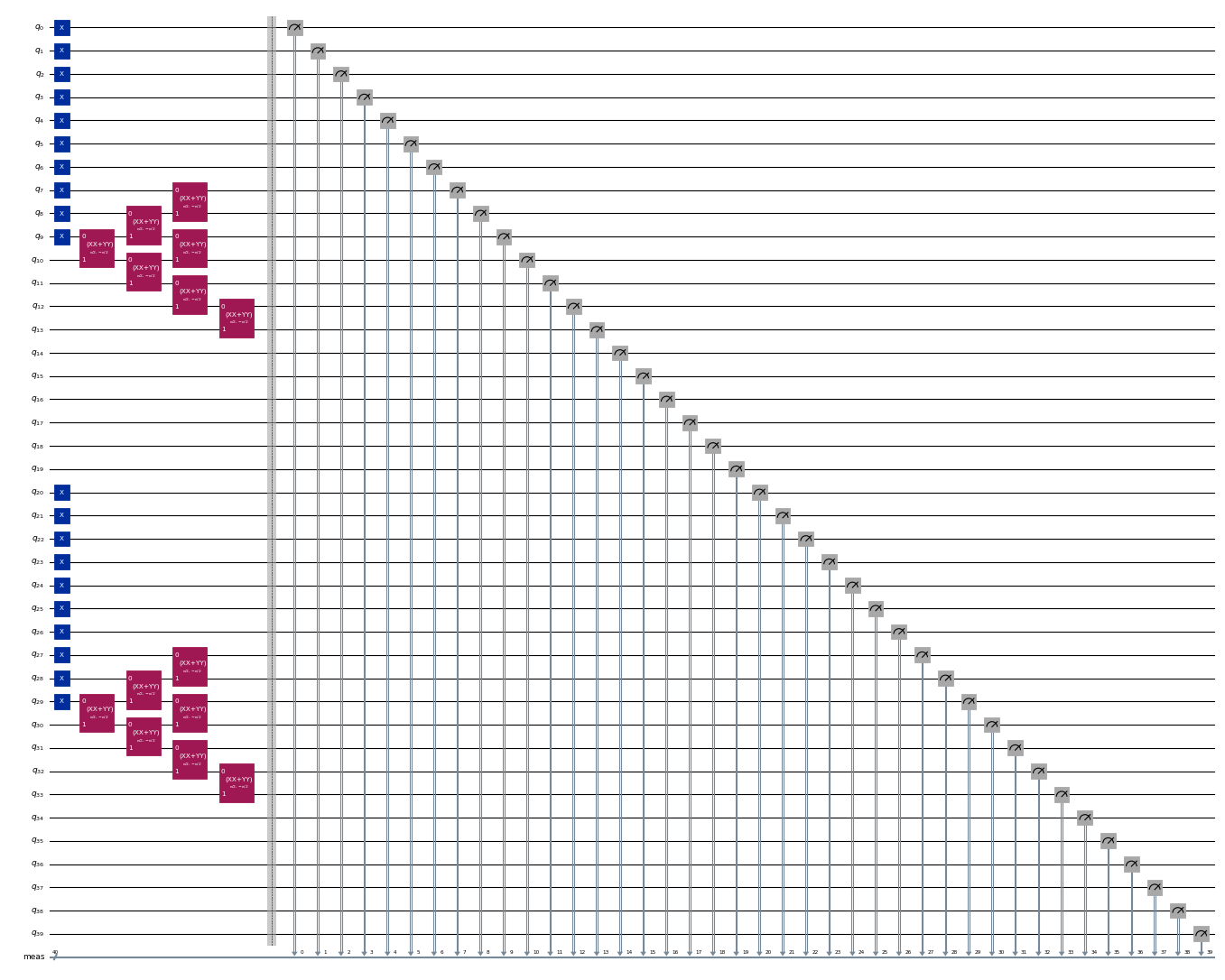

circuits[0].draw("mpl", scale=0.4, fold=-1)

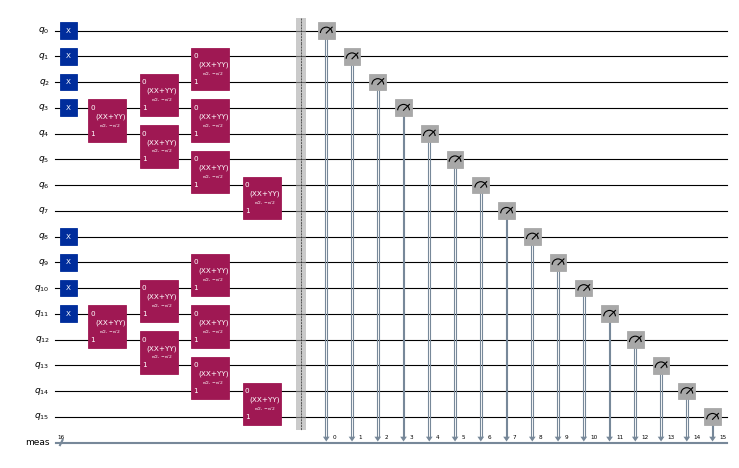

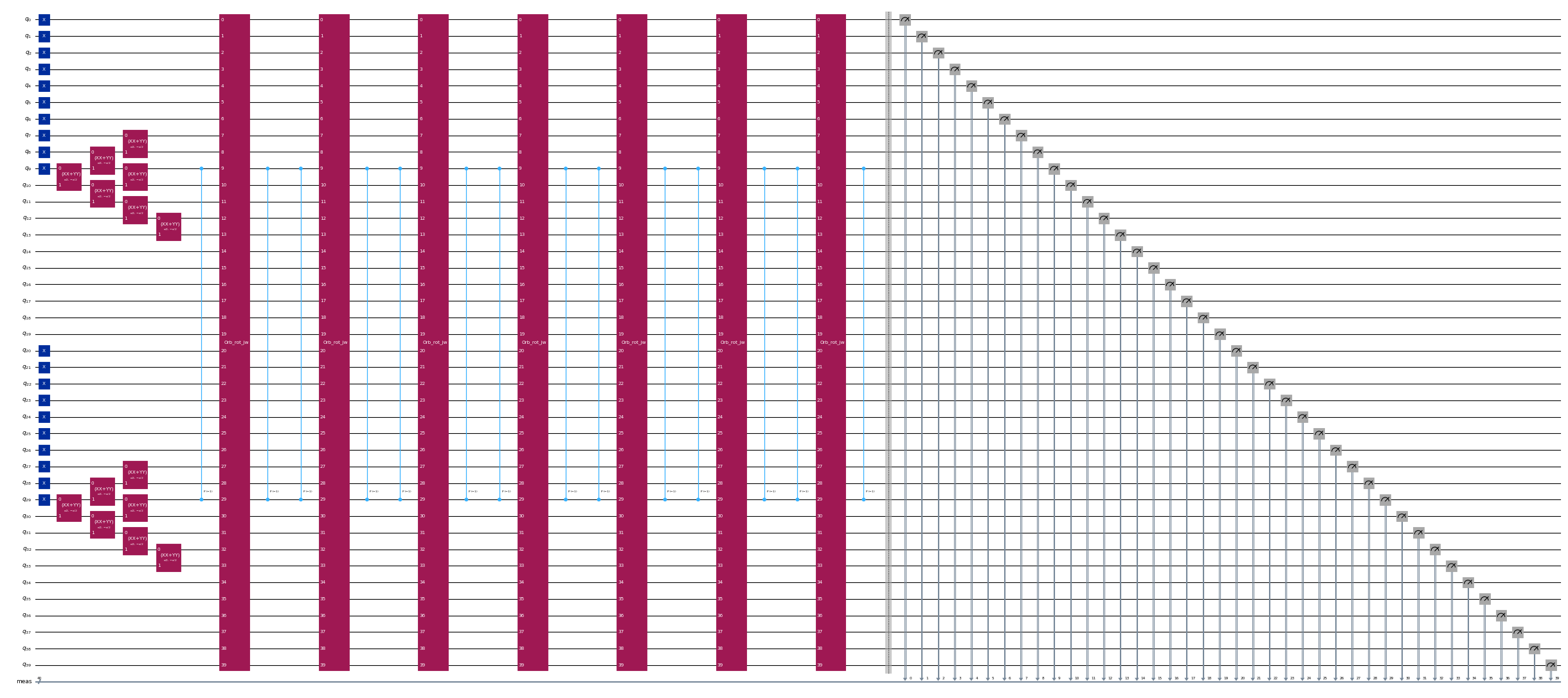

circuits[-1].draw("mpl", scale=0.4, fold=-1)

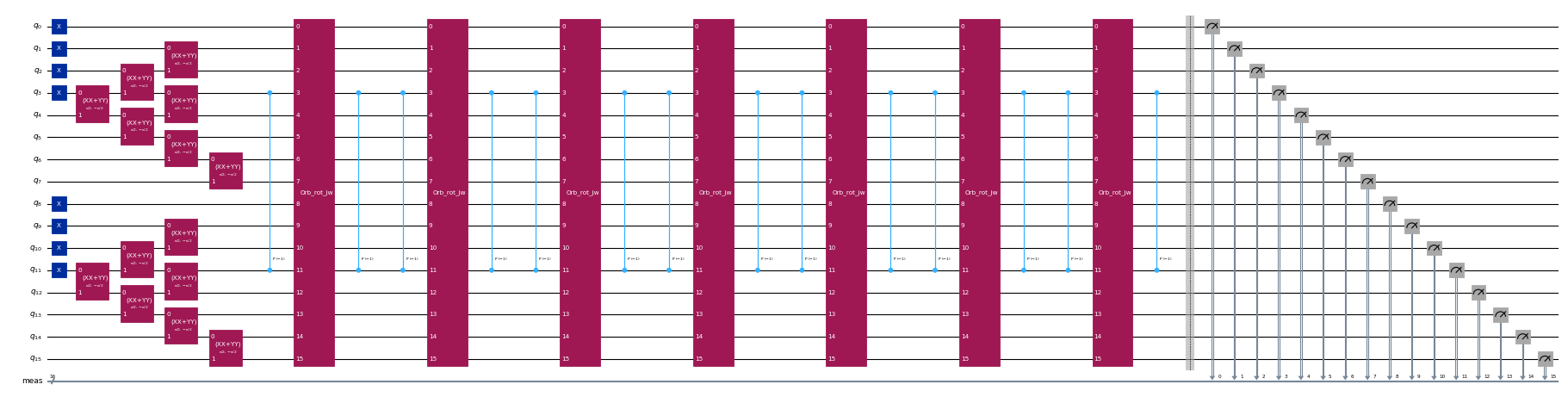

Passo 2: Otimizar o problema para execução quântica

Agora que criamos os circuitos, podemos otimizá-los para um hardware alvo. Escolhemos a QPU menos ocupada com pelo menos 127 qubits. Confira a documentação do Qiskit IBM® Runtime para mais informações.

from qiskit_ibm_runtime import QiskitRuntimeService

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)
print(f"Using backend {backend.name}")

Using backend ibm_fez

Agora, usamos o Qiskit para transpilar os circuitos para o backend alvo.

from qiskit.transpiler import generate_preset_pass_manager

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend
)
isa_circuits = pass_manager.run(circuits)

Passo 3: Executar usando primitivas do Qiskit

Após otimizar os circuitos para execução em hardware, estamos prontos para executá-los no hardware alvo e coletar amostras para estimativa de energia do estado fundamental. Depois de usar a primitiva Sampler para amostrar bitstrings de cada circuito, combinamos todos os resultados em um único dicionário de contagens e plotamos as 20 bitstrings mais comumente amostradas.

from qiskit.visualization import plot_histogram
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Sample from the circuits
sampler = Sampler(backend)
job = sampler.run(isa_circuits, shots=500)

from qiskit.primitives import BitArray

# Combine the counts from the individual Trotter circuits
bit_array = BitArray.concatenate_shots(
    [result.data.meas for result in job.result()]
)

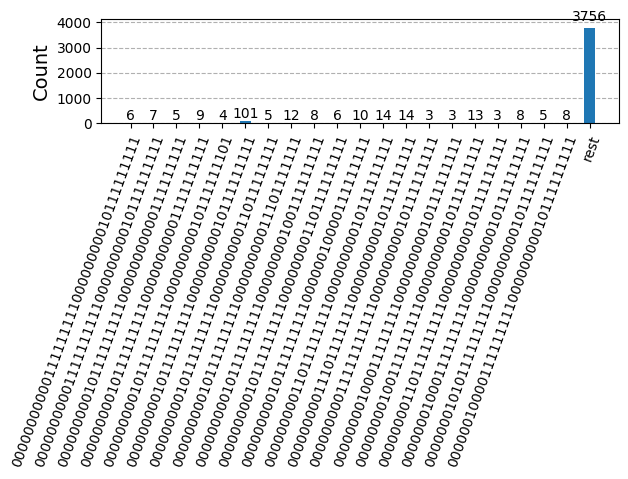

plot_histogram(bit_array.get_counts(), number_to_keep=20)

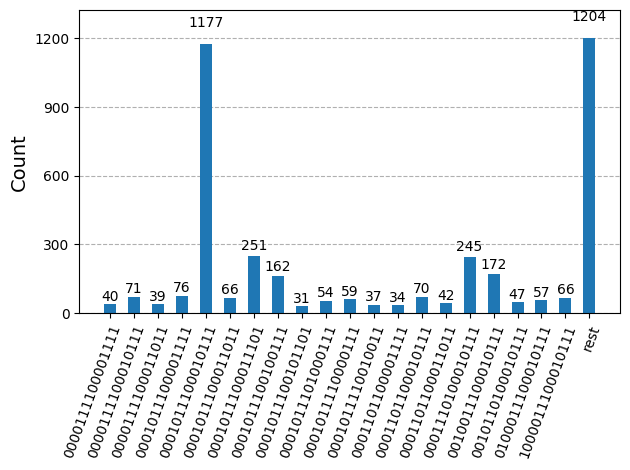

Passo 4: Pós-processar e retornar resultado ao formato clássico desejado

Agora, executamos o algoritmo SQD usando a função diagonalize_fermionic_hamiltonian. Consulte a documentação da API para explicações sobre os argumentos desta função.

from qiskit_addon_sqd.fermion import (
    SCIResult,
    diagonalize_fermionic_hamiltonian,
)

# List to capture intermediate results
result_history = []

def callback(results: list[SCIResult]):
    result_history.append(results)
    iteration = len(result_history)
    print(f"Iteration {iteration}")
    for i, result in enumerate(results):
        print(f"\tSubsample {i}")
        print(f"\t\tEnergy: {result.energy}")
        print(
            f"\t\tSubspace dimension: {np.prod(result.sci_state.amplitudes.shape)}"
        )

rng = np.random.default_rng(24)
result = diagonalize_fermionic_hamiltonian(
    h1e_momentum,
    h2e_momentum,
    bit_array,
    samples_per_batch=100,
    norb=norb,
    nelec=nelec,
    num_batches=3,
    max_iterations=5,
    symmetrize_spin=True,
    callback=callback,
    seed=rng,
)

Iteration 1
	Subsample 0
		Energy: -28.61321893815165
		Subspace dimension: 10609
	Subsample 1
		Energy: -28.628985564542244
		Subspace dimension: 13924
	Subsample 2
		Energy: -28.620151775558114
		Subspace dimension: 10404
Iteration 2
	Subsample 0
		Energy: -28.656893066053115
		Subspace dimension: 34225
	Subsample 1
		Energy: -28.65277622004119
		Subspace dimension: 38416
	Subsample 2
		Energy: -28.670856034959165
		Subspace dimension: 39601
Iteration 3
	Subsample 0
		Energy: -28.684787675404362
		Subspace dimension: 42436
	Subsample 1
		Energy: -28.676984757118426
		Subspace dimension: 50176
	Subsample 2
		Energy: -28.671581704249885
		Subspace dimension: 40804
Iteration 4
	Subsample 0
		Energy: -28.6859683054753
		Subspace dimension: 47961
	Subsample 1
		Energy: -28.69418206537316
		Subspace dimension: 51529
	Subsample 2
		Energy: -28.686083516445752
		Subspace dimension: 51529
Iteration 5
	Subsample 0
		Energy: -28.694665630711178
		Subspace dimension: 50625
	Subsample 1
		Energy: -28.69505984237118
		Subspace dimension: 47524
	Subsample 2
		Energy: -28.6942873883992
		Subspace dimension: 48841

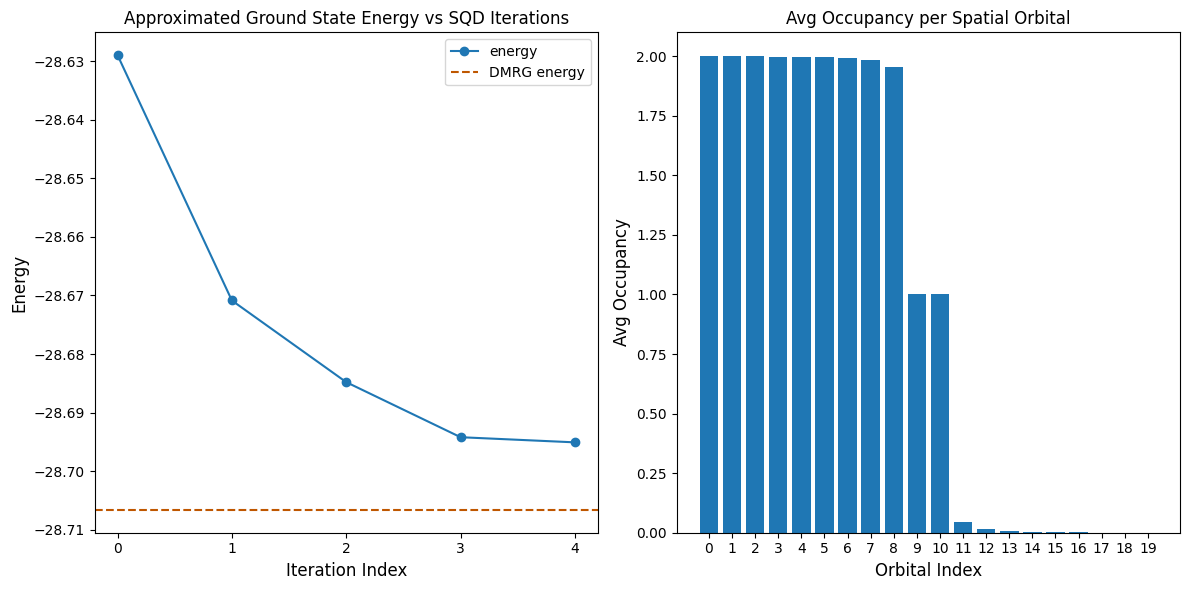

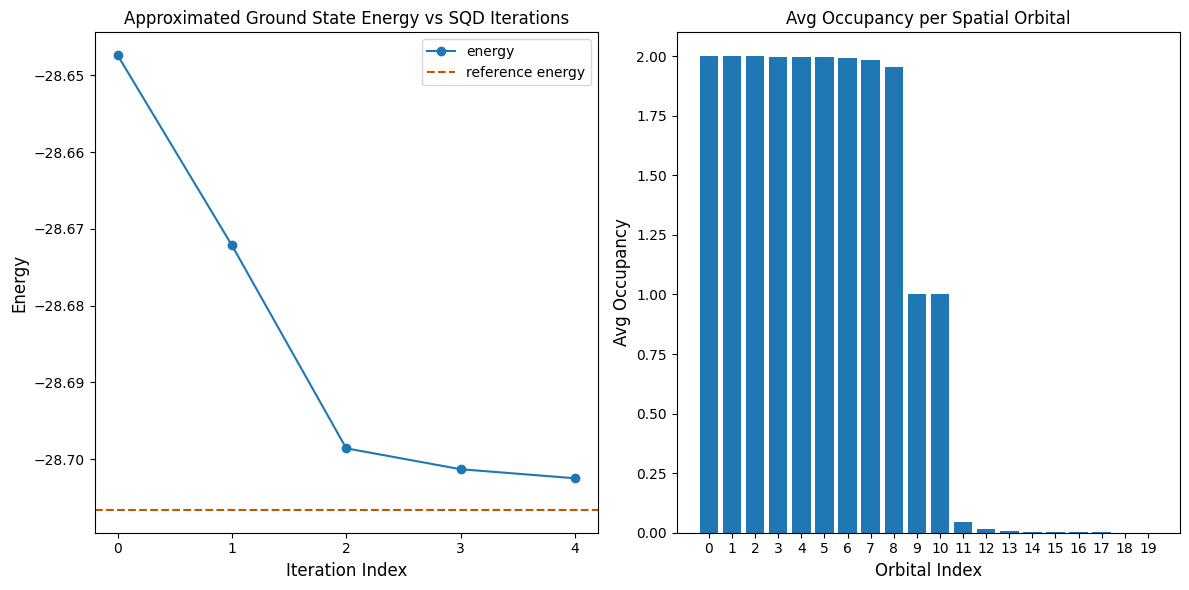

A célula de código a seguir plota os resultados. O primeiro gráfico mostra a energia computada em função do número de iterações de recuperação de configuração, e o segundo gráfico mostra a ocupação média de cada orbital espacial após a iteração final. Para a energia de referência, usamos os resultados de um cálculo DMRG que foi realizado separadamente.

import matplotlib.pyplot as plt

dmrg_energy = -28.70659686

min_es = [
    min(result, key=lambda res: res.energy).energy
    for result in result_history
]
min_id, min_e = min(enumerate(min_es), key=lambda x: x[1])

# Data for energies plot
x1 = range(len(result_history))

# Data for avg spatial orbital occupancy
y2 = np.sum(result.orbital_occupancies, axis=0)
x2 = range(len(y2))

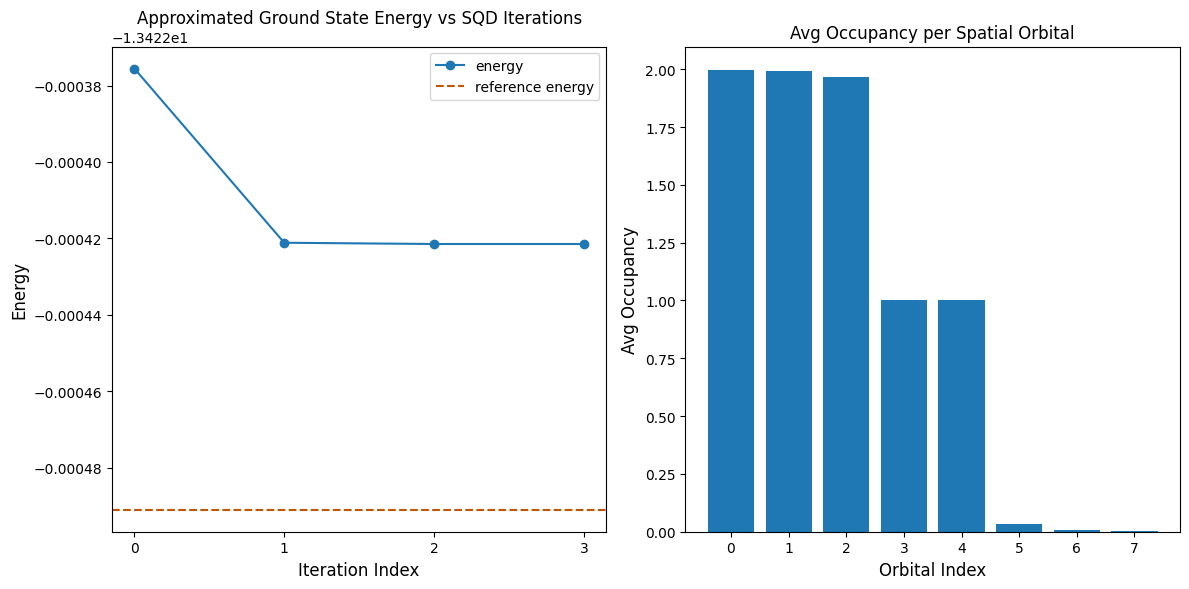

fig, axs = plt.subplots(1, 2, figsize=(12, 6))

# Plot energies
axs[0].plot(x1, min_es, label="energy", marker="o")
axs[0].set_xticks(x1)
axs[0].set_xticklabels(x1)
axs[0].axhline(
    y=dmrg_energy, color="#BF5700", linestyle="--", label="DMRG energy"
)
axs[0].set_title("Approximated Ground State Energy vs SQD Iterations")
axs[0].set_xlabel("Iteration Index", fontdict={"fontsize": 12})
axs[0].set_ylabel("Energy", fontdict={"fontsize": 12})
axs[0].legend()

# Plot orbital occupancy
axs[1].bar(x2, y2, width=0.8)
axs[1].set_xticks(x2)
axs[1].set_xticklabels(x2)
axs[1].set_title("Avg Occupancy per Spatial Orbital")
axs[1].set_xlabel("Orbital Index", fontdict={"fontsize": 12})
axs[1].set_ylabel("Avg Occupancy", fontdict={"fontsize": 12})

print(f"Reference (DMRG) energy: {dmrg_energy:.5f}")
print(f"SQD energy: {min_e:.5f}")
print(f"Absolute error: {abs(min_e - dmrg_energy):.5f}")
plt.tight_layout()
plt.show()

Reference (DMRG) energy: -28.70660
SQD energy: -28.69506
Absolute error: 0.01154

Verificando a energia

A energia retornada pelo SQD é garantida como um limite superior para a energia verdadeira do estado fundamental. O valor da energia pode ser verificado porque o SQD também retorna os coeficientes do vetor de estado que aproxima o estado fundamental. Você pode computar a energia a partir do vetor de estado usando suas matrizes de densidade reduzida de 1 e 2 partículas, como demonstrado na célula de código a seguir.

rdm1 = result.sci_state.rdm(rank=1, spin_summed=True)
rdm2 = result.sci_state.rdm(rank=2, spin_summed=True)

energy = np.sum(h1e_momentum * rdm1) + 0.5 * np.sum(h2e_momentum * rdm2)

print(f"Recomputed energy: {energy:.5f}")

Recomputed energy: -28.69506

Referências

• Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization (SKQD paper)

• Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization (SKQD paper)

• Chemistry Beyond Exact Solutions on a Quantum-Centric Supercomputer (SQD paper)

• Diagonalization of large many-body Hamiltonians on a quantum processor (KQD paper)
