Diagonalização Quântica de Krylov Baseada em Amostras (SKQD)

Esta lição sobre Diagonalização Quântica de Krylov Baseada em Amostras (SKQD, do inglês Sample-based Krylov Quantum Diagonalization) combina os métodos explicados nas lições anteriores. Ela consiste em um único exemplo que aproveita o framework de padrões do Qiskit:

• Passo 1: Mapear o problema para circuitos e operadores quânticos
• Passo 2: Otimizar para o hardware alvo
• Passo 3: Executar usando Primitivas do Qiskit
• Passo 4: Pós-processamento

Um passo importante no método de diagonalização quântica baseada em amostras é gerar vetores de qualidade para o subespaço. Na lição anterior, usamos o ansatz LUCJ para gerar vetores de subespaço para um Hamiltoniano de química. Nesta lição, usaremos estados quânticos de Krylov[1] como discutido na lição 2. Primeiro, vamos revisar como criar o espaço de Krylov em um computador quântico usando operações de evolução temporal. Em seguida, vamos amostrar a partir dele. Vamos projetar o Hamiltoniano do sistema no subespaço amostrado e diagonalizá-lo para estimar a energia do estado fundamental. O algoritmo converge de forma comprovável e eficiente para o estado fundamental, sob as hipóteses descritas na lição 2.

0. O espaço de Krylov

Lembre-se de que um espaço de Krylov $\mathcal{K}^r$ de ordem $r$ é o espaço gerado pelos vetores obtidos multiplicando potências crescentes de uma matriz $A$, até $r-1$, por um vetor de referência $\vert v \rangle$.

$$\mathcal{K}^r = \left\{ \vert v \rangle, A \vert v \rangle, A^2 \vert v \rangle, ..., A^{r-1} \vert v \rangle \right\}$$

Se a matriz $A$ for o Hamiltoniano $H$, o espaço correspondente é chamado de espaço de Krylov de potência $\mathcal{K}_P$. No caso em que $A$ é o operador de evolução temporal gerado pelo Hamiltoniano $U=e^{-iH(dt)}$, o espaço é chamado de espaço de Krylov unitário $\mathcal{K}_U$. O subespaço de Krylov de potência não pode ser gerado diretamente em um computador quântico, pois $H$ não é um operador unitário. Em vez disso, podemos usar o operador de evolução temporal $U = e^{-iH(dt)}$, que pode ser demonstrado que fornece garantias de convergência semelhantes às do espaço de Krylov de potência. As potências de $U$ tornam-se então diferentes passos de tempo $U^k = e^{-iH(k dt)}$, onde $k = 0, 1, 2, ..., (r-1)$.

$$\mathcal{K}_U^r = \left\{ \vert \psi \rangle, U \vert \psi \rangle, U^2 \vert \psi \rangle, ..., U^{r-1} \vert \psi \rangle \right\}$$

1. Mapear o problema para circuitos e operadores quânticos

Nesta lição, consideramos o Hamiltoniano da cadeia de spin-1/2 XX-Z antiferromagnética com $L = 22$ sítios com condição de contorno periódica:

$$H = \sum_{i, j}^{N} J_{xy} (X_{i} X_{j} + Y_{i} Y_{j}) + Z_{i} Z_{j}$$

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-addon-utils qiskit-ibm-runtime

from qiskit.transpiler import CouplingMap
from qiskit_addon_utils.problem_generators import generate_xyz_hamiltonian

num_spins = 22
coupling_map = CouplingMap.from_ring(num_spins)
H_op = generate_xyz_hamiltonian(coupling_map, coupling_constants=(0.3, 0.3, 1.0))

Para construir o espaço de Krylov, precisamos de três ingredientes principais:

1. Uma escolha de dimensão de Krylov ($r$) e passo de tempo ($dt$).
2. Um estado (de referência) inicial (vetor $\vert v \rangle$ acima) com sobreposição polinomial com o estado alvo (fundamental), onde o estado alvo é esparso. Esse requisito de sobreposição polinomial é o mesmo que no algoritmo de estimativa de fase quântica.
3. Operadores de evolução temporal $U^{k}=e^{-iH(k * dt)}$ ($k = 0, 1, 2, ..., r-1$).

Para um valor escolhido de $r$ (e $dt$), criaremos $r$ circuitos quânticos separados e amostraremos a partir deles. Cada circuito quântico é criado unindo a representação em circuito quântico do estado de referência e o operador de evolução temporal para um valor de $k$.

Uma dimensão de Krylov maior melhora a convergência da energia estimada. Definimos a dimensão como $5$ nesta lição para ilustrar a tendência de convergência.

A Ref [2] mostrou que um passo de tempo suficientemente pequeno para KQD é $\pi / \vert \vert H \vert \vert$, e que é preferível subestimar esse valor em vez de superestimá-lo. Por outro lado, escolher $dt$ muito pequeno leva a um pior condicionamento do subespaço de Krylov, pois os vetores de base de Krylov diferem menos de um passo de tempo para o outro. Além disso, embora essa escolha de $dt$ seja comprovadamente adequada para a convergência do SKQD, neste contexto baseado em amostras a escolha ótima de $dt$ na prática é um tema de estudo em andamento. Nesta lição, definimos $dt = 0.15$.

Além da dimensão de Krylov e do passo de tempo, precisamos definir o número de passos de Trotter para a evolução temporal. Usar poucos passos leva a erros maiores de Trotterização, enquanto muitos passos levam a circuitos mais profundos. Nesta lição, definimos o número de passos de Trotter como $6$.

# Set parameters for quantum Krylov algorithm
krylov_dim = 5  # size of krylov subspace
dt = 0.15
num_trotter_steps = 6

Em seguida, precisamos escolher um estado de referência $\vert \psi \rangle$ que tenha alguma sobreposição com o estado fundamental. Para este Hamiltoniano, usamos o estado de Neel com 1s e 0s alternados $\vert ...101...010...101 \rangle$ como nosso estado de referência.

# Prep `Neel` state as the reference state for evolution
from qiskit import QuantumCircuit

qc_state_prep = QuantumCircuit(num_spins)
for i in range(num_spins):
    if i % 2 == 0:
        qc_state_prep.x(i)

Por fim, precisamos mapear o operador de evolução temporal para um circuito quântico. Isso foi feito na lição 2, mas aqui vamos aproveitar os métodos do Qiskit, especificamente um método chamado synthesis. Existem diferentes métodos para sintetizar operadores matemáticos em circuitos quânticos com portas quânticas. Muitas dessas técnicas estão disponíveis no módulo de síntese do Qiskit. Usaremos a abordagem LieTrotter para síntese [3] [4].

from qiskit.circuit import QuantumRegister
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.synthesis import LieTrotter

evol_gate = PauliEvolutionGate(
    H_op, time=(dt / num_trotter_steps), synthesis=LieTrotter(reps=num_trotter_steps)
)  # `U` operator

qr = QuantumRegister(num_spins)
qc_evol = QuantumCircuit(qr)
qc_evol.append(evol_gate, qargs=qr)

circuits = []
for rep in range(krylov_dim):
    circ = qc_state_prep.copy()

    # Repeating the `U` operator to implement U^0, U^1, U^2, and so on, for power Krylov space
    for _ in range(rep):
        circ.compose(other=qc_evol, inplace=True)

    circ.measure_all()
    circuits.append(circ)

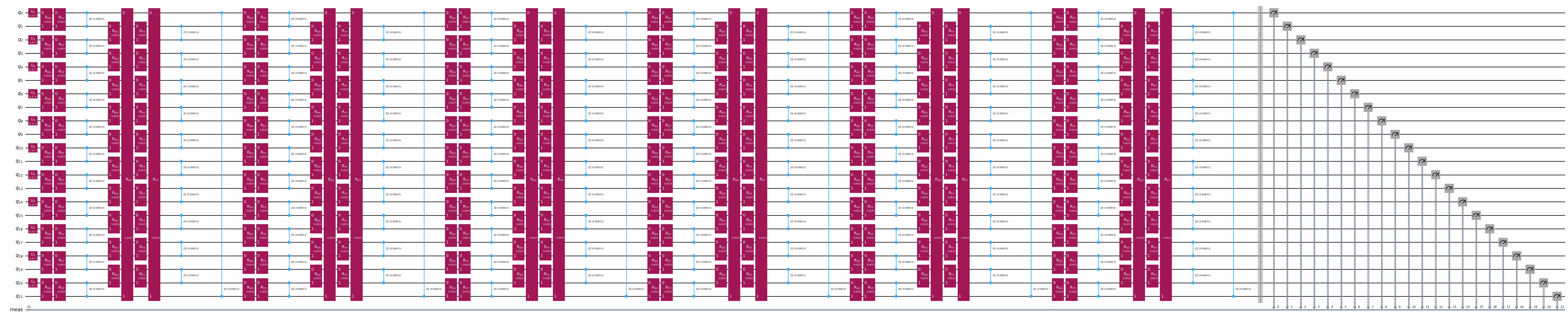

circuits[1].decompose().draw("mpl", fold=-1)

circuits[2].decompose().draw("mpl", fold=-1)

2. Otimizar para o hardware alvo

Agora que criamos os circuitos, podemos otimizá-los para um hardware alvo. Escolhemos uma QPU de escala utilitária.

import warnings

from qiskit import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService

warnings.filterwarnings("ignore")

service = QiskitRuntimeService()
# Use the least-busy backend or specify a quantum computer using the syntax commented out below.
backend = service.least_busy(operational=True, simulator=False)
# backend = service.backend("ibm_brisbane")

Agora, transpilamos os circuitos para o backend alvo usando um gerenciador de passes predefinido.

pm = generate_preset_pass_manager(backend=backend, optimization_level=3)
isa_circuits = pm.run(circuits=circuits)

3. Executar no hardware alvo

Após otimizar os circuitos para execução em hardware, estamos prontos para rodá-los no hardware alvo e coletar amostras para a estimativa da energia do estado fundamental.

from qiskit_ibm_runtime import SamplerV2 as Sampler

sampler = Sampler(mode=backend)
job = sampler.run(isa_circuits, shots=100_000)  # Takes approximately 2m 58s of QPU time

counts_all = [job.result()[k].data.meas.get_counts() for k in range(krylov_dim)]

4. Pós-processar os resultados

Em seguida, agregamos as contagens para dimensões de Krylov crescentes de forma cumulativa. Usando as contagens cumulativas, vamos gerar subespaços para dimensões de Krylov crescentes e analisar o comportamento de convergência.

from collections import Counter

counts_cumulative = []
for i in range(krylov_dim):
    counter = Counter()
    for d in counts_all[: i + 1]:
        counter.update(d)

    counts = dict(counter)
    counts_cumulative.append(counts)

Para projetar e diagonalizar o Hamiltoniano, usamos funcionalidades do qiskit-addon-sqd. O addon oferece funcionalidades para projetar Hamiltonianos baseados em cadeias de Pauli em um subespaço e resolve os autovalores usando o SciPy.

from qiskit_addon_sqd.counts import counts_to_arrays
from qiskit_addon_sqd.qubit import solve_qubit

Em princípio, podemos filtrar bitstrings com padrão incorreto antes de gerar o subespaço. Por exemplo, o estado fundamental para o Hamiltoniano antiferromagnético nesta lição tipicamente tem um número igual de spins "up" e "down", ou seja, o número de "1"s na bitstring deve ser exatamente metade do número total de bits (spins) no sistema. A função a seguir filtra bitstrings com número incorreto de "1"s das contagens.

# Filters out bitstrings that do not have specified number (`num_ones`) of `1` bits.
def postselect_counts(counts, num_ones):
    filtered_counts = {}
    for bitstring, freq in counts.items():
        if bitstring.count("1") == num_ones:
            filtered_counts[bitstring] = freq

    return filtered_counts

Usando bitstrings com o número correto de elétrons up/down, geramos subespaços e calculamos autovalores para dimensões de Krylov crescentes. Dependendo do tamanho do problema e dos recursos clássicos disponíveis, podemos precisar adotar subamostragem (semelhante à lição sobre SQD) para manter a dimensão do subespaço sob controle. Além disso, podemos aplicar a noção de recuperação de configuração semelhante à Lição 4. Podemos calcular a ocupação eletrônica por sítio a partir dos autoestados reconstruídos e usar essa informação para corrigir bitstrings com número incorreto de elétrons up/down. Deixamos isso como exercício para leitores interessados.

import numpy as np

num_batches = 10
rand_seed = 0
scipy_kwargs = {"k": 2, "which": "SA"}

ground_state_energies = []
for idx, counts in enumerate(counts_cumulative):
    counts = postselect_counts(counts, num_ones=num_spins // 2)
    bitstring_matrix, probs = counts_to_arrays(counts=counts)

    eigenvals, eigenstates = solve_qubit(
        bitstring_matrix, H_op, verbose=False, **scipy_kwargs
    )
    gs_en = np.min(eigenvals)
    ground_state_energies.append(gs_en)

Em seguida, plotamos a energia calculada em função da dimensão de Krylov e comparamos com a energia exata. A energia exata é calculada separadamente usando um método clássico de força bruta. Podemos ver que a energia estimada do estado fundamental converge com o aumento da dimensão do espaço de Krylov. Embora a dimensão de Krylov de $5$ seja limitante, os resultados ainda mostram uma convergência impressionante, que deve melhorar com uma dimensão de Krylov maior [1].

import matplotlib.pyplot as plt

exact_gs_en = -23.934184
plt.plot(
    range(1, krylov_dim + 1),
    ground_state_energies,
    color="blue",
    linestyle="-.",
    label="estimate",
)
plt.plot(
    range(1, krylov_dim + 1),
    [exact_gs_en] * krylov_dim,
    color="red",
    linestyle="-",
    label="exact",
)
plt.xticks(range(1, krylov_dim + 1), range(1, krylov_dim + 1))
plt.legend()
plt.xlabel("Krylov space dimension")
plt.ylabel("Energy")
plt.ylim([-24, -22.50])
plt.title(
    "Estimating Ground state energy with Sample-based Krylov Quantum Diagonalization"
)
plt.show()

Verifique seu entendimento

Leia as perguntas abaixo, pense nas suas respostas e clique nos triângulos para revelar as soluções.

O que poderia ser feito para melhorar a convergência no gráfico acima?

Resposta:

Aumentar a dimensão de Krylov. Em geral, também seria possível aumentar o número de shots, mas esse valor já está bastante alto no cálculo acima.

Quais são as principais vantagens do SKQD em relação a (a) SQD e (b) KQD?

Resposta:

Pode haver outras respostas válidas, mas respostas completas devem incluir o seguinte:

(a) O SKQD vem com garantias de convergência que o SQD não possui. No SQD, você precisa fazer um palpite muito bom para seu ansatz que tenha excelente sobreposição com o suporte do estado fundamental na base computacional, ou precisa introduzir um componente variacional ao cálculo para amostrar uma família de ansätze.

(b) O SKQD requer muito menos tempo de QPU, porque evita o custoso cálculo de elementos de matriz via teste de Hadamard.

5. Resumo

• As estimativas de energia do estado fundamental via amostragem de estados de base de Krylov são muito adequadas para modelos de rede, incluindo sistemas de spin, problemas de matéria condensada e teorias de gauge em rede. Essa abordagem escala muito melhor do que o VQE, pois não requer otimização sobre muitos parâmetros em um ansatz variacional como no VQE, ou em SQD baseado em ansatz heurístico (por exemplo, o problema de química na lição anterior).
  • Para manter a profundidade dos circuitos baixa, é prudente abordar problemas de rede que sejam adequados para hardware pré-tolerante a falhas.
• O SKQD não incorre no problema de medição quântica como no VQE. Não há grupos de operadores de Pauli que comutem para serem estimados.
• O SKQD é robusto a amostras ruidosas, pois é possível usar uma rotina de pós-seleção específica para o problema (por exemplo, filtrar bitstrings que não aderem a padrões específicos do problema) ou incorrer em overhead de diagonalização clássica (ou seja, diagonalizar em um subespaço maior) para remover efetivamente o efeito do ruído.

Referências

[1] Jeffery Yu et al., "Quantum-Centric Algorithm for Sample-Based Krylov Diagonalization" (2025). arxiv:quant-ph/2501.09702.

[2] Ethan N. Epperly, Lin Lin, and Yuji Nakatsukasa. "A theory of quantum subspace diagonalization". SIAM Journal on Matrix Analysis and Applications 43, 1263–1290 (2022).

[2] N. Hatano and M. Suzuki, "Finding Exponential Product Formulas of Higher Orders" (2005). arXiv:math-ph/0506007.

[4] D. Berry, G. Ahokas, R. Cleve and B. Sanders, "Efficient quantum algorithms for simulating sparse Hamiltonians" (2006). arXiv:quant-ph/0508139.
