Detecção de erros com baixo overhead usando códigos espaço-temporais

Estimativa de uso: 10 segundos em um processador Heron r3 (OBSERVAÇÃO: Esta é apenas uma estimativa. O tempo de execução pode variar.)

Introdução

Low-overhead error detection with spacetime codes [1] por Simon Martiel e Ali Javadi-Abhari propõe a síntese de verificações espaço-temporais de baixo peso e cientes da conectividade para circuitos dominados por Clifford, seguida de pós-seleção sobre essas verificações para capturar falhas com muito menos overhead do que a correção completa de erros e com menos amostras do que a mitigação de erros padrão.

Este artigo propõe um método inovador para detecção de erros em circuitos quânticos (especificamente circuitos de Clifford) que encontra um equilíbrio entre a correção completa de erros e as técnicas de mitigação mais leves. A ideia central é usar códigos espaço-temporais para gerar "verificações" ao longo do circuito, capazes de capturar erros com um overhead significativamente menor de qubits e portas do que a correção de erros tolerante a falhas completa. Os autores projetam algoritmos eficientes para selecionar verificações de baixo peso (envolvendo poucos qubits), compatíveis com a conectividade física do dispositivo e que cobrem grandes regiões temporais e espaciais do circuito. Eles demonstram a abordagem em circuitos com até 50 qubits lógicos e ~2450 portas CZ, obtendo ganhos de fidelidade física para lógica de até 236x. Observe também que, à medida que os circuitos incluem mais operações não-Clifford, o número de verificações válidas diminui exponencialmente, indicando que o método funciona melhor para circuitos dominados por Clifford. No geral, no curto prazo, a detecção de erros via códigos espaço-temporais pode oferecer uma rota prática e de baixo overhead para melhorar a confiabilidade no hardware quântico.

Esta técnica de detecção de erros baseia-se na noção de verificações de Pauli coerentes e é fundamentada no trabalho Single-shot error mitigation by coherent Pauli checks [2] de van den Berg et al.

Mais recentemente, o artigo Big cats: entanglement in 120 qubits and beyond [3] de Javadi-Abhari et al. relata a criação de um estado de Greenberger-Horne-Zeilinger (GHZ) de 120 qubits, o maior estado emaranhado multipartido já obtido em uma plataforma de qubits supercondutores. Utilizando um compilador ciente do hardware, detecção de erros com baixo overhead e uma técnica de "descomputação temporária" para reduzir o ruído, os pesquisadores alcançaram uma fidelidade de 0,56 ± 0,03 com cerca de 28% de eficiência de pós-seleção. O trabalho demonstra emaranhamento genuíno entre todos os 120 qubits, validando múltiplos métodos de certificação de fidelidade, e marca um importante marco de referência para hardware quântico escalável.

Este tutorial se baseia nessas ideias, guiando você pela implementação do algoritmo de detecção de erros primeiro em um circuito de Clifford aleatório de pequena escala e depois pela tarefa de preparação do estado GHZ, para ajudá-lo a experimentar a detecção de erros em seus próprios circuitos quânticos.

Requisitos

Antes de iniciar este tutorial, certifique-se de ter o seguinte instalado:

• Qiskit SDK v2.0 ou posterior, com suporte a visualização
• Qiskit Runtime v0.40 ou posterior (pip install qiskit-ibm-runtime)
• Qiskit Aer v0.17.2 (pip install qiskit-aer)
• Qiskit Device Benchmarking (pip install "qiskit-device-benchmarking @ git+https://github.com/qiskit-community/qiskit-device-benchmarking.git")
• NumPy v2.3.2 (pip install numpy)
• Matplotlib v3.10.7 (pip install matplotlib)

Configuração

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-device-benchmarking qiskit-ibm-runtime

# Standard library imports
from collections import defaultdict, deque
from functools import partial

# External libraries
import matplotlib.pyplot as plt
import numpy as np

# Qiskit
from qiskit import ClassicalRegister, QuantumCircuit
from qiskit.circuit import Delay
from qiskit.circuit.library import RZGate, XGate
from qiskit.converters import circuit_to_dag, dag_to_circuit
from qiskit.quantum_info import Pauli, random_clifford
from qiskit.transpiler import AnalysisPass, PassManager
from qiskit.transpiler.passes import (
    ALAPScheduleAnalysis,
    CollectAndCollapse,
    PadDelay,
    PadDynamicalDecoupling,
    RemoveBarriers,
)
from qiskit.transpiler.passes.optimization.collect_and_collapse import (
    collect_using_filter_function,
    collapse_to_operation,
)
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.visualization import plot_histogram

# Qiskit Aer
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, ReadoutError, depolarizing_error

# Qiskit IBM Runtime
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Qiskit Device Benchmarking
from qiskit_device_benchmarking.utilities.gate_map import plot_gate_map

Primeiro exemplo

Para demonstrar este método, começamos construindo um circuito de Clifford simples. Nosso objetivo é ser capaz de detectar quando certos tipos de erro ocorrem neste circuito, para que possamos descartar resultados de medição incorretos. Na terminologia de detecção de erros, isso também é conhecido como nosso circuito de carga útil.

circ = random_clifford(num_qubits=2, seed=11).to_circuit()
circ.draw("mpl")

Nosso objetivo é inserir uma verificação de Pauli coerente neste circuito de carga útil. Mas antes disso, separamos o circuito em camadas. Isso será útil mais adiante ao inserir portas Pauli no intervalo entre as camadas.

# Separate circuit into layers
dag = circuit_to_dag(circ)
circ_layers = []
for layer in dag.layers():
    layer_as_circuit = dag_to_circuit(layer["graph"])
    circ_layers.append(layer_as_circuit)

# Create subplots
fig, (ax1, ax2, ax3, ax4, ax5) = plt.subplots(1, 5, figsize=(10, 4))

# Draw circuits on respective axes
circ_layers[0].draw(output="mpl", ax=ax1)
circ_layers[1].draw(output="mpl", ax=ax2)
circ_layers[2].draw(output="mpl", ax=ax3)
circ_layers[3].draw(output="mpl", ax=ax4)
circ_layers[4].draw(output="mpl", ax=ax5)

# Adjust layout to prevent overlap
plt.tight_layout()
plt.show()

Agora estamos prontos para adicionar verificações de Pauli coerentes ao circuito de carga útil. Para isso, precisamos construir uma "verificação válida" e inseri-la no circuito. Uma "verificação" neste contexto é um operador capaz de sinalizar se um erro ocorreu no circuito, realizando uma medição em um qubit ancila. Ela é considerada uma verificação válida quando os operadores adicionais inseridos no circuito quântico não alteram logicamente o circuito original.

Esta verificação é capaz de detectar tipos de erros que anticomutam com ela, e a verificação acionará uma medição do estado $\ket{1}$ no qubit ancila em vez de $\ket{0}$ por meio do retrocesso de fase. Portanto, poderemos descartar as medições em que um erro foi sinalizado.

Em geral, as verificações de Pauli coerentes são operadores de Pauli controlados inseridos em "fios" — localizações espaço-temporais entre as portas. O qubit ancila responsável por sinalizar o erro é o qubit de controle.

A seguir, construímos uma verificação válida para o circuito de Clifford criado acima. Podemos demonstrar que esta verificação não altera a operação do circuito mostrando que, quando essas verificações de Pauli são propagadas para o início do circuito, elas se cancelam mutuamente. Isso é facilmente demonstrado porque um operador de Pauli através de uma porta de Clifford é outro operador de Pauli.

Em geral, pode-se usar uma heurística de decodificação conforme descrito em [1] para identificar verificações válidas. Para fins do nosso exemplo inicial, também podemos construir verificações válidas usando condições analíticas de multiplicação de portas Pauli e Clifford.

# Define a valid check
pauli_1 = Pauli("ZI")
pauli_2 = Pauli("XZ")

circ_1 = circ_layers[0].compose(circ_layers[1])
circ_1.draw("mpl")

pauli_1_ev = pauli_1.evolve(circ_1, frame="h")
pauli_1_ev

Pauli('-ZI')

circ_2 = circ.copy()
circ_2.draw("mpl")

pauli_2_ev = pauli_2.evolve(circ_2, frame="h")
pauli_2_ev

Pauli('-ZI')

pauli_1_ev.dot(pauli_2_ev)

Pauli('II')

Como podemos ver, temos uma verificação válida, já que os operadores de Pauli inseridos têm simplesmente o mesmo efeito de um operador identidade sobre o circuito. Podemos agora inserir essas verificações no circuito com um qubit ancila. Este qubit ancila, ou qubit de verificação, começa no estado $\ket{+}$. Ele inclui as versões controladas das operações de Pauli descritas acima e é finalmente medido na base $X$. Este qubit de verificação agora é capaz de capturar erros no circuito de carga útil sem alterá-lo logicamente. Isso ocorre porque certos tipos de ruído no circuito de carga útil modificarão o estado do qubit de verificação, e ele será medido como "1" em vez de "0" caso tal erro ocorra.

# New circuit with 3 qubits (2 payload + 1 ancilla for check)
circ_meas = QuantumCircuit(3)
circ_meas.h(0)
circ_meas.compose(circ_layers[0], [1, 2], inplace=True)
circ_meas.compose(circ_layers[1], [1, 2], inplace=True)
circ_meas.cz(0, 2)
circ_meas.compose(circ_layers[2], [1, 2], inplace=True)
circ_meas.compose(circ_layers[3], [1, 2], inplace=True)
circ_meas.compose(circ_layers[4], [1, 2], inplace=True)
circ_meas.cz(0, 1)
circ_meas.cx(0, 2)
circ_meas.h(0)

# Add measurement to payload qubits
c0 = ClassicalRegister(2, name="c0")
circ_meas.add_register(c0)
circ_meas.measure(1, c0[0])
circ_meas.measure(2, c0[1])

# Add measurement to check qubit
c1 = ClassicalRegister(1, name="c1")
circ_meas.add_register(c1)
circ_meas.measure(0, c1[0])

# Visualize the final circuit with the inserted checks
circ_meas.draw("mpl")

Se o qubit de verificação for medido como "0", mantemos essa medição. Se for medido como "1", isso significa que um erro ocorreu no circuito de carga útil e descartamos essa medição.

# Noiseless simulation using stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(circ_meas, shots=1000).result()
counts_noiseless = res.get_counts()
print(f"Stabilizer simulation result: {counts_noiseless}")

Stabilizer simulation result: {'0 11': 523, '0 01': 477}

# Plot the noiseless results
# Note that the first bit in the key corresponds to the check qubit
plot_histogram(counts_noiseless)

Observe que, com um simulador ideal, o qubit de verificação não detecta nenhum erro. Agora introduzimos um modelo de ruído na simulação e verificamos como o qubit de verificação captura erros.

# Qiskit Aer noise model
noise = NoiseModel()
p2 = 0.003  # two-qubit depolarizing per CZ
p1 = 0.001  # one-qubit depolarizing per 1q Clifford
pr = 0.01  # readout bit-flip probability

# 1q depolarizing on common 1q gates
e1 = depolarizing_error(p1, 1)
for g1 in ["id", "rz", "sx", "x", "h", "s"]:
    noise.add_all_qubit_quantum_error(e1, g1)

# 2q depolarizing on CZ
e2 = depolarizing_error(p2, 2)
noise.add_all_qubit_quantum_error(e2, "cz")

# Readout error on measure
ro = ReadoutError([[1 - pr, pr], [pr, 1 - pr]])
noise.add_all_qubit_readout_error(ro)

# Qiskit Aer simulation with noise model
aer = AerSimulator(method="automatic", seed_simulator=43210)
job = aer.run(circ_meas, shots=1000, noise_model=noise)
result = job.result()
counts_noisy = result.get_counts()
print(f"Noise model simulation result: {counts_noisy}")

Noise model simulation result: {'1 01': 5, '0 11': 478, '1 11': 6, '1 00': 2, '1 10': 1, '0 01': 500, '0 00': 5, '0 10': 3}

plot_histogram(counts_noisy)

Como podemos ver, algumas medições capturaram o erro ao sinalizar o qubit de verificação como "1", visíveis nas quatro últimas colunas. Essas amostras são descartadas. Observação: O qubit ancila também pode introduzir novos erros no circuito. Para reduzir esse efeito, podemos inserir verificações aninhadas com qubits ancila adicionais no circuito quântico.

Exemplo do mundo real: Preparar um estado GHZ em hardware real

Passo 1: Mapear entradas clássicas para um problema quântico

Agora demonstramos uma tarefa significativa para algoritmos de computação quântica, que é a preparação de um estado GHZ. Demonstraremos como fazer isso em um backend real usando detecção de erros.

# Set optional seed for reproducibility
SEED = 1

if SEED:
    np.random.seed(SEED)

O algoritmo de detecção de erros para a preparação do estado GHZ respeita a topologia do hardware. Começamos selecionando o hardware desejado.

# This is used to run on real hardware
service = QiskitRuntimeService()

# Choose a backend to build GHZ on
backend_name = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)

backend = service.backend(backend_name)
coupling_map = backend.target.build_coupling_map()

Um estado GHZ em $n$ qubits é definido como $\lvert \mathrm{GHZ}_n\rangle \;=\; \frac{1}{\sqrt{2}}\Big(\lvert 0\rangle^{\otimes n} \,+\, \lvert 1\rangle^{\otimes n}\Big).$

Uma abordagem muito ingênua para preparar o estado GHZ seria escolher um qubit raiz com uma porta Hadamard inicial, que coloca o qubit em um estado de superposição igual, e então emaranhar esse qubit com todos os outros qubits. Esta não é uma boa abordagem, pois requer interações CNOT de longo alcance e profundidade elevada. Neste tutorial, usaremos múltiplas técnicas juntamente com a detecção de erros para preparar de forma confiável o estado GHZ em hardware real.

Passo 2: Otimizar o problema para execução em hardware quântico

Mapear o estado GHZ para o hardware

Primeiro, buscamos uma raiz para mapear o circuito GHZ no hardware. Removemos arestas/nós cujos erros de CZ, erros de medição e valores de T2 são piores do que os limiares abaixo. Esses não serão incluídos no circuito GHZ.

def bad_cz(target, threshold=0.01):
    """Return list of edges whose CZ error is worse than threshold."""
    undirected_edges = []
    for edge in backend.target.build_coupling_map().get_edges():
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges
    cz_errors = {}
    for edge in edges:
        cz_errors[edge] = target["cz"][edge].error
    worst_edges = sorted(cz_errors.items(), key=lambda x: x[1], reverse=True)
    return [list(edge) for edge, error in worst_edges if error > threshold]

def bad_readout(target, threshold=0.01):
    """Return list of nodes whose measurement error is worse than threshold."""
    meas_errors = {}
    for node in range(backend.num_qubits):
        meas_errors[node] = target["measure"][(node,)].error
    worst_nodes = sorted(
        meas_errors.items(), key=lambda x: x[1], reverse=True
    )
    return [node for node, error in worst_nodes if error > threshold]

def bad_coherence(target, threshold=60):
    """Return list of nodes whose T2 value is lower than threshold."""
    t2s = {}
    for node in range(backend.num_qubits):
        t2 = target.qubit_properties[node].t2
        t2s[node] = t2 * 1e6 if t2 else 0
    worst_nodes = sorted(t2s.items(), key=lambda x: x[1])
    return [node for node, val in worst_nodes if val < threshold]

THRESH_CZ = 0.025  # exclude from BFS those edges whose CZ error is worse than this threshold
THRESH_MEAS = 0.15  # exclude from BFS those nodes whose measurement error is worse than this threshold
THRESH_T2 = 10  # exclude from BFS those nodes whose T2 value is lower than this threshold

bad_edges = bad_cz(backend.target, threshold=THRESH_CZ)
bad_nodes_readout = bad_readout(backend.target, threshold=THRESH_MEAS)
dead_qubits = bad_readout(backend.target, threshold=0.4)
bad_nodes_coherence = bad_coherence(backend.target, threshold=THRESH_T2)
bad_nodes = list(set(bad_nodes_readout) | set(bad_nodes_coherence))
print(f"{len(bad_edges)} bad edges: \n{bad_edges}")
print(f"{len(bad_nodes)} bad nodes: \n{bad_nodes}")

17 bad edges:
[[30, 31], [112, 113], [113, 114], [113, 119], [120, 121], [130, 131], [145, 146], [146, 147], [111, 112], [55, 59], [64, 65], [131, 138], [131, 132], [119, 133], [129, 130], [47, 57], [29, 38]]
5 bad nodes:
[1, 113, 131, 146, 120]

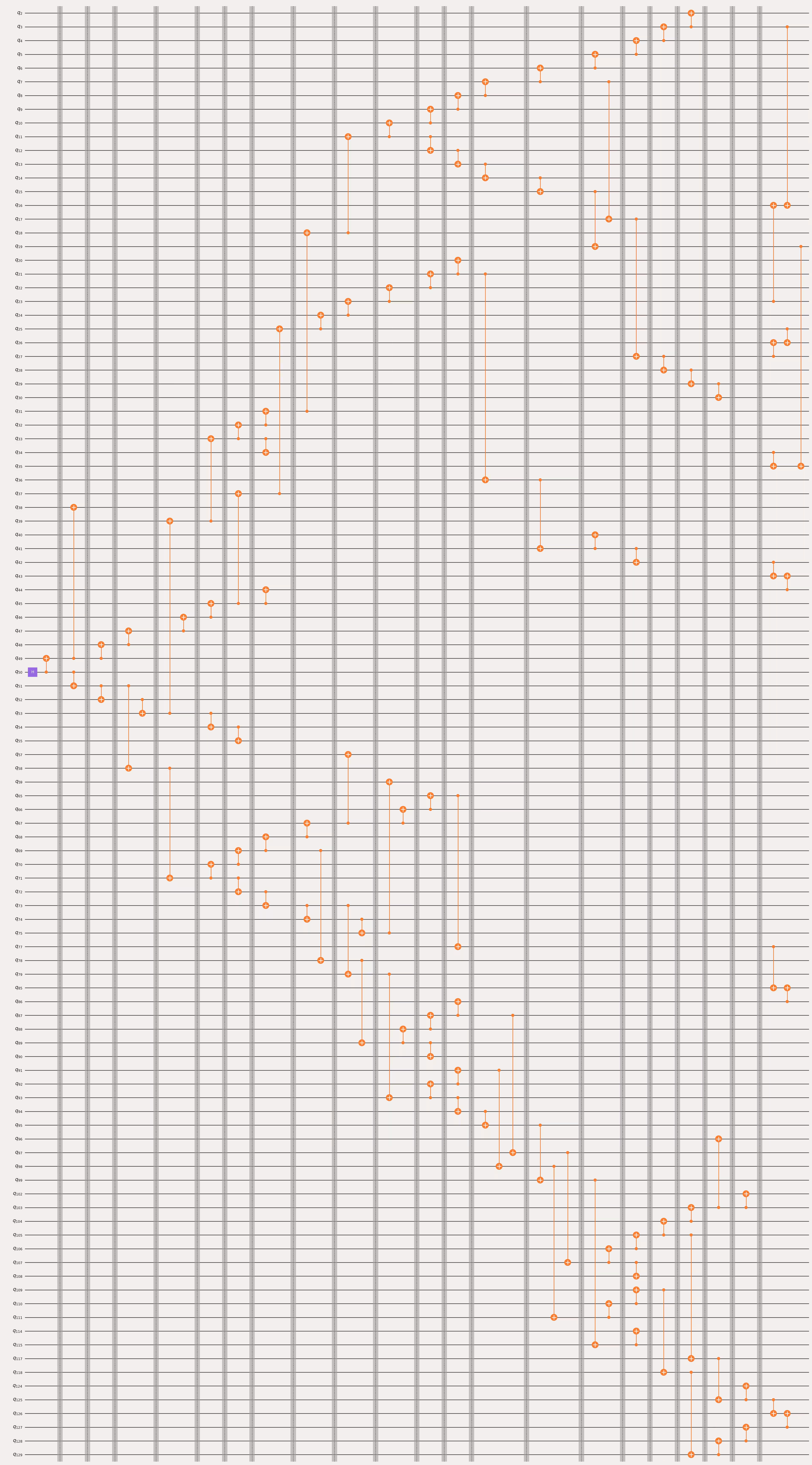

Usando a função abaixo, construímos o circuito GHZ no hardware escolhido a partir da raiz e usando busca em largura (BFS).

def parallel_ghz(root, num_qubits, backend, bad_edges, skip):
    """
    Build a GHZ state of size `num_qubits` on the given `backend`,
    starting from `root`, expanding in BFS order.

    At each BFS layer, every active qubit adds at most one new neighbor
    (so that two-qubit operations can run in parallel with no qubit conflicts).

    It grows the entanglement tree outward layer-by-layer.
    """

    # -------------------------------------------------------------
    # (1) Filter usable connections from the backend coupling map
    # -------------------------------------------------------------
    # The coupling map lists all directed hardware connections as (control, target).
    # We remove edges that are:
    #   - listed in `bad_edges` (or their reversed form)
    #   - involve a qubit in the `skip` list
    cmap = backend.configuration().coupling_map
    edges = [
        e
        for e in cmap
        if e not in bad_edges
        and [e[1], e[0]] not in bad_edges
        and e[0] not in skip
        and e[1] not in skip
    ]

    # -------------------------------------------------------------
    # (2) Build an undirected adjacency list for traversal
    # -------------------------------------------------------------
    # Even though coupling_map edges are directed, BFS expansion just needs
    # connectivity information (so we treat edges as undirected for search).
    adj = defaultdict(list)
    for u, v in edges:
        adj[u].append(v)
        adj[v].append(u)

    # -------------------------------------------------------------
    # (3) Initialize the quantum circuit and BFS state
    # -------------------------------------------------------------
    n = backend.configuration().num_qubits
    qc = QuantumCircuit(
        n
    )  # create a circuit with same number of qubits as hardware
    visited = [
        root
    ]  # record the order qubits are added to the GHZ chain/tree
    queue = deque([root])  # BFS queue (start from root)
    explored = defaultdict(
        set
    )  # to track which neighbors each node has already explored
    layers = []  # list of per-layer (control, target) gate tuples
    qc.h(root)  # GHZ states start with a Hadamard on the root qubit

    # -------------------------------------------------------------
    # (4) BFS expansion: build the GHZ tree one layer at a time
    # -------------------------------------------------------------
    # Loop until we’ve added the desired number of qubits to the GHZ
    while queue and len(visited) < num_qubits:
        layer = []  # collect new (control, target) pairs for this layer
        current = list(
            queue
        )  # snapshot current frontier (so queue mutations don’t affect iteration)
        busy = (
            set()
        )  # track qubits already used in this layer (to avoid conflicts)

        for node in current:
            queue.popleft()

            # find one unvisited neighbor of this node not already explored
            unvisited_neighbors = [
                nb
                for nb in adj[node]
                if nb not in visited and nb not in explored[node]
            ]

            if unvisited_neighbors:
                nb = unvisited_neighbors[
                    0
                ]  # pick the first available neighbor
                visited.append(nb)  # mark it as part of the GHZ structure
                queue.append(
                    node
                )  # re-enqueue current node (can keep growing)
                queue.append(nb)  # enqueue the newly added qubit
                explored[node].add(nb)  # mark that edge as explored
                layer.append(
                    (node, nb)
                )  # schedule a CNOT between node and neighbor
                busy.update([node, nb])  # reserve both qubits for this layer

                # stop early if we've reached the desired number of qubits
                if len(visited) == num_qubits:
                    break
            # else: node has no unused unvisited neighbors left → skip

        if layer:
            # add all pairs (node, nb) scheduled this round to layers
            layers.append(layer)
        else:
            # nothing new discovered this pass → done
            break

    # -------------------------------------------------------------
    # (5) Emit all layers into the quantum circuit
    # -------------------------------------------------------------
    # For each layer:
    #   - apply a CX gate for every (control, target) pair
    #   - insert a barrier so transpiler keeps layer structure
    for layer in layers:
        for q1, q2 in layer:
            qc.cx(q1, q2)
        qc.barrier()

    # -------------------------------------------------------------
    # (6) Return outputs
    # -------------------------------------------------------------
    # qc: the built quantum circuit
    # visited: order of qubits added
    # layers: list of parallelizable two-qubit operations per step
    return qc, visited, layers

Agora buscamos repetidamente a melhor raiz, a partir da qual o circuito GHZ se originará.

ROOT = None  # root for BFS search
GHZ_SIZE = 100  # number of (data) qubits in the GHZ state
SKIP = []  # nodes to intentionally skip so that we have a better chance for finding checks

# Search for the best root (yielding the shallowest GHZ)
if ROOT is None:
    best_root = -1
    base_depth = 100
    for root in range(backend.num_qubits):
        qc, ghz_qubits, _ = parallel_ghz(
            root, GHZ_SIZE, backend, bad_edges, SKIP
        )
        if len(ghz_qubits) != GHZ_SIZE:
            continue
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)
        if depth < base_depth:
            best_root = root
            base_depth = depth
    ROOT = best_root

Agora construímos o circuito GHZ a partir de um nó específico — ou seja, a melhor raiz — buscando a menor profundidade por meio de busca em largura (BFS).

# Build a GHZ starting at the best root
qc, ghz_qubits, _ = parallel_ghz(
    ROOT, GHZ_SIZE, backend, bad_edges, SKIP + bad_nodes
)
base_depth = qc.depth(lambda x: x.operation.num_qubits == 2)
base_count = qc.size(lambda x: x.operation.num_qubits == 2)
print(f"base depth: {base_depth}, base count: {base_count}")
print(f"ROOT: {ROOT}")
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

base depth: 17, base count: 99
ROOT: 50

Precisamos de uma última consideração antes de inserir verificações válidas. Ela está relacionada ao conceito de "cobertura", que é uma medida de quantos dos fios em um circuito quântico uma verificação consegue cobrir. Com uma cobertura maior, podemos detectar erros em uma parte mais ampla do circuito. Com essa medida, podemos selecionar, entre as verificações válidas, aquelas com maior cobertura do circuito. Em outras palavras, utilizaremos a função weighted_coverage para pontuar diferentes verificações para o circuito GHZ.

def weighted_coverage(layers, parities, w_idle=0.2, w_gate=0.8):
    """
    Compute weighted fraction (idle + gate) of wires that are
    covered by at least one parity to all active wires.
    """
    wires = active_wires(layers)  # defined below
    covered_by_any = {n_layer: set() for n_layer in range(len(layers))}
    for parity in parities:
        trace = z_trace_backward(layers, parity)  # defined below
        for n_layer, qs in trace.items():
            covered_by_any[n_layer] |= qs
    covered_weight = 0
    total_weight = 0
    for n_layer in range(len(layers)):
        idle = wires[n_layer]["idle"]
        gate = wires[n_layer]["gate"]
        total_weight += w_idle * len(idle) + w_gate * len(gate)
        covered_idle = covered_by_any[n_layer] & idle
        covered_gate = covered_by_any[n_layer] & gate
        covered_weight += w_idle * len(covered_idle) + w_gate * len(
            covered_gate
        )
    return covered_weight / total_weight if total_weight > 0 else 0

def active_wires(layers):
    """
    Returns per-layer dict with two sets:
    - 'idle': activated wires that are idle in this layer
    - 'gate': activated wires that are control/target of a CNOT at this layer
    """
    first_activation = {}
    for n_layer, layer in enumerate(layers):
        for c, t in layer:
            first_activation.setdefault(c, n_layer)
            first_activation.setdefault(t, n_layer)
    result = {}
    for n_layer in range(len(layers)):
        active = {
            q
            for q, n_layer0 in first_activation.items()
            if n_layer >= n_layer0
        }
        gate = {q for c, t in layers[n_layer] for q in (c, t)}
        idle = active - gate
        result[n_layer] = {"idle": idle, "gate": gate}
    return result

def z_trace_backward(layers, initial_Zs):
    """
    Backward propagate Zs with parity cancellation.
    Returns {layer: set of qubits with odd parity Z at that layer}.
    """
    wires = active_wires(layers)
    support = set(initial_Zs)
    trace = {}
    for n_layer in range(len(layers) - 1, -1, -1):
        active = wires[n_layer]["idle"] | wires[n_layer]["gate"]
        trace[n_layer] = support & active
        # propagate backwards
        new_support = set()
        for q in support:
            hit = False
            for c, t in layers[n_layer]:
                if q == t:  # Z on target: copy to control
                    new_support ^= {t, c}  # toggle both
                    hit = True
                    break
                elif q == c:  # Z on control: passes through
                    new_support ^= {c}
                    hit = True
                    break
            if not hit:  # unaffected
                new_support ^= {q}
        support = new_support
    return trace

Agora podemos inserir verificações no circuito GHZ. Encontrar verificações válidas é bastante conveniente para o estado GHZ, já que qualquer operador de Pauli de dois qubits $Z_i Z_j$ atuando sobre quaisquer dois qubits $i,j$ do circuito GHZ é um suporte e, portanto, uma verificação válida.

Observe também que as verificações neste caso são operadores $Z$ controlados vizinhos às portas Hadamard à esquerda e à direita no qubit ancila. Isso equivale a uma porta CNOT aplicada ao qubit ancila. O código abaixo insere as verificações no circuito.

# --- Tunables controlling the search space / scoring ---
MAX_SKIPS = 10  # at most how many qubits to skip (in addition to the bad ones and the ones forced to skip above)
SHUFFLES = 200  # how many times to try removing nodes for checks
MAX_DEPTH_INCREASE = 10  # how far from the base GHZ depth to go to include checks (increase this for more checks at expense of depth)

W_IDLE = 0.2  # weight of errors to consider during idle timesteps
W_GATE = 0.8  # weight of errors to consider during gates

# Remove random nodes from the GHZ and build from the root again to increase checks
degree_two_nodes = [
    i
    for i in ghz_qubits
    if all(n in ghz_qubits for n in coupling_map.neighbors(i))
    and len(coupling_map.neighbors(i)) >= 2
]

# --- Best-so-far tracking for the randomized search ---
num_checks = 0
best_covered_fraction = -1
best_qc = qc
best_checks = []
best_parities = []
best_layers = []

# Outer loop: vary how many GHZ nodes we try skipping (0..MAX_SKIPS-1)
for num_skips in range(MAX_SKIPS):
    # Inner loop: try SHUFFLES random choices of 'num_skips' nodes to skip
    for _ in range(SHUFFLES):
        # Construct the skip set:
        #   - pre-existing forced SKIP
        #   - plus a random sample of 'degree_two_nodes' of size 'num_skips'
        skip = SKIP + list(np.random.choice(degree_two_nodes, num_skips))

        # Rebuild the GHZ using the current skip set and bad_nodes
        qc, ghz_qubits, layers = parallel_ghz(
            ROOT, GHZ_SIZE, backend, bad_edges, skip + bad_nodes
        )

        # Measure circuit cost as 2-qubit-gate depth only
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)

        # If we failed to reach the target GHZ size, discard this attempt
        if len(ghz_qubits) != GHZ_SIZE:
            continue

        # --- Build "checks" around the GHZ we just constructed ---
        # A check qubit is a non-GHZ, non-dead qubit that has ≥2 neighbors inside the GHZ
        # and all those incident edges are usable (i.e., not in bad_edges).
        checks = []
        parities = []
        for i in range(backend.num_qubits):
            neighbors = [
                n for n in coupling_map.neighbors(i) if n in ghz_qubits
            ]

            if (
                i not in ghz_qubits
                and i not in dead_qubits
                and len(neighbors) >= 2
                and not any(
                    [
                        [neighbor, i] in bad_edges
                        or [i, neighbor] in bad_edges
                        for neighbor in neighbors
                    ]
                )
            ):
                # Record this qubit as a check qubit
                checks.append(i)
                parities.append((neighbors[0], neighbors[1]))
                # Physically couple the check qubit 'i' to the two GHZ neighbors via CNOTs
                # (This is the actual "check" attachment in the circuit.)
                qc.cx(neighbors[0], i)
                qc.cx(neighbors[1], i)

        # Score this design using the weighted coverage metric over the GHZ build layers
        covered_fraction = weighted_coverage(
            layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
        )

        # Keep it only if:
        #   - coverage improves over the best so far, AND
        #   - the 2q depth budget isn't blown by more than MAX_DEPTH_INCREASE
        if (
            covered_fraction > best_covered_fraction
            and depth <= base_depth + MAX_DEPTH_INCREASE
        ):
            best_covered_fraction = covered_fraction
            best_qc = qc
            best_ghz_qubits = ghz_qubits
            best_checks = checks
            best_parities = parities
            best_layers = layers

Agora podemos exibir os qubits utilizados no circuito GHZ e os qubits de verificação.

# --- After search, report the best design found ---
qc = best_qc
checks = best_checks
parities = best_parities
layers = best_layers
ghz_qubits = best_ghz_qubits
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

print(f"GHZ qubits: {ghz_qubits} {len(ghz_qubits)}")
print(f"Check qubits: {checks} {len(checks)}")

covered_fraction = weighted_coverage(
    layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
)
print(
    "Covered fraction (no idle): ",
    weighted_coverage(
        layers=layers, parities=parities, w_idle=0.0, w_gate=1.0
    ),
)

GHZ qubits: [50, 49, 51, 38, 52, 48, 58, 53, 47, 71, 39, 46, 70, 54, 33, 45, 72, 69, 55, 32, 37, 73, 68, 34, 31, 44, 25, 74, 78, 67, 18, 24, 79, 75, 89, 57, 11, 23, 93, 59, 88, 66, 10, 22, 92, 90, 87, 65, 12, 9, 21, 94, 91, 86, 77, 13, 8, 20, 95, 98, 97, 14, 7, 36, 99, 111, 107, 15, 6, 41, 115, 110, 106, 19, 17, 5, 40, 114, 109, 108, 105, 27, 4, 42, 118, 104, 28, 3, 129, 117, 103, 29, 2, 128, 125, 96, 30, 127, 124, 102] 100
Check qubits: [16, 26, 35, 43, 85, 126] 6
Covered fraction (no idle):  0.4595959595959596

Também podemos exibir algumas estatísticas de erro.

def circuit_errors(target, circ, error_type="cz"):
    """
    Pull per-resource error numbers from a Qiskit Target
    for ONLY the qubits/edges actually used by `circ`.

    Args:
        target: qiskit.transpiler.Target (e.g., backend.target)
        circ:   qiskit.QuantumCircuit
        error_type: one of {"cz", "meas", "t1", "t2"}:
            - "cz"   -> 2q CZ gate error on the circuit's used edges
            - "meas" -> measurement error on the circuit's used qubits
            - "t1"   -> T1 (converted to microseconds) on used qubits
            - "t2"   -> T2 (converted to microseconds) on used qubits

    Returns:
        list[float] of the requested quantity for the active edges/qubits.
    """

    # Get all 2-qubit edges that appear in the circuit (as undirected pairs).
    active_edges = active_gates(circ)  # e.g., {(0,1), (2,3), ...}

    # Intersect those with the device coupling map (so we only query valid edges).
    # Note: target.build_coupling_map().get_edges() yields directed pairs.
    edges = [
        edge
        for edge in target.build_coupling_map().get_edges()
        if tuple(sorted(edge)) in active_edges
    ]

    # Deduplicate direction: keep only one orientation of each edge.
    undirected_edges = []
    for edge in edges:
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges  # (not used later—see note below)

    # Accumulators for different error/physics quantities
    cz_errors, meas_errors, t1_errors, t2_errors = [], [], [], []

    # For every active (undirected) edge in the circuit, fetch its CZ error.
    # NOTE: Uses active_gates(circ) again (undirected tuples). This assumes
    # `target['cz']` accepts undirected indexing; many Targets store both directions.
    for edge in active_gates(circ):
        cz_errors.append(target["cz"][edge].error)

    # For every active qubit, fetch measure error and T1/T2 (converted to µs).
    for qubit in active_qubits(circ):
        meas_errors.append(target["measure"][(qubit,)].error)
        t1_errors.append(
            target.qubit_properties[qubit].t1 * 1e6
        )  # seconds -> microseconds
        t2_errors.append(
            target.qubit_properties[qubit].t2 * 1e6
        )  # seconds -> microseconds

    # Select which set to return.
    if error_type == "cz":
        return cz_errors
    elif error_type == "meas":
        return meas_errors
    elif error_type == "t1":
        return t1_errors
    else:
        return t2_errors

def active_qubits(circ):
    """
    Return a list of qubit indices that participate in at least one
    non-delay, non-barrier instruction in `circ`.
    """
    active_qubits = set()
    for inst in circ.data:
        # Skip scheduling artifacts that don’t act on state
        if (
            inst.operation.name != "delay"
            and inst.operation.name != "barrier"
        ):
            for qubit in inst.qubits:
                q = circ.find_bit(
                    qubit
                ).index  # map Qubit object -> integer index
                active_qubits.add(q)
    return list(active_qubits)

def active_gates(circ):
    """
    Return a set of undirected 2-qubit edges (i, j) that appear in `circ`.
    """
    used_2q_gates = set()
    for inst in circ:
        if inst.operation.num_qubits == 2:
            qs = inst.qubits
            # map Qubit objects -> indices, then sort to make the edge undirected
            qs = sorted([circ.find_bit(q).index for q in qs])
            used_2q_gates.add(tuple(sorted(qs)))
    return used_2q_gates

# ---- Print summary statistics ----
cz_errors = circuit_errors(backend.target, qc, error_type="cz")
meas_errors = circuit_errors(backend.target, qc, error_type="meas")
t1_errors = circuit_errors(backend.target, qc, error_type="t1")
t2_errors = circuit_errors(backend.target, qc, error_type="t2")

np.set_printoptions(linewidth=np.inf)
print(
    f"cz errors: \n mean: {np.round(np.mean(cz_errors), 3)}, max: {np.round(np.max(cz_errors), 3)}"
)
print(
    f"meas errors: \n mean: {np.round(np.mean(meas_errors), 3)}, max: {np.round(np.max(meas_errors), 3)}"
)
print(
    f"t1 errors: \n mean: {np.round(np.mean(t1_errors), 1)}, min: {np.round(np.min(t1_errors), 1)}"
)
print(
    f"t2 errors: \n mean: {np.round(np.mean(t2_errors), 1)}, min: {np.round(np.min(t2_errors), 1)}"
)

cz errors:
 mean: 0.002, max: 0.012
meas errors:
 mean: 0.014, max: 0.121
t1 errors:
 mean: 267.9, min: 23.6
t2 errors:
 mean: 155.9, min: 13.9

Como anteriormente, podemos simular o circuito primeiro na ausência de ruído para garantir a correção do circuito de preparação do estado GHZ.

# --- Simulate to ensure correctness ---

qc_meas = qc.copy()

# Add measurements to the GHZ qubits
c1 = ClassicalRegister(len(ghz_qubits), "c1")
qc_meas.add_register(c1)
for q, c in zip(ghz_qubits, c1):
    qc_meas.measure(q, c)

# Add measurements to the check qubits
if len(checks) > 0:
    c2 = ClassicalRegister(len(checks), "c2")
    qc_meas.add_register(c2)
    for q, c in zip(checks, c2):
        qc_meas.measure(q, c)

# Simulate the circuit with stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(qc_meas, shots=1000).result()
counts = res.get_counts()
print("Stabilizer simulation result:")
print(counts)

# Rename keys to "0 0" and "0 1" for easier plotting
# First len(checks) bits are check bits, rest are GHZ bits
keys = list(counts.keys())
for key in keys:
    check_bits = key[: len(checks)]
    ghz_bits = key[(len(checks) + 1) :]
    if set(check_bits) == {"0"} and set(ghz_bits) == {"0"}:
        counts["0 0"] = counts.pop(key)
    elif set(check_bits) == {"0"} and set(ghz_bits) == {"1"}:
        counts["0 1"] = counts.pop(key)
    else:
        continue

plot_histogram(counts)

Stabilizer simulation result:
{'000000 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111': 525, '000000 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000': 475}

Como esperado, os qubits de verificação são medidos todos como zero e preparamos o estado GHZ com sucesso.

Passo 3: Execução usando primitivos do Qiskit

Agora estamos prontos para executar o circuito em hardware real e demonstrar como o protocolo de detecção de erros consegue capturar erros na preparação do estado GHZ.

BAD_QUBITS = []  # specify any additional bad qubits to avoid (this is specific to the chosen backend)
SHOTS = 10000  # number of shots

Definimos uma função auxiliar para adicionar medições ao circuito GHZ.

def add_measurements(qc, ghz_qubits, checks):
    # --- Measure each set of qubits into different classical registers to facilitate post-processing ---

    # Add measurements to the GHZ qubits
    c1 = ClassicalRegister(len(ghz_qubits), "c1")
    qc.add_register(c1)
    for q, c in zip(ghz_qubits, c1):
        qc.measure(q, c)

    # Add measurements to the check qubits
    c2 = ClassicalRegister(len(checks), "c2")
    qc.add_register(c2)
    for q, c in zip(checks, c2):
        qc.measure(q, c)

    return qc

Antes da execução, desenhamos o layout dos qubits GHZ e dos qubits de verificação no hardware selecionado.

# Plot the layout of GHZ and check qubits on the device
plot_gate_map(
    backend,
    label_qubits=True,
    line_width=20,
    line_color=[
        "black"
        if edge[0] in ghz_qubits + checks and edge[1] in ghz_qubits + checks
        else "lightgrey"
        for edge in backend.coupling_map.graph.edge_list()
    ],
    qubit_color=[
        "blue"
        if i in ghz_qubits
        else "salmon"
        if i in checks
        else "lightgrey"
        for i in range(0, backend.num_qubits)
    ],
)
plt.show()

qc.draw("mpl", idle_wires=False, fold=-1)

Agora adicionamos as medições.

qc = add_measurements(qc, ghz_qubits, checks)

O pipeline de escalonamento abaixo fixa os tempos, remove barreiras, simplifica atrasos e injeta desacoplamento dinâmico, tudo isso preservando os tempos originais das operações.

# The scheduling consists of first inserting delays while barriers are still there
# Then removing the barriers and consolidating the delays, so that the operations do not move in time
# Lastly we replace delays with dynamical decoupling
collect_function = partial(
    collect_using_filter_function,
    filter_function=(lambda node: node.op.name == "delay"),
    split_blocks=True,
    min_block_size=2,
    split_layers=False,
    collect_from_back=False,
    max_block_width=None,
)

collapse_function = partial(
    collapse_to_operation,
    collapse_function=(
        lambda circ: Delay(sum(inst.operation.duration for inst in circ))
    ),
)

class Unschedule(AnalysisPass):
    """Removes a property from the passmanager property set so that the circuit looks unscheduled, so we can schedule it again."""

    def run(self, dag):
        del self.property_set["node_start_time"]

def build_passmanager(backend, dd_qubits=None):
    pm = generate_preset_pass_manager(
        target=backend.target,
        layout_method="trivial",
        optimization_level=2,
        routing_method="none",
    )

    pm.scheduling = PassManager(
        [
            ALAPScheduleAnalysis(target=backend.target),
            PadDelay(target=backend.target),
            RemoveBarriers(),
            Unschedule(),
            CollectAndCollapse(
                collect_function=collect_function,
                collapse_function=collapse_function,
            ),
            ALAPScheduleAnalysis(target=backend.target),
            PadDynamicalDecoupling(
                dd_sequence=[XGate(), RZGate(-np.pi), XGate(), RZGate(np.pi)],
                spacing=[1 / 4, 1 / 2, 0, 0, 1 / 4],
                target=backend.target,
                qubits=dd_qubits,
            ),
        ]
    )

    return pm

Agora podemos usar o gerenciador de passagens personalizado para transpilar o circuito para o backend selecionado.

# Transpile the circuits for the backend
pm = build_passmanager(backend, ghz_qubits)

# Instruction set architecture (ISA) level circuit after scheduling and DD insertion
isa_circuit = pm.run(qc)

# Draw after scheduling and DD insertion
# timeline_drawer(isa_circuit, show_idle=False, time_range=(0, 1000), target=backend.target)

isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Em seguida, submetemos o job usando o primitivo Sampler do Qiskit Runtime.

# Select the sampler options
sampler = Sampler(mode=backend)
sampler.options.default_shots = SHOTS
sampler.options.dynamical_decoupling.enable = False
sampler.options.execution.rep_delay = 0.00025

# Submit the job
print("Submitting sampler job")
ghz_job = sampler.run([isa_circuit])

print(ghz_job.job_id())

d493f17nmdfs73abf9qg

Passo 4: Pós-processamento e retorno do resultado no formato clássico desejado

Agora podemos recuperar e analisar os resultados do job do Sampler.

# Retrieve the job results
job_result = ghz_job.result()

# Get the counts from GHZ and check qubit measurements
ghz_counts = job_result[0].data.c1.get_counts()
checks_counts = job_result[0].data.c2.get_counts()

# Post-process to get unflagged GHZ counts (i.e., check bits are all '0')
joined_counts = job_result[0].join_data().get_counts()
unflagged_counts = {}
for key, count in joined_counts.items():
    check_bits = key[: len(checks)]
    ghz_bits = key[len(checks) :]
    if set(check_bits) == {"0"}:
        unflagged_counts[ghz_bits] = count

# Get top 20 outcomes by frequency from the unflagged counts
top_counts = dict(
    sorted(unflagged_counts.items(), key=lambda x: x[1], reverse=True)[:20]
)

# Rename keys for better visualization
top_counts_renamed = {}
i = 0
for key, count in top_counts.items():
    if set(key) == {"0"}:
        top_counts_renamed["all 0s"] = count
    elif set(key) == {"1"}:
        top_counts_renamed["all 1s"] = count
    else:
        top_counts_renamed[f"other_{i}"] = count
        i += 1

plot_histogram(top_counts_renamed, figsize=(12, 7))

No histograma acima, plotamos as 20 medições de bitstrings dos qubits GHZ que não foram sinalizadas pelos qubits de verificação. Como esperado, as bitstrings com todos os bits iguais a 0 e com todos iguais a 1 apresentam as maiores contagens. Observe que algumas bitstrings errôneas com baixo peso de erro não foram capturadas pela detecção de erros. As maiores contagens ainda são encontradas nas bitstrings esperadas.

Discussão

Neste tutorial, mostramos como implementar uma técnica de detecção de erros com baixo overhead usando códigos de espaçotempo e demonstramos sua aplicação prática à preparação de estados GHZ em hardware real. Consulte [3] para explorar mais detalhes técnicos sobre a preparação de estados GHZ. Além da detecção de erros, os autores utilizam mitigação de erros de leitura com M3 e TREX, e realizam técnicas de descompletamento temporário para preparar estados GHZ de alta fidelidade.

Referências

• [1] Martiel, S., & Javadi-Abhari, A. (2025). Low-overhead error detection with spacetime codes. arXiv preprint arXiv:2504.15725.
• [2] van den Berg, E., Bravyi, S., Gambetta, J. M., Jurcevic, P., Maslov, D., & Temme, K. (2023). Single-shot error mitigation by coherent Pauli checks. Physical Review Research, 5(3), 033193.
• [3] Javadi-Abhari, A., Martiel, S., Seif, A., Takita, M., & Wei, K. X. (2025). Big cats: entanglement in 120 qubits and beyond. arXiv preprint arXiv:2510.09520.
