Introdução a portas fracionárias

Estimativa de uso: menos de 30 segundos em um processador Heron r2 (NOTA: Esta é apenas uma estimativa. Seu tempo de execução pode variar.)

Contexto

Portas fracionárias em QPUs da IBM

Portas fracionárias são portas quânticas parametrizadas que permitem a execução direta de rotações de ângulos arbitrários (dentro de limites específicos), eliminando a necessidade de decompô-las em múltiplas portas de base. Ao aproveitar as interações nativas entre qubits físicos, os usuários podem implementar certos unitários de forma mais eficiente no hardware.

QPUs Heron da IBM Quantum® suportam as seguintes portas fracionárias:

• $R_{ZZ}(\theta)$ para $0 < \theta < \pi / 2$
• $R_X(\theta)$ para qualquer valor real $\theta$

Essas portas podem reduzir significativamente tanto a profundidade quanto a duração dos circuitos quânticos. Elas são particularmente vantajosas em aplicações que dependem fortemente de $R_{ZZ}$ e $R_X$, como simulação Hamiltoniana, o Algoritmo de Otimização Aproximada Quântica (QAOA) e métodos de kernel quântico. Neste tutorial, focamos no kernel quântico como um exemplo prático.

Limitações

Portas fracionárias são atualmente uma funcionalidade experimental e vêm com algumas restrições:

• $R_{ZZ}$ é limitado a ângulos no intervalo $0 < \theta < \pi / 2$.
• O uso de portas fracionárias não é suportado para circuitos dinâmicos, Pauli twirling, cancelamento de erro probabilístico (PEC), e extrapolação de ruído zero (ZNE) (usando amplificação de erro probabilística (PEA)).

Portas fracionárias requerem um fluxo de trabalho diferente em comparação com a abordagem padrão. Este tutorial explica como trabalhar com portas fracionárias através de uma aplicação prática.

Veja o seguinte para mais detalhes sobre portas fracionárias.

• Portas fracionárias
• Quando não usar portas fracionárias

Visão geral

O fluxo de trabalho para usar as portas fracionárias geralmente segue o fluxo de trabalho dos padrões Qiskit. A principal diferença é que todos os ângulos RZZ devem satisfazer a restrição $0 < \theta \leq \pi/2$. Existem duas abordagens para garantir que esta condição seja atendida. Este tutorial foca e recomenda a segunda abordagem.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-basis-constructor qiskit-ibm-runtime

1. Gerar valores de parâmetros que satisfazem a restrição de ângulo RZZ

Se você tem confiança de que todos os ângulos RZZ estão dentro do intervalo válido, você pode seguir o fluxo de trabalho padrão dos padrões Qiskit. Neste caso, você simplesmente submete os valores de parâmetros como parte de um PUB. O fluxo de trabalho prossegue da seguinte forma.

pm = generate_preset_pass_manager(backend=backend, ...)
t_circuit = pm.run(circuit)
t_observable = observable.apply_layout(t_circuit.layout)
sampler.run([(t_circuit, parameter_values)])
estimator.run([(t_circuit, t_observable, parameter_values)])

Se você tentar submeter um PUB que inclui uma porta RZZ com um ângulo fora do intervalo válido, você encontrará uma mensagem de erro como:

'The instruction rzz is supported only for angles in the range [0, pi/2], but an angle (20.0) outside of this range has been requested; via parameter value(s) γ[0]=10.0, substituted in parameter expression 2.0*γ[0].'

Para evitar este erro, você deve considerar a segunda abordagem descrita abaixo.

2. Atribuir valores de parâmetros aos circuitos antes da transpilação

O pacote qiskit-ibm-runtime fornece um passe de transpilador especializado chamado FoldRzzAngle. Este passe transforma circuitos quânticos para que todos os ângulos RZZ estejam em conformidade com a restrição de ângulo RZZ. Se você fornecer o backend para generate_preset_pass_manager ou transpile, o Qiskit aplica automaticamente FoldRzzAngle aos circuitos quânticos. Isso solicita que você atribua valores de parâmetros aos circuitos quânticos antes da transpilação. O fluxo de trabalho prossegue da seguinte forma.

pm = generate_preset_pass_manager(backend=backend, ...)
b_circuit = circuit.assign_parameters(parameter_values)
t_circuit = pm.run(b_circuit)
t_observable = observable.apply_layout(t_circuit.layout)
sampler.run([(t_circuit,)])
estimator.run([(t_circuit, t_observable)])

Note que este fluxo de trabalho incorre em um custo computacional maior do que a primeira abordagem, pois envolve atribuir valores de parâmetros aos circuitos quânticos e armazenar os circuitos com parâmetros vinculados localmente. Além disso, há um problema conhecido no Qiskit onde a transformação de portas RZZ pode falhar em certos cenários. Para uma solução alternativa, consulte a seção Solução de problemas. Este tutorial demonstra como usar portas fracionárias através da segunda abordagem por meio de um exemplo inspirado no método de kernel quântico. Para entender melhor onde os kernels quânticos provavelmente serão úteis, recomendamos a leitura de Liu, Arunachalam & Temme (2021).

Você também pode trabalhar no tutorial Treinamento de kernel quântico e na lição Kernels quânticos no curso de aprendizado de máquina quântica no IBM Quantum Learning.

Requisitos

Antes de começar este tutorial, certifique-se de ter o seguinte instalado:

• Qiskit SDK v2.0 ou posterior, com suporte a visualização
• Qiskit Runtime v0.37 ou posterior (pip install qiskit-ibm-runtime)
• Qiskit Basis Constructor (pip install qiskit_basis_constructor)

Configuração

import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit, generate_preset_pass_manager
from qiskit.circuit import ParameterVector
from qiskit.circuit.library import unitary_overlap
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

Habilitar portas fracionárias e verificar portas de base

Para usar portas fracionárias, você pode obter um backend que as suporta definindo a opção use_fractional_gates=True. Se o backend suporta portas fracionárias, você verá rzz e rx listados entre suas portas de base.

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)  # backend should be a heron device or later
backend_name = backend.name
backend_c = service.backend(backend_name)  # w/o fractional gates
backend_f = service.backend(
    backend_name, use_fractional_gates=True
)  # w/ fractional gates
print(f"Backend: {backend_name}")
print(f"No fractional gates: {backend_c.basis_gates}")
print(f"With fractional gates: {backend_f.basis_gates}")
if "rzz" not in backend_f.basis_gates:
    print(f"Backend {backend_name} does not support fractional gates")

Backend: ibm_fez
No fractional gates: ['cz', 'id', 'rz', 'sx', 'x']
With fractional gates: ['cz', 'id', 'rx', 'rz', 'rzz', 'sx', 'x']

Fluxo de trabalho com portas fracionárias

Etapa 1: Mapear entradas clássicas para problema quântico

Circuito de kernel quântico

Nesta seção, exploramos o circuito de kernel quântico usando portas RZZ para introduzir o fluxo de trabalho para portas fracionárias.

Começamos construindo um circuito quântico para calcular entradas individuais da matriz de kernel. Isso é feito combinando circuitos de mapa de características ZZ com uma sobreposição unitária. A função kernel recebe vetores no espaço mapeado de características e retorna seu produto interno como uma entrada da matriz de kernel: $K(x, y) = \langle \Phi(x) | \Phi(y) \rangle,$ onde $|\Phi(x)\rangle$ representa o estado quântico mapeado de características.

Construímos manualmente um circuito de mapa de características ZZ usando portas RZZ. Embora o Qiskit forneça um zz_feature_map integrado, ele não suporta atualmente portas RZZ a partir do Qiskit v2.0.2 (veja o problema).

Em seguida, calculamos a função kernel para entradas idênticas - por exemplo, $K(x, x) = 1$. Em computadores quânticos ruidosos, este valor pode ser menor que 1 devido ao ruído. Um resultado mais próximo de 1 indica menor ruído na execução. Neste tutorial, nos referimos a este valor como fidelidade, definida como $\text{fidelity} = K(x, x).$

optimization_level = 2
shots = 2000
reps = 3
rng = np.random.default_rng(seed=123)

def my_zz_feature_map(num_qubits: int, reps: int = 1) -> QuantumCircuit:
    x = ParameterVector("x", num_qubits * reps)
    qc = QuantumCircuit(num_qubits)
    qc.h(range(num_qubits))
    for k in range(reps):
        K = k * num_qubits
        for i in range(num_qubits):
            qc.rz(x[i + K], i)
        pairs = [(i, i + 1) for i in range(num_qubits - 1)]
        for i, j in pairs[0::2] + pairs[1::2]:
            qc.rzz((np.pi - x[i + K]) * (np.pi - x[j + K]), i, j)
    return qc

def quantum_kernel(num_qubits: int, reps: int = 1) -> QuantumCircuit:
    qc = my_zz_feature_map(num_qubits, reps=reps)
    inner_product = unitary_overlap(qc, qc, "x", "y", insert_barrier=True)
    inner_product.measure_all()
    return inner_product

def random_parameters(inner_product: QuantumCircuit) -> np.ndarray:
    return np.tile(rng.random(inner_product.num_parameters // 2), 2)

def fidelity(result) -> float:
    ba = result.data.meas
    return ba.get_int_counts().get(0, 0) / ba.num_shots

Circuitos de kernel quântico e seus valores de parâmetros correspondentes são gerados para sistemas com 4 a 40 qubits, e suas fidelidades são subsequentemente avaliadas.

qubits = list(range(4, 44, 4))
circuits = [quantum_kernel(i, reps=reps) for i in qubits]
params = [random_parameters(circ) for circ in circuits]

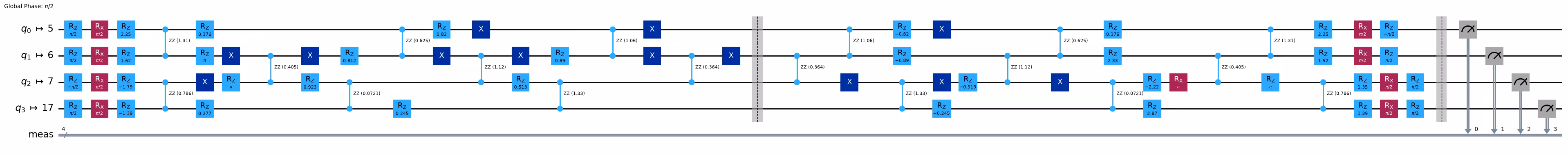

O circuito de quatro qubits é visualizado abaixo.

circuits[0].draw("mpl", fold=-1)

No fluxo de trabalho padrão dos padrões Qiskit, valores de parâmetros são tipicamente passados para a primitiva Sampler ou Estimator como parte de um PUB. No entanto, ao usar um backend que suporta portas fracionárias, esses valores de parâmetros devem ser explicitamente atribuídos ao circuito quântico antes da transpilação.

b_qc = [
    circ.assign_parameters(param) for circ, param in zip(circuits, params)
]
b_qc[0].draw("mpl", fold=-1)

Etapa 2: Otimizar problema para execução em hardware quântico

Em seguida, transpilamos o circuito usando o gerenciador de passes seguindo o padrão Qiskit padrão. Ao fornecer um backend que suporta portas fracionárias para generate_preset_pass_manager, um passe especializado chamado FoldRzzAngle é automaticamente incluído. Este passe modifica o circuito para estar em conformidade com as restrições de ângulo RZZ. Como resultado, portas RZZ com valores negativos na figura anterior são transformadas em valores positivos, e algumas portas X adicionais são adicionadas.

backend_f = service.backend(name=backend_name, use_fractional_gates=True)
# pm_f includes `FoldRzzAngle` pass
pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_f
)

t_qc_f = pm_f.run(b_qc)
print(t_qc_f[0].count_ops())
t_qc_f[0].draw("mpl", fold=-1)

OrderedDict([('rz', 35), ('rzz', 18), ('x', 13), ('rx', 9), ('measure', 4), ('barrier', 2)])

Para avaliar o impacto das portas fracionárias, avaliamos o número de portas não-locais (CZ e RZZ para este backend), juntamente com profundidades e durações de circuitos, e comparamos essas métricas com aquelas de um fluxo de trabalho padrão mais tarde.

nnl_f = [qc.num_nonlocal_gates() for qc in t_qc_f]
depth_f = [qc.depth() for qc in t_qc_f]
duration_f = [
    qc.estimate_duration(backend_f.target, unit="u") for qc in t_qc_f
]

Etapa 3: Executar usando primitivas Qiskit

Executamos o circuito transpilado com o backend que suporta portas fracionárias.

sampler_f = SamplerV2(mode=backend_f)
sampler_f.options.dynamical_decoupling.enable = True
sampler_f.options.dynamical_decoupling.sequence_type = "XY4"
sampler_f.options.dynamical_decoupling.skip_reset_qubits = True

job = sampler_f.run(t_qc_f, shots=shots)
print(job.job_id())

d4bninsi51bc738j97eg

Etapa 4: Pós-processar e retornar resultado no formato clássico desejado

Você pode obter o valor da função kernel $K(x, x)$ medindo a probabilidade da cadeia de bits de todos zeros 00...00 na saída.

# job = service.job("d1obougt0npc73flhiag")
result = job.result()
fidelity_f = [fidelity(result=res) for res in result]
print(fidelity_f)
usage_f = job.usage()

[0.9005, 0.647, 0.3345, 0.355, 0.3315, 0.174, 0.1875, 0.149, 0.1175, 0.085]

Comparação de fluxo de trabalho e circuito sem portas fracionárias

Nesta seção, apresentamos o fluxo de trabalho padrão dos padrões Qiskit usando um backend que não suporta portas fracionárias. Ao comparar os circuitos transpilados, você notará que a versão usando portas fracionárias (da seção anterior) é mais compacta do que a sem portas fracionárias.

# step 1: map classical inputs to quantum problem
# `circuits` and `params` from the previous section are reused here

# step 2: optimize circuits
backend_c = service.backend(backend_name)  # w/o fractional gates
pm_c = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_c
)
t_qc_c = pm_c.run(circuits)
print(t_qc_c[0].count_ops())
t_qc_c[0].draw("mpl", fold=-1)

OrderedDict([('rz', 130), ('sx', 80), ('cz', 36), ('measure', 4), ('barrier', 2)])

nnl_c = [qc.num_nonlocal_gates() for qc in t_qc_c]
depth_c = [qc.depth() for qc in t_qc_c]
duration_c = [
    qc.estimate_duration(backend_c.target, unit="u") for qc in t_qc_c
]

# step 3: execute
sampler_c = SamplerV2(backend_c)
sampler_c.options.dynamical_decoupling.enable = True
sampler_c.options.dynamical_decoupling.sequence_type = "XY4"
sampler_c.options.dynamical_decoupling.skip_reset_qubits = True

job = sampler_c.run(pubs=zip(t_qc_c, params), shots=shots)
print(job.job_id())

d4bnirvnmdfs73ae3a2g

# step 4: post-processing
# job = service.job("d1obp8j3rr0s73bg4810")
result = job.result()
fidelity_c = [fidelity(res) for res in result]
print(fidelity_c)
usage_c = job.usage()

[0.6675, 0.5725, 0.098, 0.102, 0.065, 0.0235, 0.006, 0.0015, 0.0015, 0.002]

Comparação de profundidades e fidelidades

Nesta seção, comparamos o número de portas não-locais e as fidelidades entre circuitos com e sem portas fracionárias. Isto destaca os potenciais benefícios de usar portas fracionárias em termos de eficiência de execução e qualidade.

plt.plot(qubits, depth_c, "-o", label="no fractional gates")
plt.plot(qubits, depth_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("depth")
plt.title("Comparison of depths")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bcaac50>

plt.plot(qubits, duration_c, "-o", label="no fractional gates")
plt.plot(qubits, duration_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("duration (µs)")
plt.title("Comparison of durations")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bdef310>

plt.plot(qubits, nnl_c, "-o", label="no fractional gates")
plt.plot(qubits, nnl_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("number of non-local gates")
plt.title("Comparison of numbers of non-local gates")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12be8ac90>

plt.plot(qubits, fidelity_c, "-o", label="no fractional gates")
plt.plot(qubits, fidelity_f, "-o", label="with fractional gates")
plt.xlabel("number of qubits")
plt.ylabel("fidelity")
plt.title("Comparison of fidelities")
plt.grid()
plt.legend()

<matplotlib.legend.Legend at 0x12bea8290>

Comparamos o tempo de uso da QPU com e sem portas fracionárias. Os resultados na célula a seguir mostram que os tempos de uso da QPU são quase idênticos.

print(f"no fractional gates: {usage_c} seconds")
print(f"fractional gates: {usage_f} seconds")

no fractional gates: 7 seconds
fractional gates: 7 seconds

Tópico avançado: Usando apenas portas RX fracionárias

A necessidade do fluxo de trabalho modificado ao usar portas fracionárias decorre principalmente da restrição nos ângulos das portas RZZ. No entanto, se você usar apenas as portas RX fracionárias e excluir as portas RZZ fracionárias, você pode continuar a seguir os padrões de fluxo de trabalho padrão do Qiskit. Esta abordagem ainda pode oferecer benefícios significativos, particularmente em circuitos que envolvem um grande número de portas RX e portas U, ao reduzir a contagem geral de portas e potencialmente melhorar o desempenho. Nesta seção, demonstramos como otimizar seus circuitos usando apenas portas RX fracionárias, omitindo portas RZZ.

Para suportar isto, fornecemos uma função utilitária que permite desabilitar uma porta base específica em um objeto Target. Aqui, a usamos para desabilitar portas RZZ.

from qiskit.circuit.library import n_local
from qiskit.transpiler import Target

def remove_instruction_from_target(target: Target, gate_name: str) -> Target:
    new_target = Target(
        description=target.description,
        num_qubits=target.num_qubits,
        dt=target.dt,
        granularity=target.granularity,
        min_length=target.min_length,
        pulse_alignment=target.pulse_alignment,
        acquire_alignment=target.acquire_alignment,
        qubit_properties=target.qubit_properties,
        concurrent_measurements=target.concurrent_measurements,
    )

    for name, qarg_map in target.items():
        if name == gate_name:
            continue
        instruction = target.operation_from_name(name)
        if qarg_map == {None: None}:
            qarg_map = None
        new_target.add_instruction(instruction, qarg_map, name=name)
    return new_target

Usamos um circuito consistindo de portas U, CZ e RZZ como exemplo.

qc = n_local(3, "u", "cz", "linear", reps=1)
qc.rzz(1.1, 0, 1)
qc.draw("mpl")

Primeiro transpilamos o circuito para um backend que não suporta portas fracionárias.

pm_c = generate_preset_pass_manager(
    optimization_level=optimization_level, backend=backend_c
)
t_qc = pm_c.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 23), ('sx', 16), ('cz', 4)])

Em seguida, transpilamos o mesmo circuito usando portas RX fracionárias, excluindo portas RZZ. Isto resulta em uma ligeira redução na contagem total de portas, graças à implementação mais eficiente das portas RX.

backend_f = service.backend(backend_name, use_fractional_gates=True)
target = remove_instruction_from_target(backend_f.target, "rzz")
pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level,
    target=target,
)
t_qc = pm_f.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 22), ('sx', 14), ('cz', 4), ('rx', 1)])

Otimize portas U com portas RX fracionárias

Nesta seção, demonstramos como otimizar portas U usando portas RX fracionárias, baseando-nos no mesmo circuito introduzido na seção anterior.

Você precisará instalar o pacote qiskit-basis-constructor para esta seção. Esta é uma versão beta de um novo plugin de transpilação para Qiskit, que poderá ser integrado ao Qiskit no futuro.

# %pip install qiskit-basis-constructor

from qiskit.circuit.library import UGate
from qiskit_basis_constructor import DEFAULT_EQUIVALENCE_LIBRARY

Transpilamos o circuito usando apenas portas RX fracionárias, excluindo portas RZZ. Ao introduzir uma regra de decomposição customizada, como mostrado a seguir, podemos reduzir o número de portas de qubit único necessárias para implementar uma porta U.

Este recurso está atualmente em discussão nesta issue do GitHub.

# special decomposition rule for UGate
x = ParameterVector("x", 3)
zxz = QuantumCircuit(1)
zxz.rz(x[2] - np.pi / 2, 0)
zxz.rx(x[0], 0)
zxz.rz(x[1] + np.pi / 2, 0)
DEFAULT_EQUIVALENCE_LIBRARY.add_equivalence(UGate(x[0], x[1], x[2]), zxz)

Em seguida, aplicamos o transpilador usando a tradução constructor-beta fornecida pelo pacote qiskit-basis-constructor. Como resultado, o número total de portas é reduzido em comparação à transpilação anterior.

pm_f = generate_preset_pass_manager(
    optimization_level=optimization_level,
    target=target,
    translation_method="constructor-beta",
)
t_qc = pm_f.run(qc)
print(t_qc.count_ops())
t_qc.draw("mpl")

OrderedDict([('rz', 16), ('rx', 9), ('cz', 4)])

Resolução de problemas

Problema: Ângulos RZZ inválidos podem permanecer após a transpilação

A partir do Qiskit v2.0.3, existem problemas conhecidos onde portas RZZ com ângulos inválidos podem permanecer nos circuitos mesmo após a transpilação. O problema tipicamente surge nas seguintes condições.

Falha ao usar a opção target com generate_preset_pass_manager ou transpiler

Quando a opção target é usada com generate_preset_pass_manager ou transpiler, o passe de transpilador especializado FoldRzzAngle não é invocado. Para garantir o tratamento adequado dos ângulos RZZ para portas fracionárias, recomendamos sempre usar a opção backend em vez disso. Veja esta issue para mais detalhes.

Falha quando os circuitos contêm certas portas

Se o seu circuito incluir certas portas como XXPlusYYGate, o transpilador do Qiskit pode gerar portas RZZ com ângulos inválidos. Se você encontrar este problema, veja esta issue do GitHub para uma solução alternativa.

Pesquisa do tutorial

Por favor, responda esta breve pesquisa para fornecer feedback sobre este tutorial. Suas percepções nos ajudarão a melhorar nossas ofertas de conteúdo e experiência do usuário.

Link to survey
