Corte de circuitos para redução de profundidade

Estimativa de uso: Oito minutos em um processador Eagle (NOTA: Esta é apenas uma estimativa. Seu tempo de execução pode variar.)

Contexto

Este tutorial demonstra como construir um padrão Qiskit para cortar portas em um circuito quântico e reduzir a profundidade do circuito. Para uma discussão mais aprofundada sobre corte de circuitos, visite a documentação do addon Qiskit de corte de circuitos.

Requisitos

Antes de iniciar este tutorial, certifique-se de ter o seguinte instalado:

• Qiskit SDK v2.0 ou posterior, com suporte a visualização
• Qiskit Runtime v0.22 ou posterior (pip install qiskit-ibm-runtime)
• Addon Qiskit de corte de circuitos v0.9.0 ou posterior (pip install qiskit-addon-cutting)

Configuração

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit qiskit-addon-cutting qiskit-ibm-runtime

import numpy as np

from qiskit.circuit.library import EfficientSU2
from qiskit.quantum_info import PauliList, Statevector, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

from qiskit_addon_cutting import (
    cut_gates,
    generate_cutting_experiments,
    reconstruct_expectation_values,
)

from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

Passo 1: Mapear entradas clássicas para um problema quântico

Implementaremos nosso padrão Qiskit usando os quatro passos descritos na documentação. Neste caso, simularemos valores de expectativa em um circuito de uma certa profundidade cortando portas que resultam em portas de troca e executando subexperimentos em circuitos mais rasos. O corte de portas é relevante para os Passos 2 (otimizar circuito para execução quântica decompondo portas distantes) e 4 (pós-processamento para reconstruir valores de expectativa no circuito original). No primeiro passo, geraremos um circuito da biblioteca de circuitos do Qiskit e definiremos alguns observáveis.

• Entrada: Parâmetros clássicos para definir um circuito
• Saída: Circuito abstrato e observáveis

circuit = EfficientSU2(num_qubits=4, entanglement="circular").decompose()
circuit.assign_parameters([0.4] * len(circuit.parameters), inplace=True)
observables = PauliList(["ZZII", "IZZI", "IIZZ", "XIXI", "ZIZZ", "IXIX"])
circuit.draw("mpl", scale=0.8, style="iqp")

Passo 2: Otimizar problema para execução em hardware quântico

• Entrada: Circuito abstrato e observáveis
• Saída: Circuito alvo e observáveis produzidos ao cortar portas distantes para reduzir a profundidade do circuito transpilado

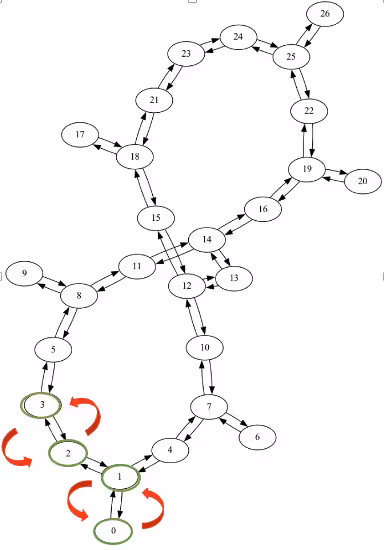

Escolhemos um layout inicial que requer duas trocas para executar as portas entre os qubits 3 e 0 e mais duas trocas para retornar os qubits às suas posições iniciais. Escolhemos optimization_level=3, que é o nível mais alto de otimização disponível com um gerenciador de passos predefinido.

service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, min_num_qubits=circuit.num_qubits, simulator=False
)

pm = generate_preset_pass_manager(
    optimization_level=3, initial_layout=[0, 1, 2, 3], backend=backend
)
transpiled_qc = pm.run(circuit)

print(f"Transpiled circuit depth: {transpiled_qc.depth()}")
transpiled_qc.draw("mpl", scale=0.4, idle_wires=False, style="iqp", fold=-1)

Transpiled circuit depth: 103

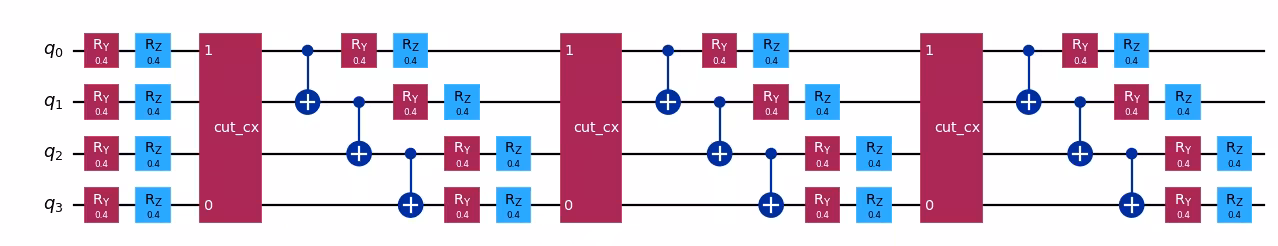

Encontrar e cortar as portas distantes: Substituiremos as portas distantes (portas conectando qubits não-locais, 0 e 3) por objetos TwoQubitQPDGate especificando seus índices. cut_gates substituirá as portas nos índices especificados por objetos TwoQubitQPDGate e também retornará uma lista de instâncias QPDBasis -- uma para cada decomposição de porta. O objeto QPDBasis contém informações sobre como decomor as portas cortadas em operações de um único qubit.

# Find the indices of the distant gates
cut_indices = [
    i
    for i, instruction in enumerate(circuit.data)
    if {circuit.find_bit(q)[0] for q in instruction.qubits} == {0, 3}
]

# Decompose distant CNOTs into TwoQubitQPDGate instances
qpd_circuit, bases = cut_gates(circuit, cut_indices)

qpd_circuit.draw("mpl", scale=0.8)

Gerar os subexperimentos para executar no backend: generate_cutting_experiments aceita um circuito contendo instâncias TwoQubitQPDGate e observáveis como uma PauliList.

Para simular o valor de expectativa do circuito em tamanho completo, muitos subexperimentos são gerados a partir da distribuição de quasiprobabilidade conjunta das portas decompostas e então executados em um ou mais backends. O número de amostras retiradas da distribuição é controlado por num_samples, e um coeficiente combinado é dado para cada amostra única. Para mais informações sobre como os coeficientes são calculados, consulte o material explicativo.

# Generate the subexperiments and sampling coefficients
subexperiments, coefficients = generate_cutting_experiments(
    circuits=qpd_circuit, observables=observables, num_samples=np.inf
)

Para comparação, vemos que os subexperimentos QPD serão mais rasos após o corte de portas distantes: Aqui está um exemplo de um subexperimento arbitrariamente escolhido gerado a partir do circuito QPD. Sua profundidade foi reduzida em mais da metade. Muitos desses subexperimentos probabilísticos devem ser gerados e avaliados para reconstruir um valor de expectativa do circuito mais profundo.

# Transpile the decomposed circuit to the same layout
transpiled_qpd_circuit = pm.run(subexperiments[100])

print(f"Original circuit depth after transpile: {transpiled_qc.depth()}")
print(
    f"QPD subexperiment depth after transpile: {transpiled_qpd_circuit.depth()}"
)
transpiled_qpd_circuit.draw(
    "mpl", scale=0.6, style="iqp", idle_wires=False, fold=-1
)

Original circuit depth after transpile: 103
QPD subexperiment depth after transpile: 46

Por outro lado, o corte resulta na necessidade de amostragem extra. Aqui cortamos três portas CNOT, resultando em uma sobrecarga de amostragem de $9^3$. Para mais informações sobre a sobrecarga de amostragem incorrida pelo corte de circuitos, consulte a documentação do Circuit Knitting Toolbox.

print(f"Sampling overhead: {np.prod([basis.overhead for basis in bases])}")

Sampling overhead: 729.0

Passo 3: Executar usando primitivas Qiskit

Execute os circuitos alvo ("subexperimentos") com a Primitiva Sampler.

• Entrada: Circuitos alvo
• Saída: Distribuições de quasiprobabilidade

# Transpile the subexperiments to the backend's instruction set architecture (ISA)
isa_subexperiments = pm.run(subexperiments)

# Set up the Qiskit Runtime Sampler primitive.  For a fake backend, this will use a local simulator.
sampler = SamplerV2(backend)

# Submit the subexperiments
job = sampler.run(isa_subexperiments)

# Retrieve the results
results = job.result()

print(job.job_id())

czypg1r6rr3g008mgp6g

Passo 4: Pós-processar e retornar resultado no formato clássico desejado

Use os resultados dos subexperimentos, subobserváveis e coeficientes de amostragem para reconstruir o valor de expectativa do circuito original.

Entrada: Distribuições de quasiprobabilidade Saída: Valores de expectativa reconstruídos

reconstructed_expvals = reconstruct_expectation_values(
    results,
    coefficients,
    observables,
)
# Reconstruct final expectation value
final_expval = np.dot(reconstructed_expvals, [1] * len(observables))
print("Final reconstructed expectation value")
print(final_expval)

Final reconstructed expectation value
1.0751342773437473

ideal_expvals = [
    Statevector(circuit).expectation_value(SparsePauliOp(observable))
    for observable in observables
]
print("Ideal expectation value")
print(np.dot(ideal_expvals, [1] * len(observables)).real)

Ideal expectation value
1.2283177520039992
