Escreva um passo de transpilação personalizado

Versões dos pacotes

O código nesta página foi desenvolvido com os seguintes requisitos. Recomendamos usar estas versões ou mais recentes.

qiskit[all]~=2.3.0

O Qiskit SDK permite criar passos de transpilação personalizados e executá-los no objeto PassManager ou adicioná-los a um StagedPassManager. Aqui demonstraremos como escrever um passo de transpilação, com foco na construção de um passo que realiza Pauli twirling nas portas quânticas ruidosas de um circuito quântico. Este exemplo utiliza o DAG, que é o objeto manipulado pelo tipo de passo TransformationPass.

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit

Contexto: representação em DAG

Antes de construir um passo, é importante apresentar a representação interna de circuitos quânticos no Qiskit, o grafo acíclico dirigido (DAG) (consulte este tutorial para uma visão geral). Para seguir esses passos, instale a biblioteca graphviz para as funções de plotagem do DAG.

No Qiskit, dentro das etapas de transpilação, os circuitos são representados usando um DAG. Em geral, um DAG é composto de vértices (também conhecidos como "nós") e arestas dirigidas que conectam pares de vértices em uma orientação específica. Essa representação é armazenada usando objetos qiskit.dagcircuit.DAGCircuit compostos de objetos DagNode individuais. A vantagem dessa representação em relação a uma lista pura de portas (ou seja, uma netlist) é que o fluxo de informações entre operações é explícito, facilitando as decisões de transformação.

Este exemplo ilustra o DAG criando um circuito simples que prepara um estado de Bell e aplica uma rotação $R_Z$, dependendo do resultado da medição.

  from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
  import numpy as np

  qr = QuantumRegister(3, 'qr')
  cr = ClassicalRegister(3, 'cr')
  qc = QuantumCircuit(qr, cr)

  qc.h(qr[0])
  qc.cx(qr[0], qr[1])
  qc.measure(qr[0], cr[0])
  qc.rz(np.pi/2, qr[1]).c_if(cr, 2)
  qc.draw(output='mpl')

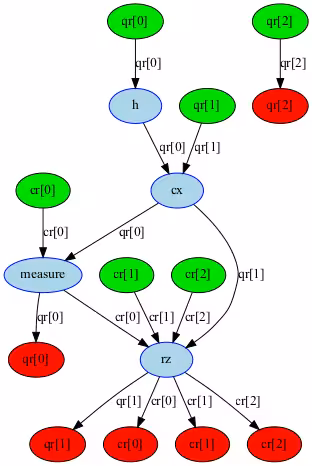

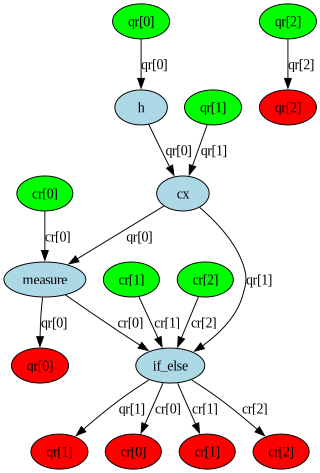

Use a função qiskit.tools.visualization.dag_drawer() para visualizar o DAG desse circuito. Existem três tipos de nós no grafo: nós de qubit/clbit (verde), nós de operação (azul) e nós de saída (vermelho). Cada aresta indica o fluxo de dados (ou dependência) entre dois nós.

from qiskit.converters import circuit_to_dag
from qiskit.tools.visualization import dag_drawer

dag = circuit_to_dag(qc)
dag_drawer(dag)

Passos de transpilação

Os passos de transpilação são classificados como AnalysisPass ou TransformationPass. Os passos em geral trabalham com o DAG e o property_set, um objeto semelhante a um dicionário para armazenar propriedades determinadas por passos de análise. Os passos de análise trabalham tanto com o DAG quanto com seu property_set. Eles não podem modificar o DAG, mas podem modificar o property_set. Isso contrasta com os passos de transformação, que modificam o DAG e podem ler (mas não escrever) o property_set. Por exemplo, passos de transformação traduzem um circuito para sua ISA ou realizam passos de roteamento para inserir portas SWAP onde necessário.

Crie um passo de transpilação PauliTwirl

O exemplo a seguir constrói um passo de transpilação que adiciona Pauli twirls. O Pauli twirling é uma estratégia de supressão de erros que aleatoriza a forma como os qubits experimentam canais ruidosos, que assumimos serem portas de dois qubits neste exemplo (pois são muito mais propensas a erros do que portas de um qubit). Os Pauli twirls não afetam a operação das portas de dois qubits. Eles são escolhidos de tal forma que os aplicados antes da porta de dois qubits (à esquerda) são contrabalançados pelos aplicados depois da porta de dois qubits (à direita). Nesse sentido, as operações de dois qubits são idênticas, mas a forma como são realizadas é diferente. Um benefício do Pauli twirling é que ele converte erros coerentes em erros estocásticos, que podem ser reduzidos fazendo mais médias.

Os passos de transpilação atuam no DAG, portanto o método importante a ser sobrescrito é .run(), que recebe o DAG como entrada. A inicialização de pares de Paulis como mostrado preserva a operação de cada porta de dois qubits. Isso é feito com o método auxiliar build_twirl_set, que percorre cada Pauli de dois qubits (obtido de pauli_basis(2)) e encontra o outro Pauli que preserva a operação.

A partir do DAG, use o método op_nodes() para retornar todos os seus nós. O DAG também pode ser usado para coletar execuções, que são sequências de nós executados sem interrupção em um qubit. Elas podem ser coletadas como execuções de um qubit com collect_1q_runs, execuções de dois qubits com collect_2q_runs, e execuções de nós cujos nomes de instrução estão em uma lista de nomes com collect_runs. O DAGCircuit possui muitos métodos para pesquisar e percorrer um grafo. Um método comumente usado é topological_op_nodes, que fornece os nós em uma ordem de dependência. Outros métodos, como bfs_successors, são usados principalmente para determinar como os nós interagem com operações subsequentes em um DAG.

No exemplo, queremos substituir cada nó, que representa uma instrução, por um subcircuito construído como um mini DAG. O mini DAG tem um registrador quântico de dois qubits adicionado a ele. As operações são adicionadas ao mini DAG usando apply_operation_back, que coloca a Instruction na saída do mini DAG (enquanto apply_operation_front a colocaria na entrada do mini DAG). O nó é então substituído pelo mini DAG usando substitute_node_with_dag, e o processo continua para cada instância de CXGate e ECRGate no DAG (correspondentes às portas de base de dois qubits nos backends IBM®).

from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit import QuantumCircuit, QuantumRegister, Gate
from qiskit.circuit.library import CXGate, ECRGate
from qiskit.transpiler import PassManager
from qiskit.transpiler.basepasses import TransformationPass
from qiskit.quantum_info import Operator, pauli_basis

import numpy as np

from typing import Iterable, Optional

class PauliTwirl(TransformationPass):
    """Add Pauli twirls to two-qubit gates."""

    def __init__(
        self,
        gates_to_twirl: Optional[Iterable[Gate]] = None,
    ):
        """
        Args:
            gates_to_twirl: Names of gates to twirl. The default behavior is to twirl all
                two-qubit basis gates, `cx` and `ecr` for IBM backends.
        """
        if gates_to_twirl is None:
            gates_to_twirl = [CXGate(), ECRGate()]
        self.gates_to_twirl = gates_to_twirl
        self.build_twirl_set()
        super().__init__()

    def build_twirl_set(self):
        """
        Build a set of Paulis to twirl for each gate and store internally as .twirl_set.
        """
        self.twirl_set = {}

        # iterate through gates to be twirled
        for twirl_gate in self.gates_to_twirl:
            twirl_list = []

            # iterate through Paulis on left of gate to twirl
            for pauli_left in pauli_basis(2):
                # iterate through Paulis on right of gate to twirl
                for pauli_right in pauli_basis(2):
                    # save pairs that produce identical operation as gate to twirl
                    if (Operator(pauli_left) @ Operator(twirl_gate)).equiv(
                        Operator(twirl_gate) @ pauli_right
                    ):
                        twirl_list.append((pauli_left, pauli_right))

            self.twirl_set[twirl_gate.name] = twirl_list

    def run(
        self,
        dag: DAGCircuit,
    ) -> DAGCircuit:
        # collect all nodes in DAG and proceed if it is to be twirled
        twirling_gate_classes = tuple(
            gate.base_class for gate in self.gates_to_twirl
        )
        for node in dag.op_nodes():
            if not isinstance(node.op, twirling_gate_classes):
                continue

            # random integer to select Pauli twirl pair
            pauli_index = np.random.randint(
                0, len(self.twirl_set[node.op.name])
            )
            twirl_pair = self.twirl_set[node.op.name][pauli_index]

            # instantiate mini_dag and attach quantum register
            mini_dag = DAGCircuit()
            register = QuantumRegister(2)
            mini_dag.add_qreg(register)

            # apply left Pauli, gate to twirl, and right Pauli to empty mini-DAG
            mini_dag.apply_operation_back(
                twirl_pair[0].to_instruction(), [register[0], register[1]]
            )
            mini_dag.apply_operation_back(node.op, [register[0], register[1]])
            mini_dag.apply_operation_back(
                twirl_pair[1].to_instruction(), [register[0], register[1]]
            )

            # substitute gate to twirl node with twirling mini-DAG
            dag.substitute_node_with_dag(node, mini_dag)

        return dag

Use o passo de transpilação PauliTwirl

O código a seguir usa o passo criado acima para transpilar um circuito. Considere um circuito simples com portas cx e ecr.

qc = QuantumCircuit(3)
qc.cx(0, 1)
qc.ecr(1, 2)
qc.ecr(1, 0)
qc.cx(2, 1)
qc.draw("mpl")

Para aplicar o passo personalizado, construa um gerenciador de passos usando o passo PauliTwirl e execute-o em 50 circuitos.

pm = PassManager([PauliTwirl()])
twirled_qcs = [pm.run(qc) for _ in range(50)]

Cada porta de dois qubits está agora intercalada entre dois Paulis.

twirled_qcs[-1].draw("mpl")

Os operadores são os mesmos se Operator de qiskit.quantum_info for usado:

np.all([Operator(twirled_qc).equiv(qc) for twirled_qc in twirled_qcs])

np.True_

Próximos passos

Recomendações

• Para aprender como usar a função generate_preset_passmanager em vez de escrever seus próprios passos, comece com o tópico Configurações padrão e opções de configuração da transpilação.
• Experimente o guia Comparar configurações do transpilador.
• Consulte a documentação da API do transpilador.
