Variational Quantum Eigensolver (VQE)

Para este módulo, os estudantes precisam ter um ambiente Python funcional e as versões mais recentes dos seguintes pacotes instalados:

• qiskit
• qiskit_ibm_runtime
• qiskit-aer
• qiskit.visualization
• numpy
• pylatexenc

Para configurar e instalar esses pacotes, consulte o guia Instalar o Qiskit. Para executar jobs em computadores quânticos reais, os estudantes precisarão criar uma conta IBM Cloud, seguindo os passos do guia Configurar sua conta IBM Cloud.

Este módulo foi testado e utilizou aproximadamente 8 minutos de tempo de QPU. Este é apenas uma estimativa, e o uso real pode variar.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-ibm-runtime scipy

# Uncomment and modify this line as needed to install dependencies
#!pip install 'qiskit>=2.1.0' 'qiskit-ibm-runtime>=0.40.1' 'qiskit-aer>=0.17.0' 'numpy' 'pylatexenc'

Introdução

Desde o desenvolvimento do modelo quântico mecânico no início do século XX, os cientistas compreenderam que os elétrons não seguem trajetórias fixas ao redor do núcleo de um átomo, mas existem em regiões de probabilidade chamadas orbitais. Esses orbitais correspondem a níveis de energia discretos e específicos que os elétrons podem ocupar. Os elétrons residem naturalmente nos níveis de energia mais baixos disponíveis, conhecidos como estado fundamental. No entanto, se um elétron absorver energia suficiente, ele pode saltar para um nível de energia mais alto, entrando em um estado excitado. Esse estado excitado é temporário, e o elétron eventualmente retornará a um nível de energia mais baixo, liberando a energia absorvida, muitas vezes na forma de luz. Esse processo fundamental de absorção e emissão de energia é importante para compreender como os átomos interagem e formam ligações.

Quando os átomos se unem para formar moléculas, seus orbitais atômicos se combinam para formar orbitais moleculares. A disposição e os níveis de energia dos elétrons nesses orbitais moleculares ditam as propriedades da molécula resultante e a força das ligações químicas. Por exemplo, na formação de uma molécula de hidrogênio ($H_2$) a partir de dois átomos de hidrogênio individuais, o elétron de cada átomo ocupa orbitais atômicos. À medida que os átomos se aproximam, esses orbitais atômicos se sobrepõem e se combinam para formar novos orbitais moleculares — um com energia mais baixa (orbital ligante) e outro com energia mais alta (orbital antiligante). Os dois elétrons, um de cada átomo de hidrogênio, ocuparão preferencialmente o orbital ligante de menor energia, levando à formação de uma ligação covalente estável que mantém a molécula de $H_2$ unida. A diferença de energia entre os átomos separados e a molécula formada, particularmente a energia dos elétrons nos orbitais moleculares, determina a estabilidade e as propriedades da ligação.

Nas seções a seguir, exploraremos esse processo de formação molecular, com foco na molécula de $H_2$. Usaremos um computador quântico real, combinado com técnicas de otimização clássicas, para encontrar a energia desse processo simples, porém fundamental. Este experimento fornecerá uma demonstração prática de como a computação quântica pode ser aplicada para resolver problemas em química computacional, oferecendo insights sobre o papel da energia eletrônica.

VQE — Um algoritmo quântico variacional para problemas de autovalores

Técnicas de aproximação para química — princípio variacional e conjunto de base

As contribuições de Erwin Schrödinger para a mecânica quântica não se limitam à introdução de um novo modelo eletrônico; fundamentalmente, ele estabeleceu a mecânica ondulatória ao desenvolver a famosa equação de Schrödinger dependente do tempo:

$$i\hbar \frac{d}{dt}|\psi\rangle = \hat{H}|\psi\rangle$$

Aqui, $\hat{H}$ é o operador hamiltoniano, que representa a energia total do sistema, e $|\psi\rangle$ é a função de onda que contém todas as informações sobre o estado quântico do sistema. (Nota: $\frac{d}{dt}$ é a derivada total em relação ao tempo, e não incluímos explicitamente o autovalor de energia $E$ aqui.)

No entanto, em muitas aplicações práticas — como determinar os níveis de energia permitidos de átomos e moléculas — usamos a equação de Schrödinger independente do tempo (equação de autovalor de energia), que é derivada da forma dependente do tempo assumindo um estado estacionário. Um estado estacionário é um estado quântico no qual a densidade de probabilidade de encontrar uma partícula em um dado ponto no espaço não muda com o tempo.

$\hat{H}|\psi\rangle = E|\psi\rangle$

Nesta forma, $E$ representa o autovalor de energia correspondente ao estado quântico $|\psi\rangle$. O hamiltoniano inclui várias contribuições de energia, como a energia cinética dos elétrons e núcleos, as forças atrativas entre elétrons e núcleos, e as forças repulsivas entre os elétrons.

Resolver a equação de autovalor de energia nos permite calcular os níveis de energia quantizados de sistemas atômicos e moleculares. No entanto, para moléculas, resolvê-la exatamente é difícil porque a função de onda $\Psi$, que descreve a distribuição espacial dos elétrons, é complexa e de alta dimensão.

Como resultado, os cientistas usam técnicas de aproximação para obter soluções práticas e precisas. Neste trabalho, nos concentraremos em dois métodos principais:

1. Princípio variacional

   Este método aproxima a função de onda e a ajusta para chegar o mais próximo possível da energia alvo, geralmente a energia do estado fundamental do sistema. A ideia central por trás do princípio variacional é simples:

   • Se você adivinhar uma função de onda $\Psi_\text{trial}$ (uma "função de tentativa"), a energia calculada a partir dela sempre será igual ou maior do que a energia do estado fundamental ($E_0$) do sistema. $E_\text{approx} = \frac{\langle \Psi_\text{trial}|\hat{H}|\Psi_\text{trial}\rangle}{\langle \Psi_\text{trial}|\Psi_\text{trial}\rangle} \geq E_0$
   • Ajustando os parâmetros $\theta$ na função de tentativa, $|\Psi_\text{trial}(\theta)\rangle$, podemos obter uma aproximação cada vez melhor da energia do estado fundamental.
   • Sua precisão depende fortemente da escolha da função de onda de tentativa $\Psi_\text{trial}$. Uma função de tentativa mal escolhida pode levar a uma estimativa de energia que está longe da precisão.

2. Aproximação por conjunto de base

   O segundo método de aproximação entra na etapa de construção da função de onda — a abordagem do conjunto de base. Em química quântica, resolver a equação de Schrödinger exatamente para moléculas é quase impossível. Em vez disso, aproximamos a função de onda multieletrônica complexa construindo-a a partir de funções matemáticas predefinidas mais simples. Um conjunto de base é essencialmente uma coleção dessas funções matemáticas conhecidas, tipicamente centradas nos átomos da molécula, que são usadas como blocos de construção para representar a forma e o comportamento dos elétrons no sistema. Pense nisso como tentar recriar uma escultura detalhada usando apenas uma coleção de blocos LEGO padrão — quanto mais tipos e tamanhos de blocos você tiver (quanto maior o conjunto de base), mais precisamente você poderá aproximar a forma original.

   Essas funções de base são frequentemente inspiradas nas soluções analíticas para sistemas simples como o átomo de hidrogênio, assumindo formas como funções gaussianas ou do tipo Slater, embora ainda sejam aproximações. Em vez de trabalhar com os orbitais moleculares completos teoricamente "exatos", mas intratáveis, nós os expressamos como uma combinação linear (uma soma com coeficientes) dessas funções de base. Este método é conhecido como a abordagem da Combinação Linear de Orbitais Atômicos (LCAO, do inglês Linear Combination of Atomic Orbitals) quando as funções de base se assemelham a orbitais atômicos. Otimizando os coeficientes nessa combinação linear, podemos encontrar a melhor função de onda aproximada e energia possível dentro das limitações do conjunto de base escolhido.

   • Quanto mais funções incluídas no conjunto de base, melhor a aproximação, mas isso tem o custo de maior esforço computacional.
   • Um conjunto de base pequeno fornece uma estimativa aproximada, enquanto um conjunto de base grande dá resultados mais precisos ao custo de mais recursos computacionais.

Para resumir, para tornar os cálculos viáveis e reduzir o custo computacional, usamos o princípio variacional aproximando a função de onda, o que reduz a complexidade computacional e permite uma otimização iterativa para minimizar a energia. Enquanto isso, a abordagem do conjunto de base simplifica os cálculos representando os orbitais atômicos como uma combinação de funções predefinidas, em vez de resolver diretamente uma função de onda contínua.

Verifique seu entendimento

Considere a função de onda de tentativa $\Psi_\text{trial}(\alpha,x) = Ae^{- \alpha x^2}$ onde $A$ é uma constante de normalização e $\alpha$ é um parâmetro ajustável.

(a) Normalize a função de onda de tentativa determinando $A$ tal que

$\int_{-\infty}^{\infty} |\Psi_\text{trial}|^2 dx = 1$.

(b) Calcule o valor esperado do hamiltoniano $\hat{H}$ dado por:

$\hat{H} = -\frac{\hbar^2}{2m} \frac{d^2}{dx^2} + V(x)$ onde $V(x) = \frac{1}{2}m\omega^2x^2$, que corresponde a um potencial de oscilador harmônico simples.

(c) Use o princípio variacional para encontrar o $\alpha$ ótimo minimizando $E_\text{approx}(\alpha)$

Resposta:

(a) Para normalizar a função de onda de tentativa fornecida:

$\int_{-\infty}^{\infty} |\Psi_\text{trial}|^2 dx = \int_{-\infty}^{\infty} A^2 e^{-2 \alpha x^2} dx = 1$

Use a integral gaussiana:

$\int_{-\infty}^{\infty} e^{-a x^2} dx = \sqrt{\frac{\pi}{a}} \text{, para } a>0$

defina $a = 2\alpha$ e obtenha: $A^2\sqrt{\frac{\pi}{a}} = 1$ $\therefore A = (\frac{2\alpha}{\pi})^{1/4}$

(b) O hamiltoniano para um oscilador harmônico é:

$\hat{H} = -\frac{\hbar^2}{2m} \frac{d^2}{dx^2} + \frac{1}{2} m \omega^2 x^2$

• Valor esperado da energia cinética

$\langle T \rangle = -\frac{\hbar^2}{2m} \int_{-\infty}^{\infty} \Psi_\text{trial}^* \frac{d^2}{dx^2} \Psi_\text{trial} dx$

Calculando a segunda derivada:

$$\frac{d}{dx} \Psi_\text{trial} = -2\alpha x A e^{-\alpha x^2}$$$$\frac{d^2}{dx^2} \Psi_\text{trial} = A e^{-\alpha x^2} (4\alpha^2 x^2 - 2\alpha)$$

Portanto:

$$T = -\frac{\hbar^2}{2m} \int_{-\infty}^{\infty} A^2 e^{-2\alpha x^2} (4\alpha^2 x^2 - 2\alpha) dx$$

Usando resultados padrão de integrais gaussianas:

$$\langle T \rangle = \frac{\hbar^2 \alpha}{2m}$$

• Valor esperado da energia potencial

$$\langle V \rangle = \frac{1}{2} m \omega^2 \int_{-\infty}^{\infty} x^2 |\Psi_\text{trial}|^2 dx$$

Usando:

$$\int_{-\infty}^{\infty} x^2 e^{-a x^2} dx = \frac{\sqrt{\pi}}{2a^{3/2}}$$

obtemos:

$$\langle V \rangle = \frac{m \omega^2}{4\alpha}$$

• Valor esperado da energia total

$$\therefore E_\text{approx}(\alpha) = \frac{\hbar^2 \alpha}{2m} + \frac{m \omega^2}{4\alpha}$$

(c) Otimizar $\alpha$ para energia mínima

Diferenciar:

$$\frac{d}{d\alpha} \left( \frac{\hbar^2 \alpha}{2m} + \frac{m \omega^2}{4\alpha} \right) = 0$$

Resolvendo:

$$\frac{\hbar^2}{2m} - \frac{m \omega^2}{4\alpha^2} = 0$$$$\alpha_\text{opt} = \frac{m\omega}{2\hbar}$$

Substituindo $\alpha_\text{opt}$ em $E_\text{approx}$:

$$\therefore E_\text{approx} = \frac{\hbar \omega}{2}$$

que corresponde exatamente à energia do estado fundamental do oscilador harmônico quântico.

VQE (Variational Quantum Eigensolver)

O variational quantum eigensolver (VQE) é o método principal que usaremos para explorar o processo $H+H = H_2$, e aqui veremos o que é o VQE e como ele funciona. Mas vamos primeiro fazer uma pausa e analisar algo muito importante através da questão de verificação.

Verifique seu entendimento

Se já temos tantas estratégias para problemas de química, por que precisamos de um computador quântico? E qual é o propósito de usar computadores quânticos e clássicos juntos?

Resposta:

A computação quântica tem a chance de revolucionar a química ao lidar com problemas com os quais os computadores clássicos têm dificuldades devido ao escalonamento exponencial dos estados quânticos. Richard Feynman observou famosamente que, para simular a natureza, os cálculos também devem ser quânticos [ref 1].

Por exemplo, simular a cafeína com o conjunto de base mais simples (STO-3G) exigiria $10^{48}$ bits, muito maior do que o número total de estrelas no universo observável ($10^{24}$) [ref 2]. Um computador quântico pode descrever os orbitais eletrônicos da cafeína com 160 qubits.

Os computadores quânticos processam naturalmente interações quânticas usando superposição e entrelaçamento, o que oferece uma forma promissora de possibilitar simulações moleculares precisas. Além disso, podemos combinar as vantagens dos computadores quânticos (simulação de elétrons) e dos computadores clássicos (pré/pós-processamento de dados, gerenciamento do processo algorítmico, otimização, entre outros). Espera-se que esses avanços melhorem a descoberta de materiais, o design de medicamentos e as previsões de reações, reduzindo experimentos de tentativa e erro dispendiosos. [ref 3][ref 4]

Se você quiser saber por que computadores quânticos são necessários para problemas de química e por que usar recursos de computação quântica e clássica juntos, confira os seguintes artigos:

• Emerging quantum computing algorithms for quantum chemistry
• Chemistry Beyond Exact Solutions on a Quantum-Centric Supercomputer
• Quantum-centric supercomputing for materials science: A perspective on challenges and future directions

Agora vamos voltar ao VQE.

O VQE combina o poder dos computadores quânticos com os computadores clássicos, utilizando fundamentalmente os princípios variacionais para obter a energia do estado fundamental do sistema. Para entender o VQE, primeiro divida-o em três partes:

(Quântico) Observável: O hamiltoniano molecular (energia de uma molécula)

No VQE, o hamiltoniano molecular/atômico é um observável, o que significa que podemos medir seu valor por meio de um experimento. Nosso objetivo é encontrar a menor energia possível (a energia do estado fundamental) da molécula. Para isso, usamos um estado quântico de tentativa, gerado por um circuito quântico parametrizado (ansatz). Medimos o observável e otimizamos o estado quântico até atingirmos a menor energia possível.

O conjunto de base usado para o hamiltoniano molecular determina o número de qubits necessários e afeta diretamente a precisão do VQE. Escolher o conjunto de base correto é fundamental para equilibrar eficiência e precisão. Para simplificar os cálculos sem alterar o conjunto de base, podemos usar estratégias como a imposição de simetria e a redução do espaço ativo. Muitas moléculas têm formas simétricas (como uma borboleta ou floco de neve), o que significa que algumas partes se comportam da mesma forma. Em vez de calcular tudo separadamente, podemos nos concentrar apenas nas partes únicas, economizando recursos quânticos e aproveitando a simetria. Na redução do espaço ativo, consideramos apenas os orbitais importantes, pois nem todos os elétrons afetam significativamente a energia molecular. Os elétrons próximos ao núcleo permanecem praticamente inalterados, enquanto outros influenciam as ligações. Ao aplicar esses métodos, podemos tornar o VQE mais eficiente sem comprometer a precisão.

Assim que obtivermos um hamiltoniano molecular usando o conjunto de base adequado e as estratégias acima, precisamos transformar esse hamiltoniano em um adequado para computadores quânticos. Mapear problemas para operadores de Pauli pode ser bastante complicado. Isso é especialmente verdadeiro em química quântica, que trabalha com partículas indistinguíveis (elétrons), já que os qubits são distinguíveis. Não entraremos nos detalhes dos mapeamentos aqui, mas indicamos os seguintes recursos. Uma discussão geral sobre o mapeamento de um problema para operadores quânticos pode ser encontrada em Quantum computing in practice. Uma discussão mais detalhada sobre o mapeamento de problemas de química em operadores quânticos pode ser encontrada em Quantum chemistry with VQE.

Para este módulo, forneceremos os hamiltonianos (de um qubit) apropriados para $H$ e $H_2$, para que possamos nos concentrar no uso do computador quântico. Esses hamiltonianos de um qubit são preparados usando o conjunto de base STO-6G e o mapeamento de Jordan-Wigner, que é o mapeamento mais direto com a interpretação física mais simples, pois mapeia a ocupação de um spin-orbital para a ocupação de um qubit. Além disso, usamos uma técnica de redução de qubits por meio de uma simetria do hamiltoniano, que usa os padrões de como as ocupações de spin se comportam para reduzir o número de qubits. Para a molécula de $H_2$, assumimos que a distância entre os dois átomos de hidrogênio é 0.735 $\mathring A$.

(Quântico) Ansatz: A função de onda de tentativa (como construir um estado quântico de tentativa com um circuito quântico)

No VQE, o ansatz (plural: ansätze) consiste em dois componentes principais. O primeiro é a preparação do estado inicial, que configura o estado do qubit aplicando portas quânticas sem parâmetro variacional. O segundo componente é o circuito quântico parametrizado, um circuito quântico especial com parâmetros ajustáveis, semelhante aos botões de um rádio. Esses parâmetros serão usados pela última parte — o otimizador clássico — para nos ajudar a alcançar o melhor estado fundamental possível.

Na seção sobre o princípio variacional, aprendemos que a qualidade do estado de tentativa afeta a qualidade dos resultados do algoritmo variacional. Isso significa que escolher um bom ansatz é importante no VQE. Mais uma vez, este é um tópico rico e complexo. Não abordaremos aqui os diferentes tipos de ansatz ou suas origens. Se você quiser saber mais sobre circuitos quânticos parametrizados e ansatz, pode explorar a aula Ansatz and variational form do Curso de design de algoritmos variacionais, que fornece explicações detalhadas e exemplos de ansätze.

Como vamos usar um hamiltoniano de um qubit neste módulo, precisamos de um circuito quântico parametrizado de um qubit como ansatz. Veremos três tipos de ansätze de um qubit na seção a seguir. Vamos compará-los e discutir as principais considerações na seleção de um ansatz.

(Clássico) Otimizador: ajuste fino do circuito quântico

Assim que o computador quântico mede a energia do observável a partir do ansatz, os parâmetros do ansatz e o valor de energia são enviados ao otimizador clássico para ajuste. Esse processo de otimização é realizado em um computador clássico, geralmente usando pacotes científicos de uso geral como o SciPy.

O otimizador clássico trata a energia medida como uma função de custo. Em problemas de otimização, uma função de custo (também chamada às vezes de função objetivo) é uma função matemática que mede quão "boa" é uma solução específica. O objetivo do otimizador é encontrar o conjunto de parâmetros que minimiza essa função de custo. No contexto de encontrar a energia do estado fundamental de uma molécula, a própria energia serve como a função de custo — queremos encontrar os parâmetros para nosso circuito quântico (nossa "solução") que produzam a menor energia possível. O otimizador clássico usa esse valor de energia medido (o custo) e determina o próximo conjunto de parâmetros otimizados para o ansatz quântico. Esses parâmetros atualizados são então enviados de volta ao circuito quântico, e o processo se repete. A cada iteração, o otimizador clássico ajusta os parâmetros para tentar reduzir a energia (minimizar a função de custo) até que um critério de convergência predefinido seja atendido, garantindo idealmente que a menor energia possível (correspondente ao estado fundamental da molécula para aquela distância de ligação e conjunto de base) seja encontrada.

Existem muitas estratégias de otimização fornecidas por pacotes científicos como o SciPy. Você pode encontrar mais na aula Optimization loops do curso Variational algorithm design. Aqui usaremos COBYLA (Constrained Optimization BY Linear Approximations), um algoritmo de otimização adequado para paisagens de energia complicadas. Em particular, COBYLA não tenta calcular um gradiente da função estudada; isso é chamado de otimizador sem gradiente. Imagine que você está tentando encontrar o pico mais alto em uma cordilheira de olhos fechados. Como você não pode ver toda a paisagem, você dá pequenos passos em diferentes direções, verificando se está subindo ou descendo. COBYLA funciona de maneira semelhante — ele percorre o espaço de parâmetros, testando diferentes valores, melhorando gradualmente o resultado até encontrar o melhor.

Agora você está pronto para realizar um cálculo VQE. Para isso, tente a questão de verificação abaixo, que recapitula o processo geral.

Verifique seu entendimento

Preencha as lacunas com os termos corretos para completar o resumo do processo VQE.

O VQE é um algoritmo quântico variacional, que combina o poder de (1) ________ e a computação clássica, usado para encontrar a (2) __________ de uma molécula. O processo começa definindo o (3) __________, que representa a energia total do sistema e atua como o observável nas medições quânticas. Em seguida, preparamos um (4) __________, um circuito quântico com parâmetros ajustáveis que representa a função de onda de tentativa da molécula. Esses parâmetros são otimizados usando um (5) __________, um algoritmo clássico que ajusta os parâmetros iterativamente para minimizar a energia medida. Na discussão acima, usamos o otimizador (6) __________, que refina os parâmetros do ansatz sem precisar de cálculos de derivadas. O processo continua até atingirmos a (7) __________, o que significa que encontramos a menor energia possível da molécula.

Banco de palavras:

• otimizador clássico
• energia do estado fundamental
• eficiente em hardware
• ansatz
• hamiltoniano molecular
• COBYLA
• computação quântica
• convergência

Resposta:

1 → computação quântica

2 → energia do estado fundamental

3 → hamiltoniano molecular

4 → ansatz

5 → otimizador clássico

6 → COBYLA

7 → convergência

Calcule a energia do estado fundamental de um átomo de hidrogênio com VQE

Agora, vamos usar o que aprendemos para calcular a energia do estado fundamental de um átomo de hidrogênio. Ao longo do módulo, utilizaremos um framework para computação quântica conhecido como "Qiskit patterns", que divide os fluxos de trabalho nas seguintes etapas:

• Etapa 1: Mapear entradas clássicas para um problema quântico
• Etapa 2: Otimizar o problema para execução quântica
• Etapa 3: Executar usando os primitivos do Qiskit Runtime
• Etapa 4: Pós-processamento e análise clássica

Em geral, seguiremos essas etapas.

Vamos começar carregando alguns pacotes necessários, incluindo os primitivos do Qiskit Runtime. Também selecionaremos o computador quântico menos ocupado disponível para nós.

Há um código abaixo para salvar suas credenciais no primeiro uso. Certifique-se de excluir essas informações do notebook após salvá-las no seu ambiente, para que suas credenciais não sejam compartilhadas acidentalmente ao compartilhar o notebook. Veja Configurar sua conta IBM Cloud e Inicializar o serviço em um ambiente não confiável para mais orientações.

# Load the Qiskit Runtime service
from qiskit_ibm_runtime import QiskitRuntimeService

# Load the Runtime primitive and session
from qiskit_ibm_runtime import EstimatorV2 as Estimator

# Syntax for first saving your token.  Delete these lines after saving your credentials.
# QiskitRuntimeService.save_account(channel='ibm_quantum_platform', instance = '<YOUR_IBM_INSTANCE_CRN>', token='<YOUR-API_KEY>', overwrite=True, set_as_default=True)
# service = QiskitRuntimeService(channel='ibm_quantum_platform')

# Load saved credentials
service = QiskitRuntimeService()

# Use the least busy backend, or uncomment the loading of a specific backend like "ibm_brisbane".
backend = service.least_busy(operational=True, simulator=False, min_num_qubits=127)
# backend = service.backend("ibm_brisbane")
print(backend.name)

ibm_brisbane

A célula abaixo permitirá que você alterne entre o uso do simulador ou hardware real ao longo do notebook. Recomendamos executá-la agora:

# Load the Aer simulator and generate a noise model based on the currently-selected backend.
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel

# Alternatively, load a fake backend with generic properties and define a simulator.

noise_model = NoiseModel.from_backend(backend)

# Define a simulator using Aer, and use it in Sampler.
backend_sim = AerSimulator(noise_model=noise_model)

Etapa 1: Mapear o problema para circuitos e operadores quânticos

Começamos nosso cálculo de VQE definindo o Hamiltoniano para a molécula de hidrogênio ($H_2$) a uma distância de ligação específica. Esse Hamiltoniano representa a energia total do sistema em termos de operadores de qubit, tendo sido produzido e mapeado a partir do sistema molecular por meio de um procedimento padrão: 1) usando o conjunto de bases STO-6G (uma coleção específica de funções matemáticas usadas para aproximar os orbitais eletrônicos), 2) aplicando o mapeamento de Jordan-Wigner (uma técnica para traduzir operadores fermiônicos que descrevem elétrons em operadores de qubit) e 3) realizando a redução de qubits usando as simetrias do Hamiltoniano para simplificar o problema.

Como explicamos anteriormente, as energias do estado fundamental calculadas dependem fortemente da escolha do conjunto de bases e da geometria molecular (como a distância de ligação). Para essa configuração específica e após essas transformações, o Hamiltoniano de qubit resultante é simples:

$\hat{H} = -0.2355 I + 0.2355 Z$

Aqui, $I$ representa o operador identidade e $Z$ representa o operador de Pauli-Z, atuando em um único qubit. Os coeficientes são derivados das integrais calculadas usando o conjunto de bases STO-6G nesta distância de ligação específica com a transformação adequada.

Com esse Hamiltoniano definido, podemos agora usar o VQE para calcular sua energia do estado fundamental. É útil comparar nossa energia do estado fundamental calculada com valores esperados. Para um átomo de hidrogênio único e isolado (H), a energia do estado fundamental é exatamente -0,5 Hartree (na ausência de efeitos relativísticos). Vamos calcular a energia exata do estado fundamental do nosso Hamiltoniano de qubit específico conforme definido acima e compará-la com valores conhecidos relevantes.

from qiskit.quantum_info import SparsePauliOp
import numpy as np

# Qubit Hamiltonian of the hydrogen atom generated by using STO-3G basis set and parity mapping
Hamiltonian = SparsePauliOp.from_list([("I", -0.2355), ("Z", 0.2355)])

# exact ground state energy of Hamiltonian

A = np.array(Hamiltonian)
eigenvalues, eigenvectors = np.linalg.eig(A)
print(
    "The exact ground state energy of the Hamiltonian is ",
    min(eigenvalues).real,
    "hartree",
)
h = min(eigenvalues.real)

The exact ground state energy of the Hamiltonian is  -0.471 hartree

A seguir, precisamos de um circuito quântico parametrizado — um ansatz — para preparar uma função de onda de teste $\Psi_\text{trial}$ para o estado fundamental. O objetivo é encontrar os parâmetros $\theta$ que minimizam o valor esperado de energia $\langle\psi(\theta)|\hat{H}|\psi(\theta)\rangle$. A escolha do ansatz é crucial porque determina o conjunto de estados quânticos possíveis que nosso circuito pode preparar. Um "bom" ansatz é aquele flexível o suficiente para representar um estado muito próximo do verdadeiro estado fundamental do Hamiltoniano que estamos estudando, mas não tão complexo que exija muitos parâmetros ou um circuito muito profundo para os computadores quânticos atuais.

Aqui, vamos experimentar três ansätze diferentes de um qubit para ver qual deles oferece uma melhor "cobertura" dos estados quânticos possíveis para um único qubit. A "cobertura" refere-se ao alcance dos estados quânticos que o circuito ansatz pode produzir ao variar seus parâmetros.

Usaremos três ansätze baseados em diferentes combinações de portas de rotação de um único qubit:

• Ansatz com uma porta de rotação em 1 eixo: Este ansatz utiliza rotações em torno de apenas um único eixo ($R_x(\theta)$). Na esfera de Bloch, isso corresponde a se mover apenas ao longo de um círculo específico. É o menos flexível e cobre um conjunto limitado de estados.
• Dois ansätze com portas de rotação em 2 eixos: Esses ansätze combinam rotações em torno de dois eixos diferentes ($R_x(\theta_1) R_z(\theta_2)$ e $R_x(\theta_1) R_z(\theta_2) R_x(\theta_3)$). Isso nos permite alcançar uma porção maior da esfera de Bloch, em comparação com uma rotação em torno de um único eixo.

Ao comparar os resultados do VQE obtidos com esses três ansätze, podemos ver como a flexibilidade e a cobertura do espaço de estados do ansatz impactam nossa capacidade de encontrar a verdadeira energia do estado fundamental do nosso Hamiltoniano simplificado. Um ansatz mais flexível tem o potencial de encontrar uma melhor aproximação, mas também pode ser mais difícil para o otimizador clássico.

from qiskit import QuantumCircuit
from qiskit.circuit import Parameter
from qiskit.quantum_info import Statevector, DensityMatrix, Pauli

theta = Parameter("θ")
phi = Parameter("φ")
lam = Parameter("λ")

ansatz1 = QuantumCircuit(1)
ansatz1.rx(theta, 0)

ansatz2 = QuantumCircuit(1)
ansatz2.rx(theta, 0)
ansatz2.rz(phi, 0)

ansatz3 = QuantumCircuit(1)
ansatz3.rx(theta, 0)
ansatz3.rz(phi, 0)
ansatz3.rx(lam, 0)

<qiskit.circuit.instructionset.InstructionSet at 0x1059def80>

Agora, vamos gerar 5000 números aleatórios para cada parâmetro e plotar a distribuição de estados quânticos aleatórios gerados pelos três ansätze com esses parâmetros aleatórios. Você pode pensar nesses parâmetros como rotações em torno de diferentes eixos em uma superfície esférica. Para ver a distribuição dos estados quânticos, usaremos a Esfera de Bloch, uma esfera tridimensional que mostra o estado de um único qubit. Qualquer ponto na esfera representa um possível estado do qubit, onde os polos norte e sul são como os clássicos "0" e "1", mas o qubit também pode estar em qualquer ponto intermediário, exibindo propriedades quânticas especiais como a superposição. Primeiro, prepare as funções necessárias para plotar a esfera de Bloch 3D e prepare 5000 parâmetros aleatórios.

import matplotlib.pyplot as plt

def plot_bloch(bloch_vectors):
    # Extract X, Y, Z coordinates for 3D projection
    X_coords = bloch_vectors[:, 0]
    Z_coords = bloch_vectors[:, 2]

    # Compute Y coordinates from X and Z to approximate the full Bloch sphere projection
    Y_coords = bloch_vectors[:, 1]

    # Create 3D plot
    fig = plt.figure(figsize=(8, 8))
    ax = fig.add_subplot(111, projection="3d")
    ax.scatter(X_coords, Y_coords, Z_coords, color="blue", alpha=0.6)

    # Labels and title
    ax.set_xlabel("X")
    ax.set_ylabel("Y")
    ax.set_zlabel("Z")
    ax.set_title("Parameterized 1-Qubit Circuit on 3D Bloch Sphere")

    # Set axis limits and make them equal
    ax.set_xlim([-1, 1])
    ax.set_ylim([-1, 1])
    ax.set_zlim([-1, 1])

    # Ensure equal aspect ratio for all axes
    ax.set_box_aspect([1, 1, 1])  # Equal scaling for x, y, z axes

    # Show grid
    ax.grid(True)

    plt.show()

num_samples = 5000  # Number of random states
theta_vals = np.random.uniform(0, 2 * np.pi, num_samples)
phi_vals = np.random.uniform(0, 2 * np.pi, num_samples)
lam_vals = np.random.uniform(0, 2 * np.pi, num_samples)

Vamos ver como nosso primeiro ansatz funciona.

# List to store Bloch Sphere XZ coordinates
bloch_vectors = []

# Generate quantum states and extract Bloch vectors
for i in range(num_samples):
    # Create a circuit and bind parameters
    qc = ansatz1
    bound_qc = qc.assign_parameters({theta: theta_vals[i]})  # , lam: lam_vals[i]})
    state = Statevector.from_instruction(bound_qc)
    rho = DensityMatrix(state)

    X = rho.expectation_value(Pauli("X")).real
    Y = rho.expectation_value(Pauli("Y")).real
    Z = rho.expectation_value(Pauli("Z")).real
    bloch_vectors.append([X, Y, Z])  # Store X, Z components

# Convert to a numpy array for plotting
bloch_vectors = np.array(bloch_vectors)

plot_bloch(bloch_vectors)

Podemos ver que nosso primeiro ansatz retorna estados quânticos distribuídos em forma de anel na esfera de Bloch. Isso faz sentido, pois fornecemos ao ansatz apenas um único parâmetro de rotação. Ele, portanto, só pode produzir estados rotacionados em torno de um eixo. Partindo do ponto $(0,0,1)$ e rotacionando em torno de um eixo, sempre obteremos um anel. Agora vamos verificar nosso segundo ansatz, que possui duas portas de rotação ortogonais — Rx e Rz.

bloch_vectors = []

# Generate quantum states and extract Bloch vectors
for i in range(num_samples):
    # Create circuit and bind parameters
    qc = ansatz2
    bound_qc = qc.assign_parameters(
        {theta: theta_vals[i], phi: phi_vals[i]}
    )  # , lam: lam_vals[i]})
    state = Statevector.from_instruction(bound_qc)
    rho = DensityMatrix(state)

    X = rho.expectation_value(Pauli("X")).real
    Y = rho.expectation_value(Pauli("Y")).real
    Z = rho.expectation_value(Pauli("Z")).real
    bloch_vectors.append([X, Y, Z])  # Store X, Z components

# Convert to numpy array for plotting
bloch_vectors = np.array(bloch_vectors)

plot_bloch(bloch_vectors)

Aqui, podemos ver que nosso segundo ansatz cobre uma porção maior da esfera de Bloch — mas observe que os pontos estão mais concentrados próximos aos polos e mais espalhados ao redor do equador. Agora é hora de verificar nosso último ansatz.

bloch_vectors = []

# Generate quantum states and extract Bloch vectors
for i in range(num_samples):
    # Create circuit and bind parameters
    qc = ansatz3
    bound_qc = qc.assign_parameters(
        {theta: theta_vals[i], phi: phi_vals[i], lam: lam_vals[i]}
    )
    state = Statevector.from_instruction(bound_qc)
    rho = DensityMatrix(state)

    X = rho.expectation_value(Pauli("X")).real
    Y = rho.expectation_value(Pauli("Y")).real
    Z = rho.expectation_value(Pauli("Z")).real
    bloch_vectors.append([X, Y, Z])  # Store X, Z components

# Convert to numpy array for plotting
bloch_vectors = np.array(bloch_vectors)

plot_bloch(bloch_vectors)

Aqui você pode ver estados quânticos mais uniformemente distribuídos, gerados pelo nosso último ansatz.

Como mencionado, a melhor abordagem é obter conhecimento sobre o estado fundamental que você está buscando e usar um ansatz bem adequado para explorar estados próximos a ele. Por exemplo, se soubéssemos que nosso estado fundamental estava próximo de um polo, poderíamos selecionar o ansatz 2. Por simplicidade, continuaremos com o ansatz 3, que explora a esfera de Bloch inteira de forma uniforme.

Agora que selecionamos nosso ansatz, vamos desenhar o circuito.

# Pre-defined ansatz circuit and operator class for Hamiltonian

ansatz = ansatz3

num_params = ansatz.num_parameters
print("This circuit has ", num_params, "parameters")

ansatz.draw("mpl", style="iqp")

This circuit has  3 parameters

Etapa 2: Otimizar para o hardware alvo

Ao executar um cálculo em um computador quântico real, não nos importamos apenas com a lógica do circuito quântico. Também nos importamos com coisas como quais operações podem ser realizadas por aquele computador quântico específico e onde, no computador quântico, estão os qubits que estamos usando. Eles estão próximos uns dos outros? Estão distantes? Portanto, o próximo passo é reescrever nosso circuito usando portas que são naturais para o computador quântico que usaremos, levando em conta o layout dos qubits. Isso pode ser feito pela transpilação — após esse processo, você pode ver nosso simples ansatz convertido em um conjunto diferente de portas, e nossos qubits abstratos serão mapeados em qubits físicos em um computador quântico real.

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

config = backend.configuration()

print("Backend: {config.backend_name}")
print("Native gates: ", config.supported_instructions, ",")

target = backend.target

pm = generate_preset_pass_manager(target=target, optimization_level=3)

ansatz_isa = pm.run(ansatz)

ansatz_isa.draw(output="mpl", idle_wires=False, style="iqp")

Backend: {config.backend_name}
Native gates:  ['ecr', 'id', 'delay', 'measure', 'reset', 'rz', 'sx', 'x'] ,

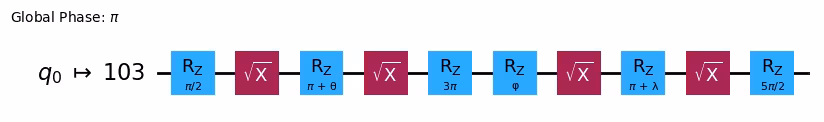

Você pode ver que as portas rx, rz do nosso ansatz foram convertidas em uma série de portas rz, sx, que são as portas nativas do nosso backend. Além disso, você pode ver que nosso q0 foi agora mapeado no quinto qubit físico. Também precisamos mapear nosso Hamiltoniano de acordo com essas mudanças, conforme o código a seguir:

Hamiltonian_isa = Hamiltonian.apply_layout(layout=ansatz_isa.layout)

Etapa 3: Executar no hardware alvo

Agora é hora de executar nosso VQE em um QPU real. Para isso, primeiro precisamos de uma função de custo para o processo de otimização, que avalia o valor esperado do Hamiltoniano com um estado quântico gerado pelo ansatz. Não se preocupe! Você não precisa programar tudo do zero. Preparamos uma função para isso, e tudo que você precisa fazer é executar a célula abaixo.

def cost_func(params, ansatz, hamiltonian, estimator):
    """Return estimate of energy from estimator

    Parameters:
        params (ndarray): Array of ansatz parameters
        ansatz (QuantumCircuit): Parameterized ansatz circuit
        hamiltonian (SparsePauliOp): Operator representation of Hamiltonian
        estimator (EstimatorV2): Estimator primitive instance
        cost_history_dict: Dictionary for storing intermediate results

    Returns:
        float: Energy estimate
    """
    pub = (ansatz, [hamiltonian], [params])
    result = estimator.run(pubs=[pub]).result()
    energy = result[0].data.evs[0]

    cost_history_dict["iters"] += 1
    cost_history_dict["prev_vector"] = params
    cost_history_dict["cost_history"].append(energy)
    print(f"Iters. done: {cost_history_dict['iters']} [Current cost: {energy}]")

    return energy

Por fim, preparamos os parâmetros iniciais para o nosso ansatz e seu processo de otimização. Você pode simplesmente usar todos zeros ou valores aleatórios. Selecionamos parâmetros iniciais abaixo, mas fique à vontade para comentar ou descomentar linhas na célula para amostrar parâmetros aleatoriamente, de forma uniforme de 0 a $2\pi$.

# x0 = np.random.uniform(0, 2*pi, 3)
x0 = [1, 1, 0]

# QPU Est. 2min for ibm_brisbane

from scipy.optimize import minimize
from qiskit_ibm_runtime import Batch

batch = Batch(backend=backend)

cost_history_dict = {
    "prev_vector": None,
    "iters": 0,
    "cost_history": [],
}
estimator = Estimator(mode=batch)
estimator.options.default_shots = 10000

res = minimize(
    cost_func,
    x0,
    args=(ansatz_isa, Hamiltonian_isa, estimator),
    method="cobyla",
    options={"maxiter": 10, "tol": 0.01},
)

batch.close()

Iters. done: 1 [Current cost: -0.3361517318448143]
Iters. done: 2 [Current cost: -0.4682546422099432]
Iters. done: 3 [Current cost: -0.38985802144149584]
Iters. done: 4 [Current cost: -0.38319217316749354]
Iters. done: 5 [Current cost: -0.4628720756579032]
Iters. done: 6 [Current cost: -0.4683301936226905]
Iters. done: 7 [Current cost: -0.45480498699294747]
Iters. done: 8 [Current cost: -0.4690533242050814]
Iters. done: 9 [Current cost: -0.465867415110354]
Iters. done: 10 [Current cost: -0.4606882723137227]

h_vqe = res.fun
print("The reference ground state energy is ", min(eigenvalues))
print("The computed ground state energy is ", h_vqe)

The reference ground state energy is  (-0.471+0j)
The computed ground state energy is  -0.4690533242050814

Parabéns! Você acabou de concluir com sucesso seu primeiro experimento de química quântica. Podemos ver uma diferença entre a energia exata do estado fundamental do Hamiltoniano e a nossa, mas como utilizamos uma técnica padrão de mitigação de erros (que corrige erros de leitura), a diferença é pequena. Este é um ótimo começo!

Nota: Você pode obter um resultado melhor definindo um nível de mitigação de erros usando resilience_level. O valor padrão é 1, e se você definir um valor mais alto, serão utilizados mais recursos do QPU, mas pode retornar um resultado melhor.

Etapa 4: Pós-processamento

É hora de observar como nosso otimizador clássico trabalhou. Execute a célula abaixo e veja o padrão de convergência.

fig, ax = plt.subplots()
x = np.linspace(0, 10, 10)

# Define the constant function
y_constant = np.full_like(x, h)
ax.plot(
    range(cost_history_dict["iters"]), cost_history_dict["cost_history"], label="VQE"
)
ax.set_xlabel("Iterations")
ax.set_ylabel("Cost (Hartree)")
ax.plot(y_constant, label="Target")
plt.legend()
plt.draw()

Começamos com um valor inicial bastante bom, de modo que obtivemos um bom valor final em apenas 10 etapas. Você pode ver picos grandes e pequenos, e essa é a característica típica do otimizador COBYLA — ele explora o espaço como se não pudesse ver a paisagem e ajusta os tamanhos dos passos a cada medição.

Verifique sua compreensão

Qual é a sua observação? Qual parte do processo acima está aberta a melhorias para obter resultados mais próximos dos valores teóricos, ou mais próximos da energia precisa do estado fundamental do Hamiltoniano? Quais são algumas coisas a considerar para isso?

Resposta:

A primeira coisa a considerar é a mudança no conjunto de bases usado no cálculo do Hamiltoniano das moléculas. Como mencionado anteriormente, a energia do estado fundamental do átomo H é -0,5 Hartree, como é bem conhecido, e a base STO-6G que escolhemos não é suficiente para derivar esse valor com precisão.

Escolher um tipo de base mais complexo aumenta o número de qubits usados pelo Hamiltoniano; portanto, precisamos selecionar um ansatz mais complexo e adequado para problemas de química.

O próximo ponto a otimizar é o gerenciamento do ruído no QPU. Técnicas de mitigação de erros mais avançadas produzem melhores resultados, mas podem levar mais tempo para serem utilizadas. Considere também como o shot_number afeta os resultados.

Por fim, um melhor desempenho de convergência também pode ser alcançado tentando diferentes otimizadores.

Calcule a energia do estado fundamental da molécula de hidrogênio com o VQE

Agora que analisamos o processo geral do VQE usando átomos de $H$, vamos calcular a energia do estado fundamental da molécula de $H_2$ de forma mais rápida.

Passo 1: Mapeie o problema para circuitos quânticos e operadores

Aqui também fornecemos um Hamiltoniano de um qubit que utiliza a base STO-6G e a transformação de Jordan-Wigner, com redução de qubits por meio de uma simetria do Hamiltoniano. Note que usamos uma distância atômica entre os dois átomos de hidrogênio de 0.735 $\mathring A$.

Diferentemente do cálculo de um único átomo de hidrogênio ($H$), para calcular o estado fundamental da molécula de hidrogênio ($H_2$), precisamos também considerar a força repulsiva que age entre os núcleos dos dois átomos de hidrogênio, além da energia associada aos orbitais eletrônicos. Neste passo, forneceremos esse valor como uma constante, e vamos calcular esse valor de fato no problema de verificação.

$\hat{H} = -1.04886 I + -0.79674 Z + 0.18122 X$

h2_hamiltonian = SparsePauliOp.from_list(
    [("I", -1.04886087), ("Z", -0.7967368), ("X", 0.18121804)]
)

# exact ground state energy of hamiltonian
nuclear_repulsion = 0.71997
A = np.array(h2_hamiltonian)
eigenvalues, eigenvectors = np.linalg.eig(A)
print("Electronic ground state energy (Hartree): ", min(eigenvalues).real)
print("Nuclear repulsion energy (Hartree): ", nuclear_repulsion)
print(
    "Total ground state energy (Hartree): ", min(eigenvalues).real + nuclear_repulsion
)
h2 = min(eigenvalues).real + nuclear_repulsion

Electronic ground state energy (Hartree):  -1.8659468547627318
Nuclear repulsion energy (Hartree):  0.71997
Total ground state energy (Hartree):  -1.1459768547627318

Passo 2: Otimize para o hardware alvo

Como o número de qubits usado pelo VQE anterior e pelo Hamiltoniano é o mesmo que o backend a ser utilizado para execução, vamos usar o ansatz existente e sua forma otimizada.

h2_hamiltonian_isa = h2_hamiltonian.apply_layout(layout=ansatz_isa.layout)

Passo 3: Execute no hardware alvo

Agora é hora de fazer os cálculos na QPU real. Quase tudo é igual, mas usaremos o ponto inicial adequado para se ajustar ao Hamiltoniano. Além disso, na parte iterativa, algumas configurações do Estimator, que é usado para calcular as expectativas do Hamiltoniano para o ansatz na QPU, serão definidas de forma ligeiramente diferente dos cálculos anteriores. Discutiremos essa mudança com mais detalhes em uma pergunta de verificação.

x0 = [2, 0, 0]

# QPU time 4min for ibm_brisbane
batch = Batch(backend=backend)

cost_history_dict = {
    "prev_vector": None,
    "iters": 0,
    "cost_history": [],
}
estimator = Estimator(mode=batch)
estimator.options.default_shots = 10000

res = minimize(
    cost_func,
    x0,
    args=(ansatz_isa, h2_hamiltonian_isa, estimator),
    method="cobyla",
    options={"maxiter": 15},
)

batch.close()

Iters. done: 1 [Current cost: -0.710621837568328]
Iters. done: 2 [Current cost: -0.2603208441168329]
Iters. done: 3 [Current cost: -0.25548711201326424]
Iters. done: 4 [Current cost: -0.581129450619904]
Iters. done: 5 [Current cost: -1.722920997605439]
Iters. done: 6 [Current cost: -1.6633324849371915]
Iters. done: 7 [Current cost: -1.8066989598929164]
Iters. done: 8 [Current cost: -1.8051093803839542]
Iters. done: 9 [Current cost: -1.802692217571555]
Iters. done: 10 [Current cost: -1.8233585485263144]
Iters. done: 11 [Current cost: -1.6904116652617205]
Iters. done: 12 [Current cost: -1.8245120321245392]
Iters. done: 13 [Current cost: -1.6837021361383608]
Iters. done: 14 [Current cost: -1.8166632606115467]
Iters. done: 15 [Current cost: -1.863446212658907]

h2_vqe = res.fun + nuclear_repulsion
print(
    "The reference ground state energy is ", min(eigenvalues).real + nuclear_repulsion
)
print("The computed ground state energy is ", h2_vqe)

The reference ground state energy is  -1.1459768547627318
The computed ground state energy is  -1.143476212658907

Embora o VQE forneça teoricamente um limite superior para a energia verdadeira do estado fundamental, implementações práticas em hardware quântico real ou simulado com ruído, bem como aproximações feitas na preparação do Hamiltoniano (como conjuntos de base ou redução de qubits), podem introduzir erros que às vezes resultam em uma energia medida ligeiramente inferior ao valor exato teórico ou a um valor numérico de referência específico. Embora existam alguns erros, os resultados parecem satisfatórios, especialmente considerando o pequeno número de passos. Agora, vamos concluir este cálculo de VQE observando como o otimizador funcionou.

Passo 4: Pós-processamento

fig, ax = plt.subplots()
x = np.linspace(0, 5, 15)

# Define the constant function
y_constant = np.full_like(x, min(eigenvalues))
ax.plot(
    range(cost_history_dict["iters"]), cost_history_dict["cost_history"], label="VQE"
)
ax.set_xlabel("Iterations")
ax.set_ylabel("Cost (Hartree)")
ax.plot(y_constant, label="Target")
plt.legend()
plt.draw()

Verifique sua compreensão

Vamos calcular a energia de repulsão nuclear da molécula de $H_2$, que incluímos como um valor constante (0,71997 Hartree).

Use a lei de Coulomb e as unidades atômicas para garantir que você obtenha o valor em Hartree.

Resposta:

Como ambos os núcleos de hidrogênio têm carga positiva, eles se repelem devido à força eletrostática. Essa repulsão é descrita pela lei de Coulomb:

$E_{repulsiva} = \frac{e^2}{4\pi\epsilon_0R}$,

onde $e$ é a carga do próton, $\epsilon_0$ é a permissividade do vácuo e $R$ é a distância entre os dois núcleos, medida em metros ou raios de Bohr, com a energia em joules (J).

Para calcular essa energia em Hartrees, precisamos converter a equação acima para o sistema de Unidades Atômicas (UA). Em UA, $e^2 = 1$, $4\pi\epsilon_0=1$ e o raio de Bohr ($a_0$) é 1, tornando-se a escala de comprimento fundamental em UA. Com essas simplificações, a lei de Coulomb se reduz a:

$E_{repulsão} = \frac{1}{R}$,

onde $R$ deve ser medido em raios de Bohr ($a_0$).

Para converter a separação nuclear dada em $\r{A}$ para $a_0$, usamos a seguinte relação de conversão:

$1\r{A} = 1.88973 a_0$

portanto, $0.735\r{A}$ se torna $0.735 * 1.88973 = 1.38895 a_0$.

Portanto, a energia de repulsão nuclear do $H_2$ dado é

$E_{repulsão} = \frac{1}{R} = \frac{1}{1.38895} = 0.71997 \text{ Hartree}$

Calcule a energia de reação de $H + H = H_2$

Agora vamos usar o que obtivemos! Você usou o VQE, um solucionador variacional quântico de autovalores, para calcular a energia do estado fundamental do átomo de $H$ e da molécula de $H_2$. O que resta é usar os valores calculados para obter a energia de reação do processo $H+H=H_2$.

A energia de reação é a variação de energia que ocorre quando substâncias reagem para formar novas substâncias. Imagine que você está construindo algo: às vezes você precisa inserir energia (como empilhar blocos) e às vezes a energia é liberada (como uma bola rolando ladeira abaixo). Em química, as reações absorvem energia (endotérmicas) ou liberam energia (exotérmicas).

A energia de reação do processo $H+H = H_2$ pode ser calculada pela seguinte fórmula:

$E_{reação} = E_{H_2} - (E_H + E_H)$

Executando a célula abaixo, vamos visualizar isso. Aqui usaremos o valor exato do estado fundamental de cada Hamiltoniano e compararemos a energia de reação da solução exata com os resultados do VQE.

# Theoretical values
E_H_theo = h.real
E_H2_theo = h2

# Experimental values
E_H_exp = h_vqe
E_H2_exp = h2_vqe

# Calculate reaction energies
E_reaction_theo = E_H2_theo - (2 * E_H_theo)
E_reaction_exp = E_H2_exp - (2 * E_H_exp)

# Set up the plot
fig, ax = plt.subplots(figsize=(8, 6))
ax.set_xlim(0, 3)
ax.set_ylim(-1.16, -0.93)  # Adjust y-axis range to highlight differences
ax.set_xticks([])
ax.set_ylabel("Energy (Hartree)")
ax.set_title("H + H → H₂ Reaction Energy Diagram")

# Plot theoretical energy levels
ax.hlines(
    y=2 * E_H_theo, xmin=0.5, xmax=1.3, linewidth=2, color="r", label="2H (Exact)"
)
ax.hlines(y=E_H2_theo, xmin=1.3, xmax=2, linewidth=2, color="b", label="H₂ (Exact)")

# Plot experimental energy levels
ax.hlines(
    y=2 * E_H_exp,
    xmin=0.5,
    xmax=1.5,
    linewidth=2,
    color="r",
    linestyle="dashed",
    label="2H (VQE)",
)
ax.hlines(
    y=E_H2_exp,
    xmin=1.5,
    xmax=2.5,
    linewidth=2,
    color="b",
    linestyle="dashed",
    label="H₂ (VQE)",
)

# Add labels
ax.text(
    1,
    2 * E_H_theo,
    f"2H: {2*E_H_theo:.4f}",
    verticalalignment="top",
    horizontalalignment="left",
)
ax.text(
    2,
    E_H2_theo,
    f"H₂: {E_H2_theo:.4f}",
    verticalalignment="top",
    horizontalalignment="left",
)
ax.text(
    1,
    2 * E_H_exp,
    f"2H_VQE: {2*E_H_exp:.4f}",
    verticalalignment="bottom",
    horizontalalignment="right",
)
ax.text(
    2,
    E_H2_exp,
    f"H₂_VQE: {E_H2_exp:.4f}",
    verticalalignment="bottom",
    horizontalalignment="right",
)

# Add arrows for reaction energy with ΔE label in the middle
mid_y_theo = (2 * E_H_theo + E_H2_theo) / 2
mid_y_exp = (2 * E_H_exp + E_H2_exp) / 2
ax.annotate(
    "",
    xy=(1.3, E_H2_theo),
    xytext=(1.3, 2 * E_H_theo),
    arrowprops=dict(arrowstyle="<->", color="g"),
)
ax.text(
    1.35, mid_y_theo, f"ΔE: {E_reaction_theo:.4f}", color="g", verticalalignment="top"
)

ax.annotate(
    "",
    xy=(1.5, E_H2_exp),
    xytext=(1.5, 2 * E_H_exp),
    arrowprops=dict(arrowstyle="<->", color="g", linestyle="dashed"),
)
ax.text(
    1.55,
    mid_y_exp,
    f"ΔE_VQE: {E_reaction_exp:.4f}",
    color="g",
    verticalalignment="center",
)

# Add legend
ax.legend()

plt.show()

Como mostrado na figura, embora existam alguns erros, a energia exata do estado fundamental dos Hamiltonianos e a energia de reação calculada usando os resultados do VQE são similares, próximas de -0,2 Hartree.

Vale destacar aqui que a energia de reação desse processo tem um valor negativo, o que significa que a energia é liberada durante o processo, e a molécula resultante tem uma energia menor do que dois átomos isolados.

Vamos resumir o que aprendemos até agora.

Primeiro, analisamos duas importantes técnicas de aproximação necessárias para resolver problemas de química quântica: o princípio variacional e as escolhas de conjuntos de base, que são fundamentais para o VQE. Exploramos o princípio variacional manualmente, calculando a energia do estado fundamental do oscilador harmônico simples.

Em seguida, exploramos o VQE, um algoritmo amplamente utilizado para calcular a energia do estado fundamental de um sistema quântico. Executamos código para calcular as energias do estado fundamental do hidrogênio atômico ($H$) e da molécula de hidrogênio ($H_2$). Em particular, aprendemos que é necessário obter o Hamiltoniano molecular adequado para o sistema e transformá-lo em uma forma executável em um computador quântico. Também vimos que o ansatz, um circuito quântico parametrizado, é necessário para preparar estados quânticos de teste no VQE, e discutimos a importância de escolher uma estrutura de circuito ansatz adequada. Aprendemos ainda que o VQE depende de um processo de otimização iterativo usando um computador clássico, guiando o circuito quântico para encontrar o estado de menor energia, e vimos como o processo converge.

Por fim, usamos as energias do estado fundamental de $H$ e $H_2$ obtidas pelo VQE para calcular a energia de reação do processo $H + H \rightarrow H_2$.

O VQE é um algoritmo quântico poderoso de curto prazo, mas é importante estar ciente de suas limitações. O desempenho do VQE depende fortemente da escolha do ansatz — encontrar um ansatz eficientemente preparável que possa representar com precisão o verdadeiro estado fundamental torna-se desafiador para moléculas maiores e mais complexas. Além disso, o hardware quântico atual é suscetível a ruídos, o que pode impactar a precisão dos resultados do VQE, especialmente para circuitos mais profundos ou um número maior de qubits. Apesar dessas limitações, o VQE serve como um algoritmo fundamental, e pesquisas em andamento estão explorando métodos variacionais mais sofisticados e técnicas de mitigação de erros para ampliar os limites do que é possível em química quântica em computadores quânticos de curto prazo. Por exemplo, algoritmos como o Sample-based Quantum Diagonalization (SQD) estão sendo desenvolvidos, que aproveitam amostras obtidas de circuitos quânticos combinadas com diagonalização clássica em um subespaço para melhorar a estimativa de energia e abordar algumas das limitações enfrentadas pelo VQE, particularmente em relação à eficiência de medição e robustez ao ruído.

Revisão e questões

Conceitos fundamentais:

• O algoritmo quântico variacional é um paradigma computacional em que um computador clássico e um computador quântico trabalham juntos para resolver um problema.
• No VQE, começamos com um Hamiltoniano do nosso sistema e o mapeamos para qubits para execução no computador quântico. Selecionamos um circuito quântico parametrizado, um ansatz, e fazemos medições repetidas, variando os parâmetros do ansatz, até atingir o valor de energia mais baixo. A busca no espaço de parâmetros é feita com um otimizador clássico. Para obter bons resultados, é necessário selecionar um bom ansatz e um otimizador adequado.
• A energia de reação é a variação total de energia em uma reação química, determinada pela diferença entre a energia dos reagentes e dos produtos.

Verdadeiro/falso

1. O princípio variacional afirma que o valor esperado da energia para qualquer função de onda de teste é sempre maior ou igual à energia verdadeira do estado fundamental.
2. Um conjunto de base é uma coleção de funções usadas para aproximar funções de onda quânticas.
3. O VQE é um algoritmo quântico usado para resolver exatamente a equação de Schrödinger para um dado Hamiltoniano.
4. No VQE, um circuito quântico parametrizado (um ansatz) é usado para preparar funções de onda de teste.
5. A escolha do otimizador no VQE (por exemplo, COBYLA, SPSA ou ADAM) não impacta a qualidade do resultado.
6. O Estimator do Qiskit é usado para calcular diretamente os valores esperados de Hamiltonianos no VQE.

Questões de múltipla escolha:

1. Qual é o propósito do Hamiltoniano no VQE?

• A) Gerar estados quânticos aleatórios
• B) Determinar a energia dos estados quânticos
• C) Otimizar circuitos quânticos
• D) Criar entrelaçamento

2. Qual é o objetivo principal do algoritmo VQE?

• A) Encontrar a energia do estado fundamental de um Hamiltoniano
• B) Criar entrelaçamento entre qubits
• C) Realizar a busca de Grover
• D) Quebrar a criptografia RSA

3. Quantos estados quânticos são gerados neste notebook para comparar o ansatz?

• A) 100
• B) 1000
• C) 5000
• D) 10.000

4. Por que um otimizador clássico é necessário no VQE?

• A) Para realizar medições quânticas
• B) Para atualizar os parâmetros do ansatz e minimizar a energia
• C) Para entrelaçar qubits
• D) Para gerar aleatoriedade quântica

5. Por que o ansatz é projetado para ser parametrizado?

• A) Para permitir a preparação de estados quânticos
• B) Para permitir a busca em um amplo espaço de estados quânticos
• C) Para reduzir a complexidade do circuito
• D) Para medir autovalores diretamente

6. Qual das afirmações a seguir é a mais correta sobre a escolha de um bom ansatz?

• A) Um ansatz deve produzir estados distribuídos uniformemente sobre a esfera de Bloch, ou falhará.
• B) Um ansatz deve ser adaptado ao seu sistema para garantir que ele possa gerar estados próximos ao estado fundamental.
• C) Um ansatz deve produzir estados aleatórios usando seus parâmetros variacionais.
• D) Um ansatz melhor sempre tem mais parâmetros variacionais.

(Opcional) Apêndice: Overhead do otimizador em função da complexidade do ansatz

O VQE enfrenta diversos desafios bem conhecidos[ref 6], e os seguintes estão relacionados ao que aprendemos acima.

1. Desafios na seleção do ansatz

Existe um desafio inerente em escolher o ansatz variacional correto. Ansätze inspirados em química (como o UCCSD) oferecem precisão física, mas exigem circuitos profundos, enquanto ansätze eficientes para hardware possuem circuitos mais rasos, porém podem carecer de interpretabilidade física. Além disso, muitos ansätze introduzem parâmetros variacionais excessivos que contribuem pouco para melhorar a precisão, mas aumentam significativamente a dificuldade de otimização.

2. Dificuldades de otimização

O espaço de otimização do VQE pode ter regiões onde os gradientes desaparecem exponencialmente (platôs áridos — barren plateaus), tornando difícil para os otimizadores clássicos atualizarem os parâmetros variacionais de forma eficiente. Para isso, pesquisadores tentaram usar diferentes tipos de otimizadores — baseados em gradiente e sem gradiente — mas ambos enfrentam desafios. Otimizadores baseados em gradiente sofrem com os platôs áridos, enquanto métodos sem gradiente exigem um grande número de avaliações de função.

3. Overhead do otimizador

Outro desafio bem conhecido é o overhead do otimizador, que está relacionado à escala do problema. Os circuitos quânticos necessários para o VQE crescem em profundidade e complexidade conforme o tamanho do problema aumenta; isso tipicamente também aumenta o número de parâmetros a otimizar. O processo de otimização torna-se intratável à medida que o número de parâmetros cresce, levando a uma convergência lenta e dificuldades em encontrar a solução ótima.

Aqui vamos analisar esses desafios usando o VQE para a molécula de $H_2$, com dois tipos diferentes de ansätze.

(Nota: Isso pode exigir mais tempo de QPU, então fique à vontade para usar um simulador se não tiver tempo suficiente.)

from qiskit.circuit import ParameterVector

num_iter = 4
alpha = ParameterVector("alpha", 3)
beta = ParameterVector("beta", 3 * num_iter)

# step1: Map problem to quantum circuits and operators
hamiltonian = SparsePauliOp.from_list(
    [("I", -1.04886087), ("Z", -0.7967368), ("X", 0.18121804)]
)

ansatz_1 = ansatz3
ansatz_2 = QuantumCircuit(1)
for i in range(num_iter):
    ansatz_2.rx(beta[i * 3 + 0], 0)
    ansatz_2.rz(beta[i * 3 + 1], 0)
    ansatz_2.rx(beta[i * 3 + 2], 0)

ansatz_1.draw("mpl")

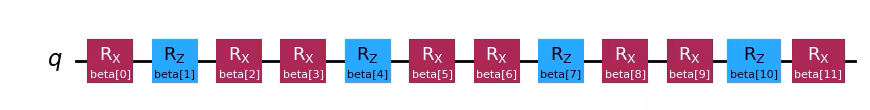

ansatz_2.draw("mpl")

# Step 2: Optimize for target hardware

target = backend.target
pm = generate_preset_pass_manager(target=target, optimization_level=3)

ansatz_isa_1 = pm.run(ansatz_1)
ansatz_isa_2 = pm.run(ansatz_2)
hamiltonian_isa_1 = hamiltonian.apply_layout(layout=ansatz_isa_1.layout)
hamiltonian_isa_2 = hamiltonian.apply_layout(layout=ansatz_isa_2.layout)

Agora vamos executar um VQE com um ponto inicial composto por uns, com no máximo 20 passos, e comparar a convergência das duas execuções.

# QPU time 3m 40s for ibm_brisbane
# Step 3: Execute on target hardware

from scipy.optimize import minimize

x0 = np.ones(ansatz_1.num_parameters)

batch = Batch(backend=backend)

cost_history_dict = {
    "prev_vector": None,
    "iters": 0,
    "cost_history": [],
}
estimator = Estimator(mode=batch)
estimator.options.default_shots = 2048

res = minimize(
    cost_func,
    x0,
    args=(ansatz_isa_1, hamiltonian_isa_1, estimator),
    method="cobyla",
    options={"maxiter": 20},
)

batch.close()

Iters. done: 1 [Current cost: -0.8782202668652658]
Iters. done: 2 [Current cost: -0.43473160695469165]
Iters. done: 3 [Current cost: -0.4076372093159749]
Iters. done: 4 [Current cost: -1.3587839859772106]
Iters. done: 5 [Current cost: -1.774529906754082]
Iters. done: 6 [Current cost: -1.541934983115727]
Iters. done: 7 [Current cost: -1.2732403113465345]
Iters. done: 8 [Current cost: -1.820842221085785]
Iters. done: 9 [Current cost: -1.8065762857059005]
Iters. done: 10 [Current cost: -1.8126394095981146]
Iters. done: 11 [Current cost: -1.8205831886180421]
Iters. done: 12 [Current cost: -1.8086715778994924]
Iters. done: 13 [Current cost: -1.8307676638629322]
Iters. done: 14 [Current cost: -1.8177328827556327]
Iters. done: 15 [Current cost: -1.8179426218088064]
Iters. done: 16 [Current cost: -1.8109239667991088]
Iters. done: 17 [Current cost: -1.824271872489647]
Iters. done: 18 [Current cost: -1.813167587671394]
Iters. done: 19 [Current cost: -1.824647343397313]
Iters. done: 20 [Current cost: -1.8219785311686143]

# Save Cost_history as a new list
ansatz_1_history = cost_history_dict["cost_history"]

# QPU time 3m 40s for ibm_brisbane

x0 = np.ones(ansatz_2.num_parameters)

batch = Batch(backend=backend)

cost_history_dict = {
    "prev_vector": None,
    "iters": 0,
    "cost_history": [],
}
estimator = Estimator(mode=batch)
estimator.options.default_shots = 2048

res = minimize(
    cost_func,
    x0,
    args=(ansatz_isa_2, hamiltonian_isa_2, estimator),
    method="cobyla",
    options={"maxiter": 20},
)

batch.close()

Iters. done: 1 [Current cost: -0.738191173881188]
Iters. done: 2 [Current cost: -0.42636037194506304]
Iters. done: 3 [Current cost: -1.3503788613797374]
Iters. done: 4 [Current cost: -0.9109204349776897]
Iters. done: 5 [Current cost: -0.9060873157510835]
Iters. done: 6 [Current cost: -0.7735065414083984]
Iters. done: 7 [Current cost: -1.586889197437709]
Iters. done: 8 [Current cost: -1.659215191584943]
Iters. done: 9 [Current cost: -1.245445981794618]
Iters. done: 10 [Current cost: -1.1608385766138023]
Iters. done: 11 [Current cost: -1.1551733876027737]
Iters. done: 12 [Current cost: -1.8143337768286332]
Iters. done: 13 [Current cost: -1.2510951563756598]
Iters. done: 14 [Current cost: -1.6918311531865413]
Iters. done: 15 [Current cost: -1.8163783305531838]
Iters. done: 16 [Current cost: -1.8434877732947152]
Iters. done: 17 [Current cost: -1.8461898233304472]
Iters. done: 18 [Current cost: -1.0346471214915485]
Iters. done: 19 [Current cost: -1.8322518854150687]
Iters. done: 20 [Current cost: -1.717144678705999]

ansatz_2_history = cost_history_dict["cost_history"]

fig, ax = plt.subplots()

# Define the constant function)
ax.plot(
    range(cost_history_dict["iters"]),
    ansatz_1_history,
    label="Ansatz with 3 parameters",
)
ax.plot(
    range(cost_history_dict["iters"]),
    ansatz_2_history,
    label="Ansatz with 12 parameters",
)
ax.set_xlabel("Iterations")
ax.set_ylabel("Cost (Hartree)")
plt.legend()
plt.draw()

O gráfico acima demonstra claramente que o processo de otimização do ansatz com mais variáveis leva mais tempo para alcançar uma convergência estável.

Em vez de depender de circuitos simples de qubit único e um ansatz direto, a complexidade da otimização aumenta quando circuitos quânticos maiores e ansätze com estruturas mais complexas são necessários. Isso evidencia um desafio bem conhecido nos VQEs: o overhead do otimizador.

Pesquisadores continuam a desenvolver diversas metodologias avançadas que podem usar computadores quânticos para problemas de química. Você pode acessar uma variedade de materiais educacionais em IBM Quantum Learning.

Referências

• [ref 1] Richard P. Feynman, Simulating Physics with Computers, International Journal of Theoretical Physics, 1982.
• [ref 2] Marov, M.Y. (2015). The Structure of the Universe. In: The Fundamentals of Modern Astrophysics. Springer, New York, NY.
• [ref 3] How to solve difficult chemical engineering problems with quantum computing, IBM Research Blog, 2023.
• [ref 4] Y. Cao, J. Romero and A. Aspuru-Guzik, "Potential of quantum computing for drug discovery," in IBM Journal of Research and Development, vol. 62, no. 6, pp. 6:1-6:20, 1 Nov.-Dec. 2018
• [ref 5] Present State of Molecular Structure Calculation, REv. Mod. Phys. 32, 170, 1960
• [ref 6] Fedorov, D.A., Peng, B., Govind, N. et al. VQE method: a short survey and recent developments. Mater Theory 6, 2 (2022)
